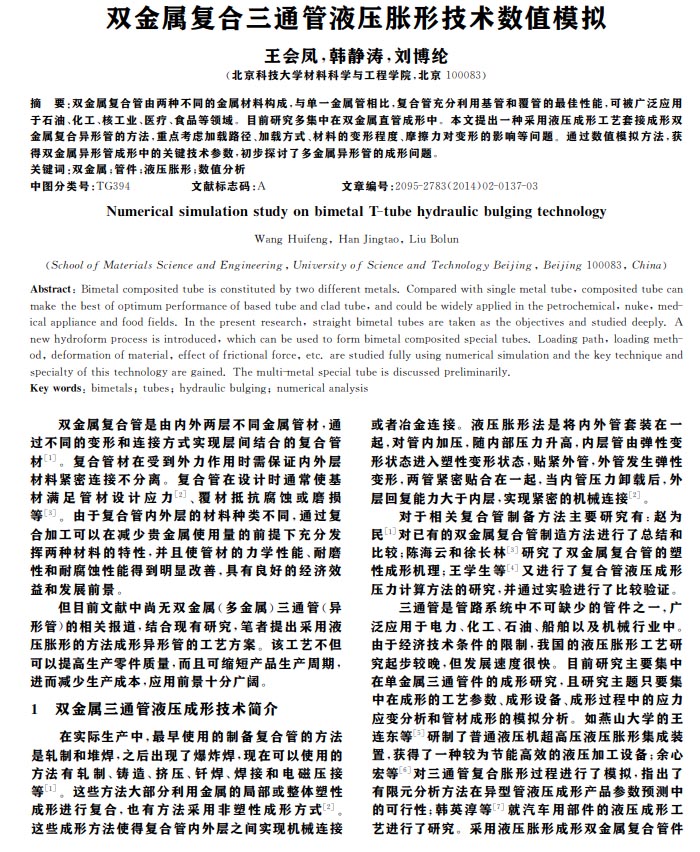

中國科技論文：雙金屬復合三通管液壓脹形技術數值模擬
2021-09-15【作 者】王會鳳;韓靜濤;劉博綸
【摘 要】雙金屬復合管由兩種不同的金屬材料構成,與單一金屬管相比,復合管充分利用基管和覆管的最佳性能,可被廣泛應用于石油、化工、核工業、醫療、食品等領域。目前研究多集中在雙金屬直管成形中。本文提出一種采用液壓成形工藝套接成形雙金屬復合異形管的方法,重點考慮加載路徑、加載方式、材料的變形程度、摩擦力對變形的影響等問題。通過數值模擬方法,獲得雙金屬異形管成形中的關鍵技術參數,初步探討了多金屬異形管的成形問題。
【結 論】
1、由于在成形過程中需要克服雙金屬管間的摩擦，致使雙金屬復合管的成形較單金屬復合管成形所需加載的載荷更大。
2、成形過程中支管高度會隨著液體壓力增大而增加，壁厚減薄量會隨著液體壓力增加而增加；復合管支管高度介于兩種不同金屬管之間，同時由于受到摩擦的影響，更偏向于難變形的金屬；而壁厚減薄量在理論計算的液體壓力值附近達到最大值，復合管的壁厚減薄最大值基本是兩種單金屬管的平均值。
3、當內壓一定的情況下，存在可使支管高度和壁厚減薄量較理想的軸向壓力，并且不同內壓對應的理想軸向壓力值會有變化，該軸向壓力的選取對成形脹形結果有一定程度影響。
以下是正文：
