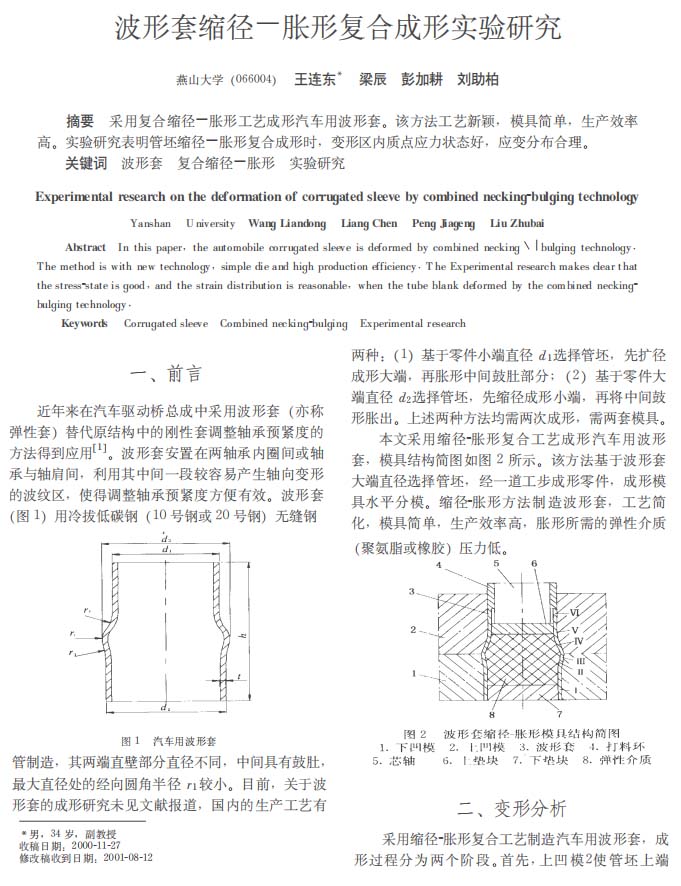

鍛壓技術：波形套縮徑-脹形復合成形實驗研究
2023-03-14【作 者】 王連東;梁辰;彭加耕;劉助柏
【前 言】
近年來在汽車驅動橋總成中采用波形套 （亦稱彈性套） 替代原結構中的剛性套調整軸承預緊度的方法得到應用［1］。波形套安置在兩軸承內圈間或軸承與軸肩間?利用其中間一段較容易產生軸向變形的波紋區?使得調整軸承預緊度方便有效。波形套（圖1） 用冷拔低碳鋼 （10號鋼或20號鋼） 無縫鋼兩種：（1）基于零件小端直徑 d1選擇管坯?先擴徑成形大端?再脹形中間鼓肚部分；（2）基于零件大端直徑 d2選擇管坯?先縮徑成形小端?再將中間鼓形脹出。上述兩種方法均需兩次成形?需兩套模具。
本文采用縮徑-脹形復合工藝成形汽車用波形套?模具結構簡圖如圖2所示。該方法基于波形套大端直徑選擇管坯?經一道工步成形零件?成形模具水平分模?？s徑-脹形方法制造波形套?工藝簡化?模具簡單?生產效率高?脹形所需的彈性介質（聚氨脂或橡膠） 壓力低。
【結 論】
（1） 楔橫軋成形時?，軋件表面變形大，?中心變形小?，軋件端頭凹心是由于變形不均勻產生的。
（2） 凹心尺寸 W 隨成形角α、軋件端頭尺寸 I的增大而減小?，隨展寬角 β、軋細長度 L 增大而增大。
（3） 合理地調整工藝參數可以減小凹心尺寸?，從而達到節約材料的目的。
以下是正文：
標簽：
脹形
