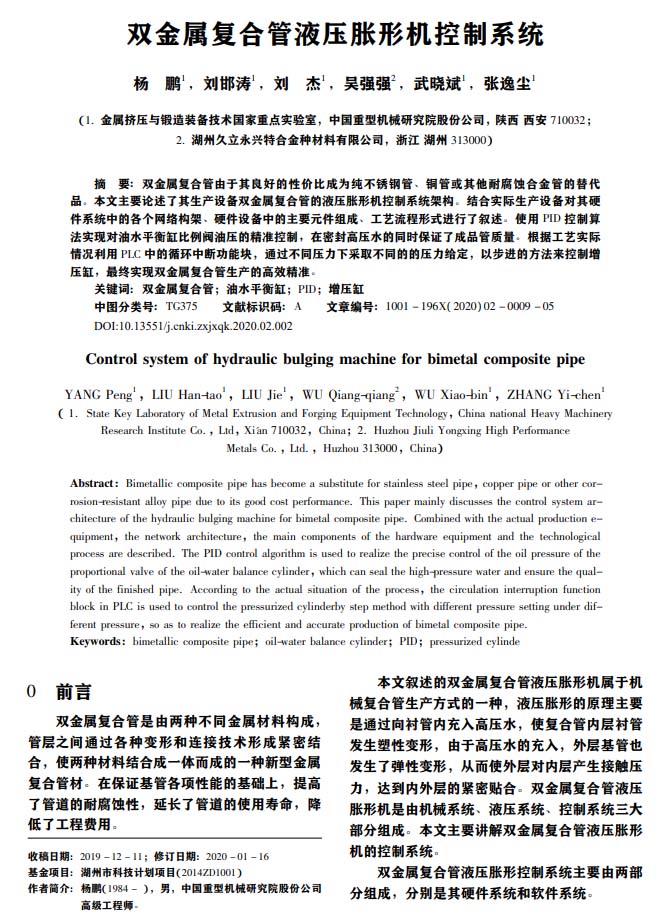

重型機械：雙金屬復合管液壓脹形機控制系統
2021-08-02【作 者】楊鵬;劉邯濤;劉杰;吳強強;武曉斌;張逸塵
【摘 要】雙金屬復合管由于其良好的性價比成為純不銹鋼管、銅管或其他耐腐蝕合金管的替代品。本文主要論述了其生產設備雙金屬復合管的液壓脹形機控制系統架構。結合實際生產設備對其硬件系統中的各個網絡構架、硬件設備中的主要元件組成、工藝流程形式進行了敘述。使用PID控制算法實現對油水平衡缸比例閥油壓的精準控制,在密封高壓水的同時保證了成品管質量。根據工藝實際情況利用PLC中的循環中斷功能塊,通過不同壓力下采取不同的的壓力給定,以步進的方法來控制增壓缸,最終實現雙金屬復合管生產的高效精準。
【結束語】
雙金屬復合管液壓脹形機是國內第一套液壓脹形機，該控制系統的成功實現了雙金屬復合的高效精準生產，該控制系統也可以在增壓缸的增壓過程中將步進增壓補壓方式轉換成通過積分運算的方式，這樣就可以更加高速的實現生產。
以下是正文：
標簽：
液壓脹形
