中國制造業信息化：汽車差速器殼體的液壓脹形成形技術
2023-10-07【作 者】T.Ueda;華謀方
近來， 液壓脹形成形技術已成功地引用于焊接管T形接頭、 自行車三角架前接頭和中接頭以及汽車排氣管接頭等等的大批生產中。然而， 這種方法用在汽車差速器殼體的脹形中，需要對延用模具作許多改進。

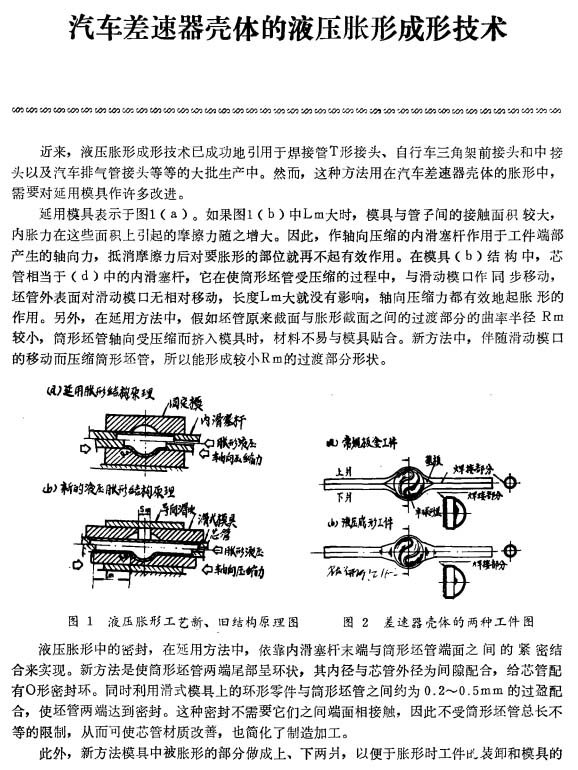

延用模具表示于圖1（a）。如果圖1（b）中Lm大時， 模具與管子間的接觸面積較大，內脹力在這些面積上引起的摩擦力隨之增大。 因此，作軸向壓縮的內滑塞桿作用于工件端部產生的軸向力， 抵消摩擦力后對要脹形的部位就再不起有效作用。 在模具結構中， 芯管相當于中的內滑塞桿， 它在使筒形坯管受壓縮的過程中， 與滑動?？谧魍揭苿?dòng)，坯管外表面對滑動?？跓o(wú)相對移動， 長度Lm大就沒有影響，軸向壓縮力都有效地起脹形的作用。 另外， 在延用方法中， 假如坯管原來截面與脹形截面之間的過渡部分的曲率半徑Rm較小， 筒形坯管軸向受壓縮而擠入模具時， 材料不易與模具貼合。 新方法中， 伴隨滑動?？诘囊苿?dòng)而壓縮筒形坯管， 所以能形成較小Rm的過渡部分形狀。
【結 論】
現在，利用縮徑和液壓脹形這兩種成形方法配合加工的這項技術， 已被推廣到加工其它多種金屬材料的筒形坯管。 如不誘鋼的吸塵器體，紫洞的花并等等。它將成為一項不斷發展的大有希望的技術。
