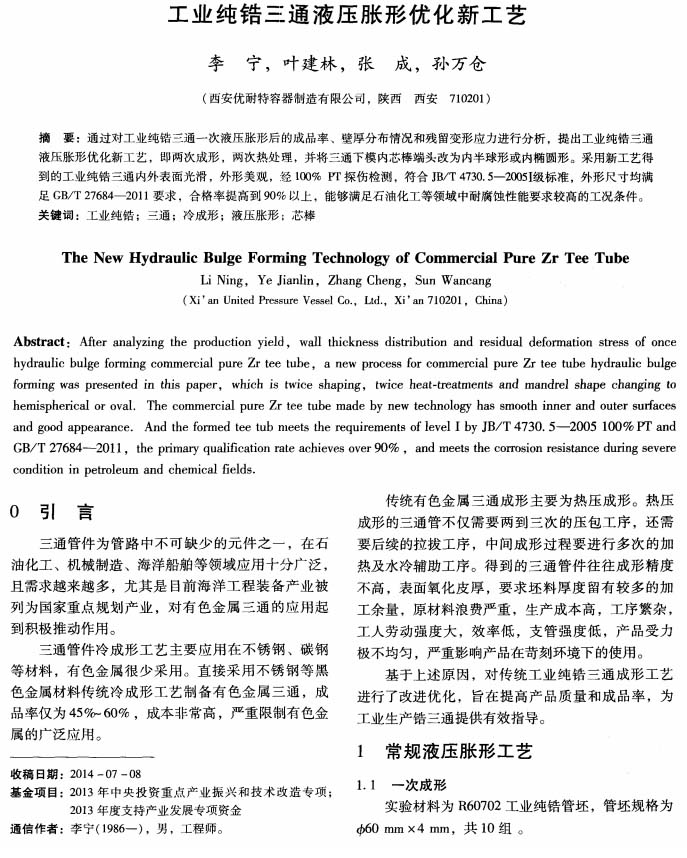

鈦工業(yè)進(jìn)展：工業(yè)純鋯三通液壓脹形優(yōu)化新工藝
2021-08-25【作 者】李寧;葉建林;張成;孫萬倉
【摘 要】通過對(duì)工業(yè)純鋯三通一次液壓脹形后的成品率、壁厚分布情況和殘留變形應(yīng)力進(jìn)行分析,提出工業(yè)純鋯三通液壓脹形優(yōu)化新工藝,即兩次成形,兩次熱處理,并將三通下模內(nèi)芯棒端頭改為內(nèi)半球形或內(nèi)橢圓形。采用新工藝得到的工業(yè)純鋯三通內(nèi)外表面光滑,外形美觀,經(jīng)100%PT探傷檢測(cè),符合JB/T 4730.5—2005Ⅰ級(jí)標(biāo)準(zhǔn),外形尺寸均滿足GB/T 27684—2011要求,合格率提高到90%以上,能夠滿足石油化工等領(lǐng)域中耐腐蝕性能要求較高的工況條件。

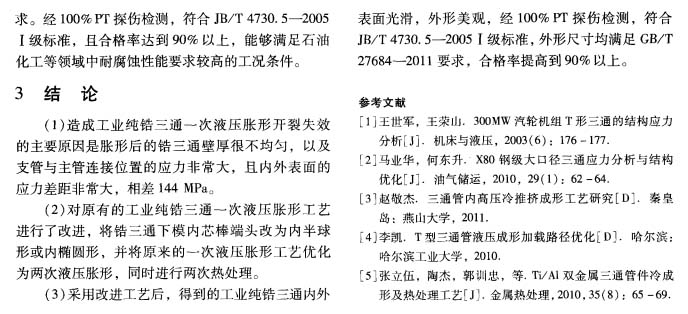

【結(jié) 論】
1、造成工業(yè)純鋯三通一次液壓脹形開裂失效的主要原因是脹形后的鋯三通壁厚很不均勻，以及支管與主管連接位置的應(yīng)力非常大，其內(nèi)外表面的應(yīng)力差距非常大，相差144MPa。

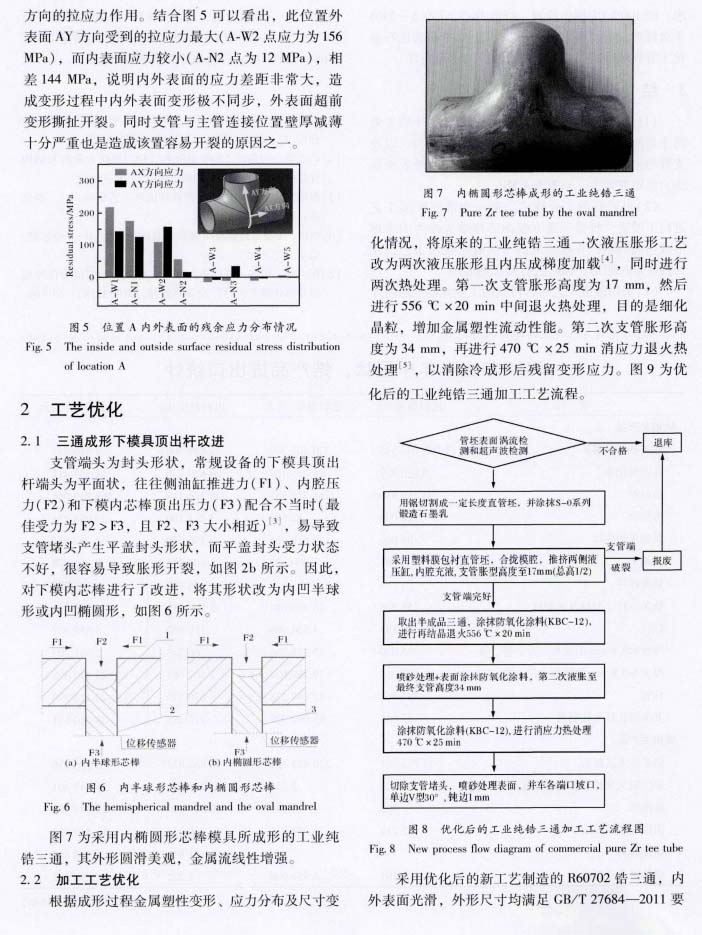

2、對(duì)原來的工業(yè)純鋯三通一次液壓脹形工藝進(jìn)行了改進(jìn)，將鋯三通下模內(nèi)芯棒端頭改為內(nèi)半球形或內(nèi)橢圓形，并將原來的一次液壓脹形工藝優(yōu)化為兩次液壓脹形，同時(shí)進(jìn)行兩次熱處理。
3、采用改進(jìn)工藝后，得到的工業(yè)純鋯三通內(nèi)外表面光滑，外形美觀，合格率提高到90%以上。

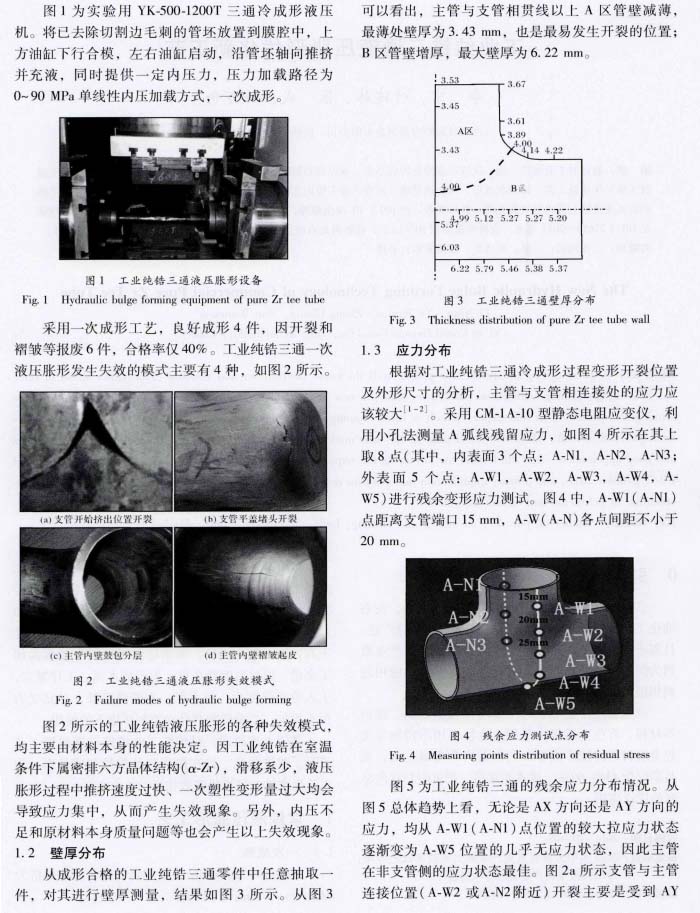

以下是正文：
標(biāo)簽：
液壓脹形
