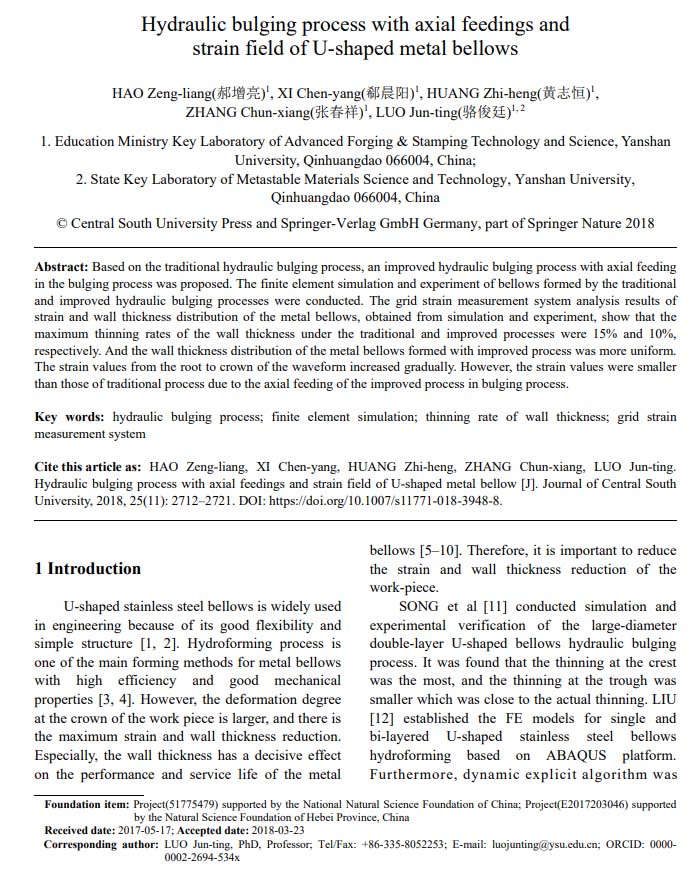

U型波紋金屬軟管推進式液壓脹形工藝及應變場分析
2021-08-04【作 者】郝增亮;郗晨陽;黃志恒;張春祥;駱俊廷
【摘 要】基于傳統液壓脹形工藝,提出在脹形階段對坯料軸向進給的推進式液壓脹形新工藝。對波紋金屬軟管推進式液壓脹形新工藝和傳統液壓脹形工藝進行有限元模擬和實驗研究,并通過網格應變測量法分析波紋金屬軟管的應變和壁厚減薄率。模擬和實驗結果表明:傳統液壓脹形工藝和推進式液壓脹形新工藝的最大壁厚減薄率分別是15%和10%,且推進式液壓脹形工藝的壁厚分布更均勻;兩種工藝下的應變均從波谷中心區到波峰中心區逐漸增大,但推進式液壓脹形新工藝由于在脹形階段的軸向進給,減小了波紋金屬軟管成形各區的應變值。
以下是正文：
標簽：
液壓脹形
