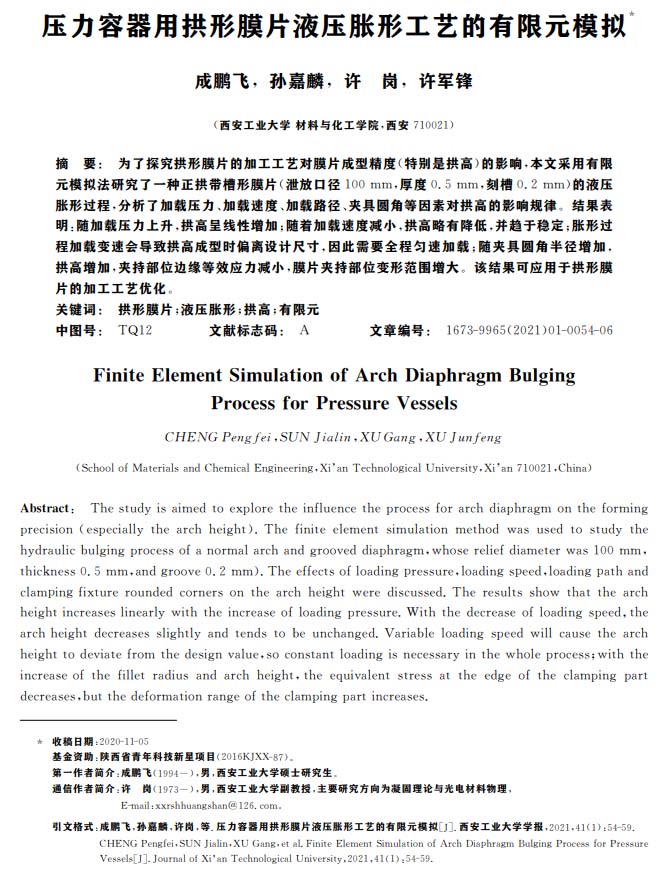

西安工業大學學報：壓力容器用拱形膜片液壓脹形工藝的有限元模擬
2021-08-03【作 者】成鵬飛;孫嘉麟;許崗;許軍鋒

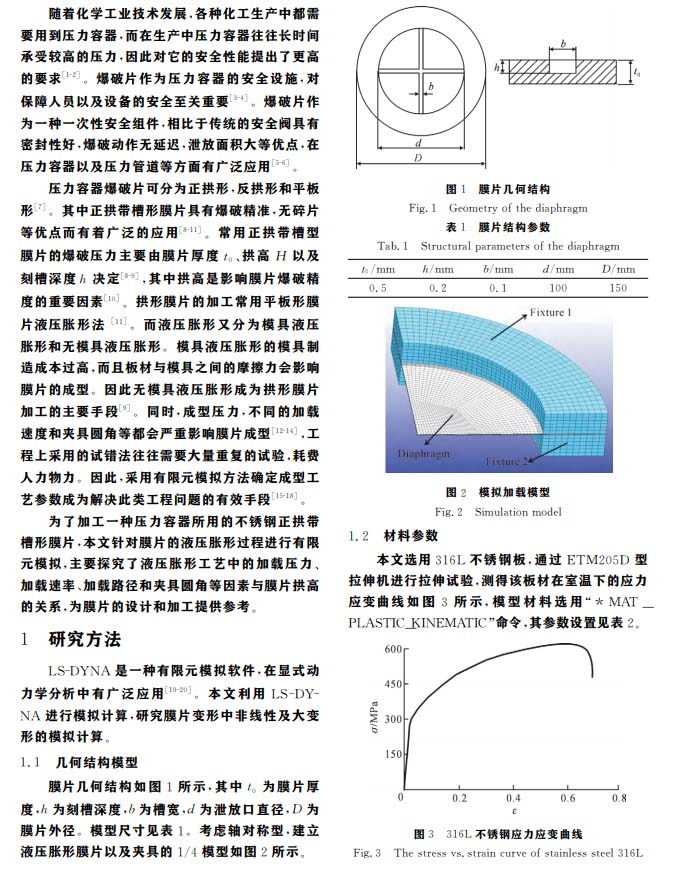

【摘 要】為了探究拱形膜片的加工工藝對膜片成型精度(特別是拱高)的影響,本文采用有限元模擬法研究了一種正拱帶槽形膜片(泄放口徑100 mm,厚度0.5 mm,刻槽0.2 mm)的液壓脹形過程,分析了加載壓力、加載速度、加載路徑、夾具圓角等因素對拱高的影響規律。結果表明:隨加載壓力上升,拱高呈線性增加;隨著加載速度減小,拱高略有降低,并趨于穩定;脹形過程加載變速會導致拱高成型時偏離設計尺寸,因此需要全程勻速加載;隨夾具圓角半徑增加,拱高增加,夾持部位邊緣等效應力減小,膜片夾持部位變形范圍增大。該結果可應用于拱形膜片的加工工藝優化。
【結 論】
通過對一種壓力容器中正拱帶槽型膜片的脹形過程進行有限元模擬，研究了脹形過程中加載壓力、加載速度、加載路徑、夾具圓角等對脹形后拱高的影響規律，得出以下結論：
1）加載壓力對膜片脹形拱高起決定性作用，本文采用的膜片最佳成型壓力為5Mpa，膜片其拱高和加載壓力的關系可以表示為H=K●P。

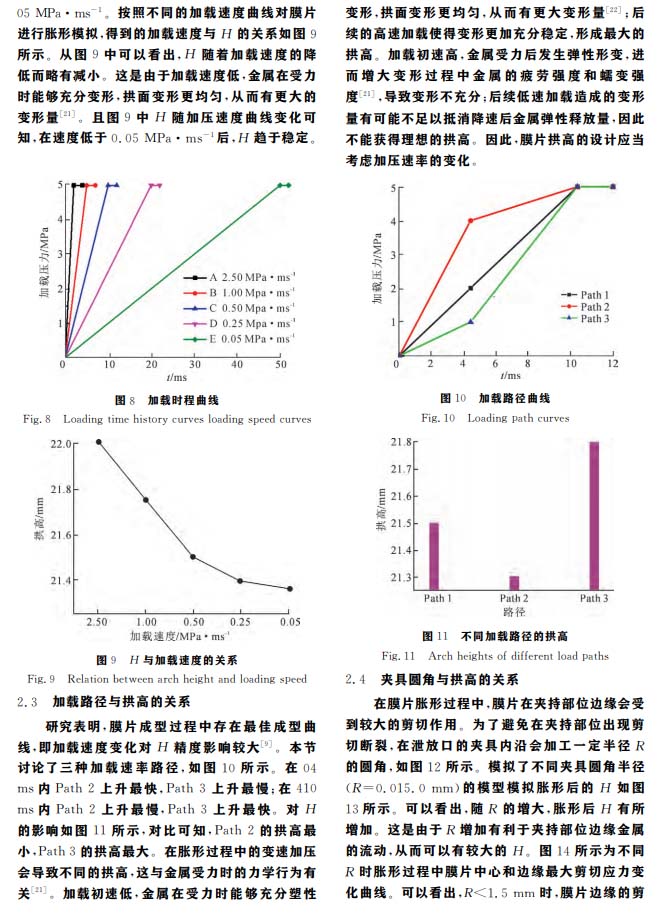

2）隨著加壓速度的降低，膜片變形更加均勻，模型的拱高略有減小，在加載速度低于0.05Mpa●ms-1后，拱高趨于穩定。
3）加壓速率變化會導致膜片成型尺寸偏離設計尺寸，實際加工中應考慮加壓速率變化方式。

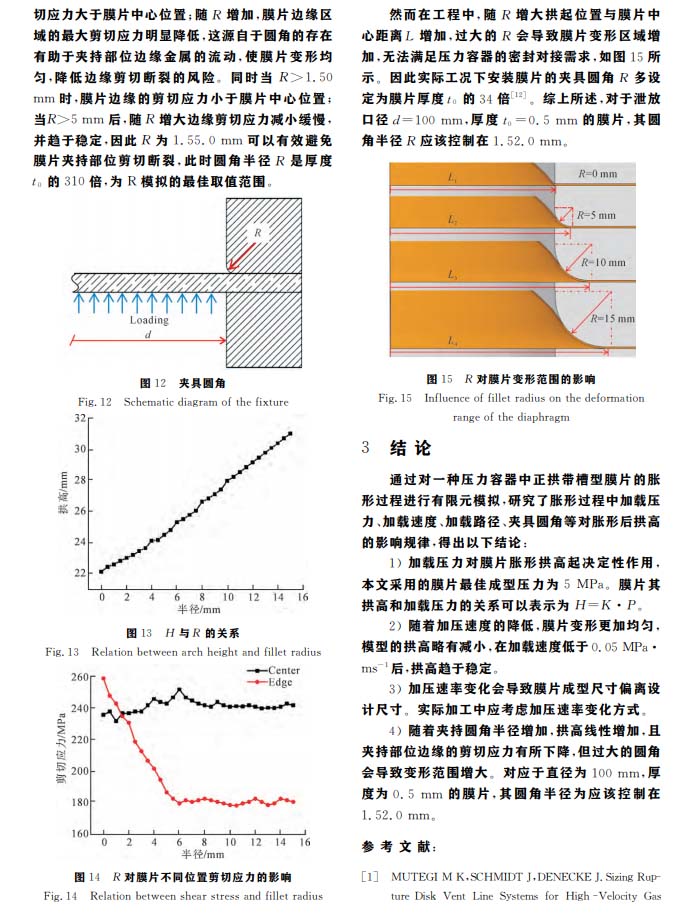

4）隨著夾持圓角半徑增加，拱高線性增加，且夾持部位邊緣的剪切應力有所下降，但過大的圓角會導致變形范圍增大，對應于直徑為100mm，厚度為0.5mm的膜片，其圓角半徑為應該控制在1.52.0mm。
以下是正文：
標簽：
液壓脹形
