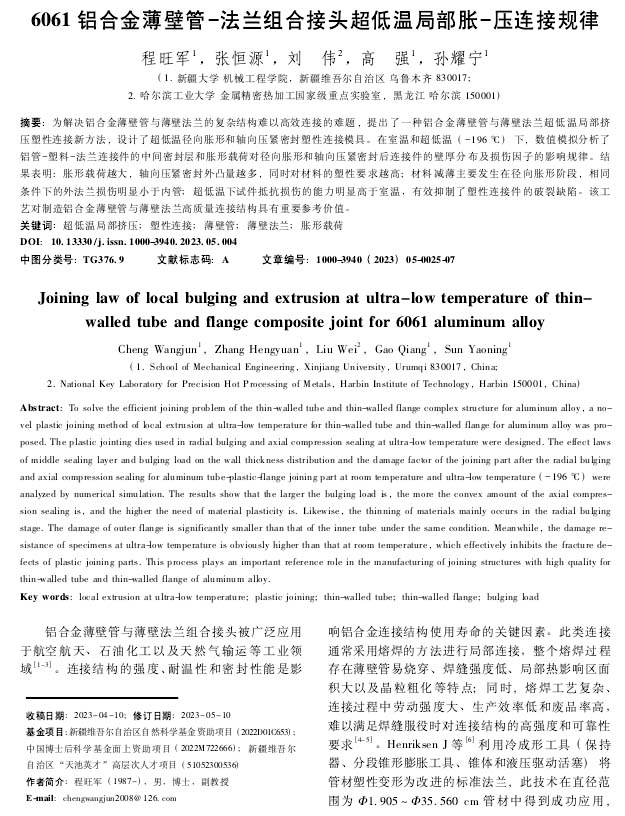

鍛壓技術：6061 鋁合金薄壁管-法蘭組合接頭超低溫局部脹壓連接規律
2023-11-21【作 者】程旺軍;張恒源;劉偉;高強;孫耀寧
【前 言】
鋁合金薄壁管與薄壁法蘭組合接頭被廣泛應用于航空航天、石油化工以及天然氣輸運等工業領域[1-3]。連接結構的強度、耐溫性和密封性能是影響鋁合金連接結構使用壽命的關鍵因素。此類連接通常采用熔焊的方法進行局部連接，整個熔焊過程存在薄壁管易燒穿、焊縫強度低、局部熱影響區面積大以及晶粒粗化等特點;同時，熔焊工藝復雜、連接過程中勞動強度大、生產效率低和廢品率高，難以滿足焊縫服役時對連接結構的高強度和可靠性要求[4-5]。

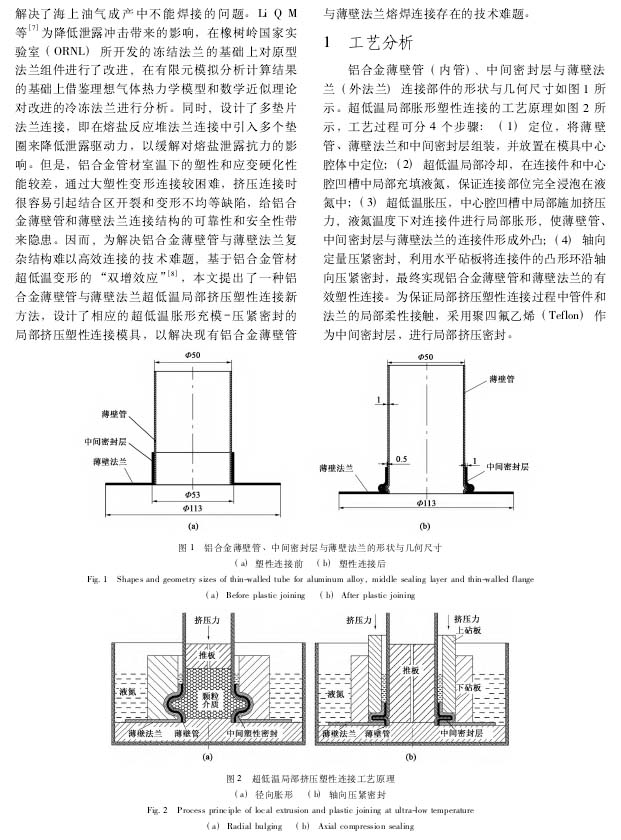

本文提出了一種鋁合金薄壁管與薄壁法蘭超低溫局部擠壓塑性連接新方法，設計了相應的超低溫脹形充模一壓緊密封的局部擠壓塑性連接模具，以解決現有鋁合金薄壁管與薄壁法蘭熔焊連接存在的技術難題。
【結 論】
（1）提出了鋁合金薄壁管與薄壁法蘭超低溫局部擠壓塑性連接新工藝，設計了超低溫局部擠壓塑性連接模具。通過超低溫局部徑向脹形和軸向壓緊密封兩個工藝過程，能夠有效解決復雜薄壁管和薄壁法蘭塑性連接的難題。

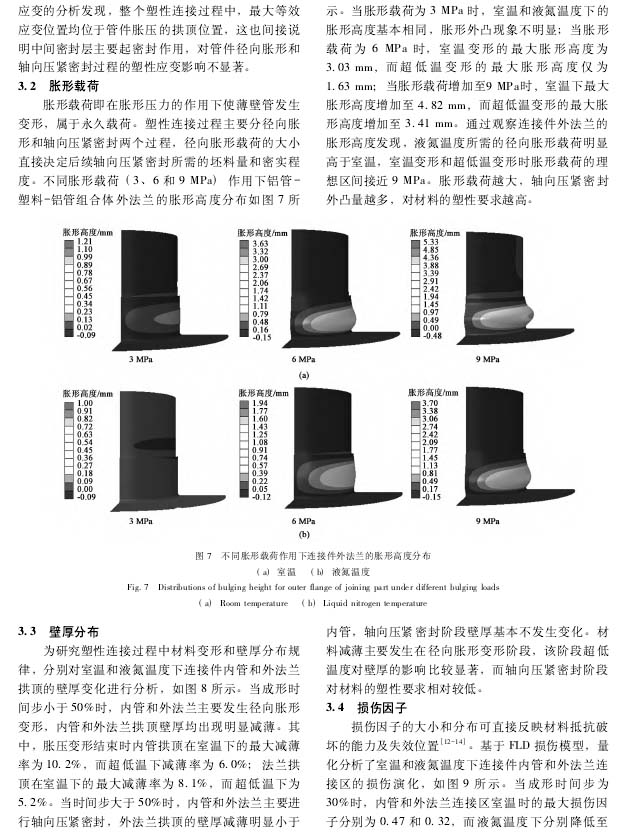

（2）通過工藝仿真比較分析了室溫和超低溫下鋁管一塑料一法蘭連接件的中間密封層和脹形載荷對徑向脹形和軸向壓緊密封兩工藝階段的材料壁厚分布和損傷因子的影響規律。發現中間密封層對管件徑向脹形和軸向壓緊密封過程的塑性應變影響不顯著;脹形載荷越大，軸向壓緊密封外凸量越多，同時對材料塑性要求越高。

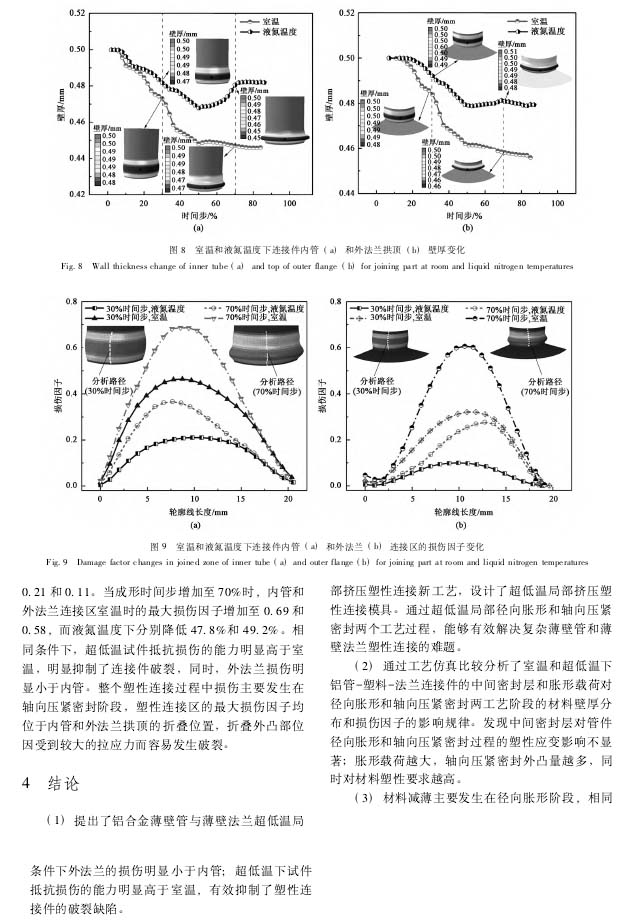

（3）材料減薄主要發生在徑向脹形階段，相同條件下外法蘭的損傷明顯小于內管;超低溫下試件抵抗損傷的能力明顯高于室溫，有效抑制了塑性連接件的破裂缺陷。
以下是正文：
