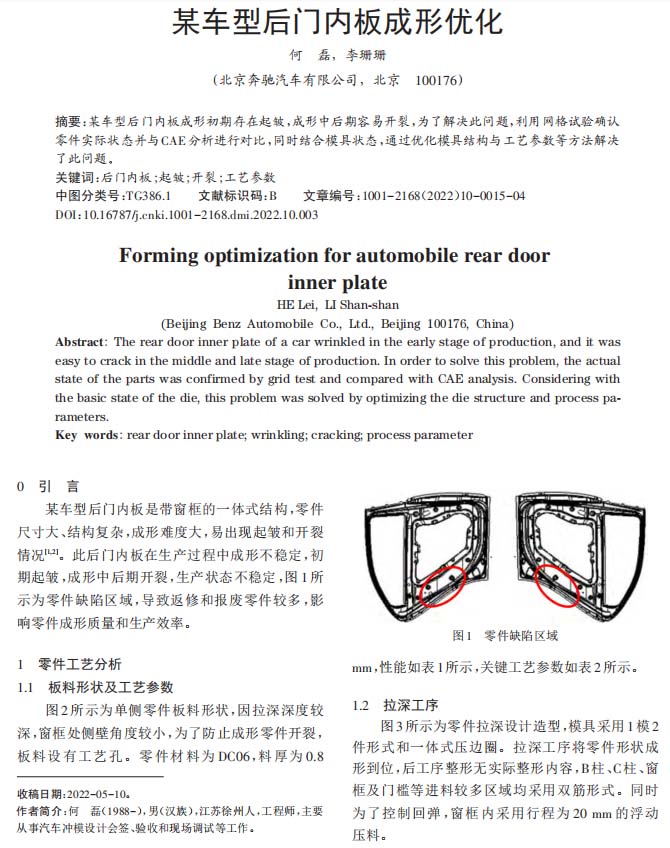

模具工業：某車型后門內板成形優化
2023-12-28【作 者】何磊;李珊珊
【引 言】

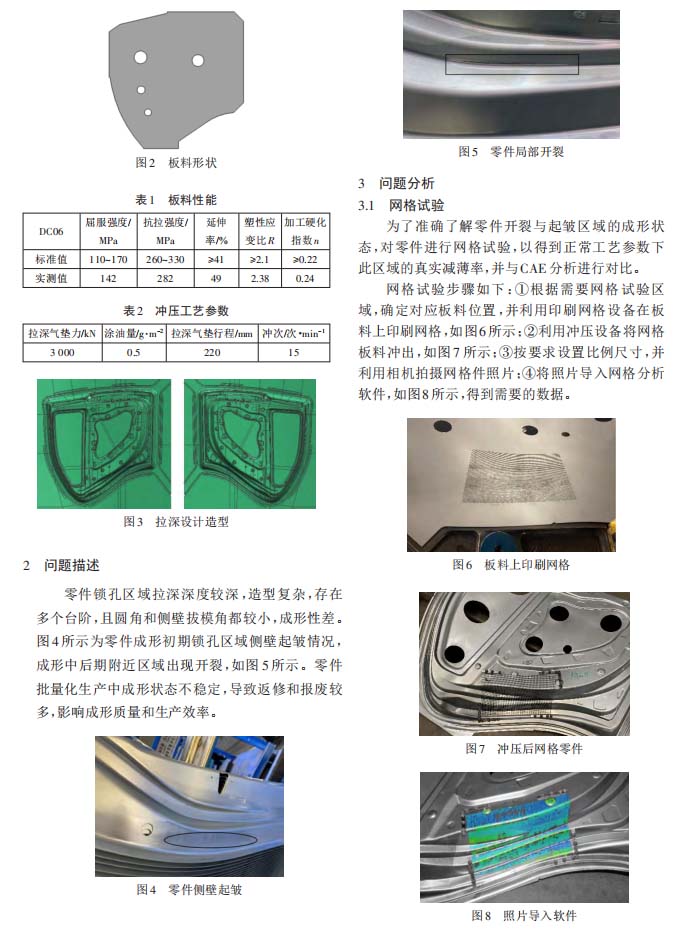

某車型后門內板是帶窗框的一體式結構，零件尺寸大、結構復雜，成形難度大，易出現起皺和開裂情況[1,2]。此后門內板在生產過程中成形不穩定，初期起皺，成形中后期開裂，生產狀態不穩定，圖 1 所示為零件缺陷區域，導致返修和報廢零件較多，影響零件成形質量和生產效率。
【結束語】

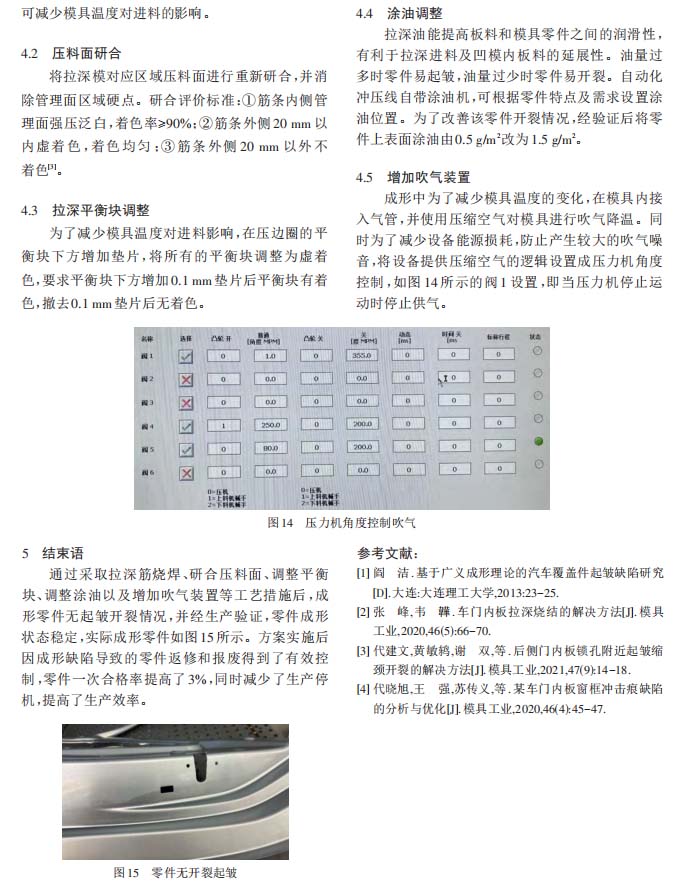

通過采取拉深筋燒焊、研合壓料面、調整平衡塊、調整涂油以及增加吹氣裝置等工藝措施后，成形零件無起皺開裂情況，并經生產驗證，零件成形狀態穩定，實際成形零件如圖15所示。方案實施后因成形缺陷導致的零件返修和報廢得到了有效控制，零件一次合格率提高了 3%，同時減少了生產停機，提高了生產效率。
以下是正文：
標簽：
成形
