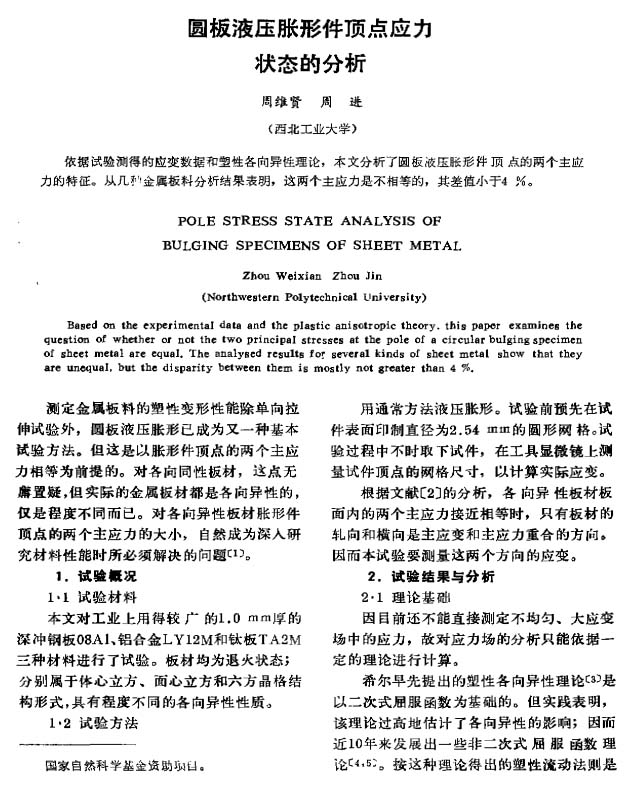

鋼鐵：圓板液壓脹形件頂點(diǎn)應(yīng)力狀態(tài)的分析
2023-10-26【作者】周維賢;周進(jìn)
【前言】
測定金屬板料的塑性變形性能除單向拉伸試驗(yàn)外，圓板液壓脹形已成為又一種基本試驗(yàn)方法。但這是以脹形件頂點(diǎn)的兩個(gè)主應(yīng)力相等為前提的。對各向同性板材，這點(diǎn)毋庸置疑，但實(shí)際的金屬板材都是各向異性的，僅是程度不同而已。對各向異性板材脹形件頂點(diǎn)的兩個(gè)主應(yīng)力的大小，自然成為深入研究材料性能時(shí)所必須解決的問題[1]。
【結(jié)論】

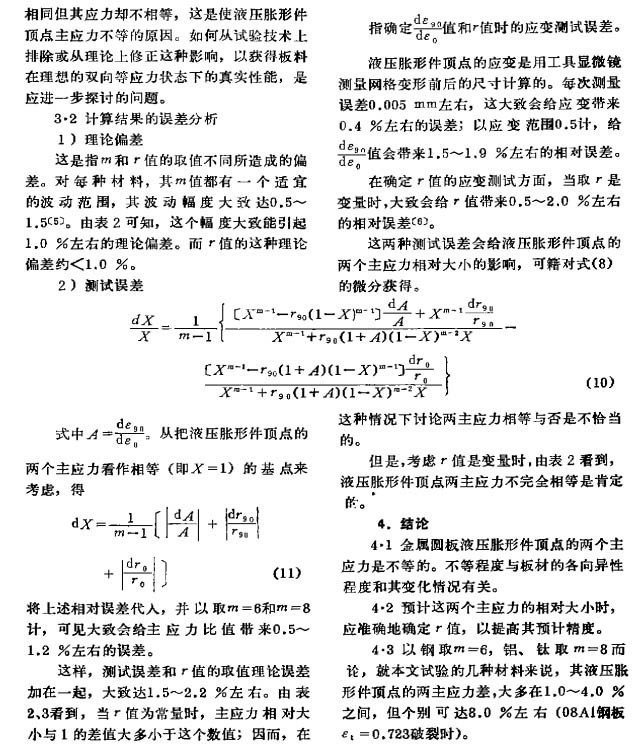

4.1金屬圓板液壓脹形件頂點(diǎn)的兩個(gè)主應(yīng)力是不等的。不等程度與板材的各向異性程度和其變化情況有關(guān)。
4.2預(yù)計(jì)這兩個(gè)主應(yīng)力的相對大小時(shí)，應(yīng)準(zhǔn)確地確定r值，以提高其預(yù)計(jì)精度。

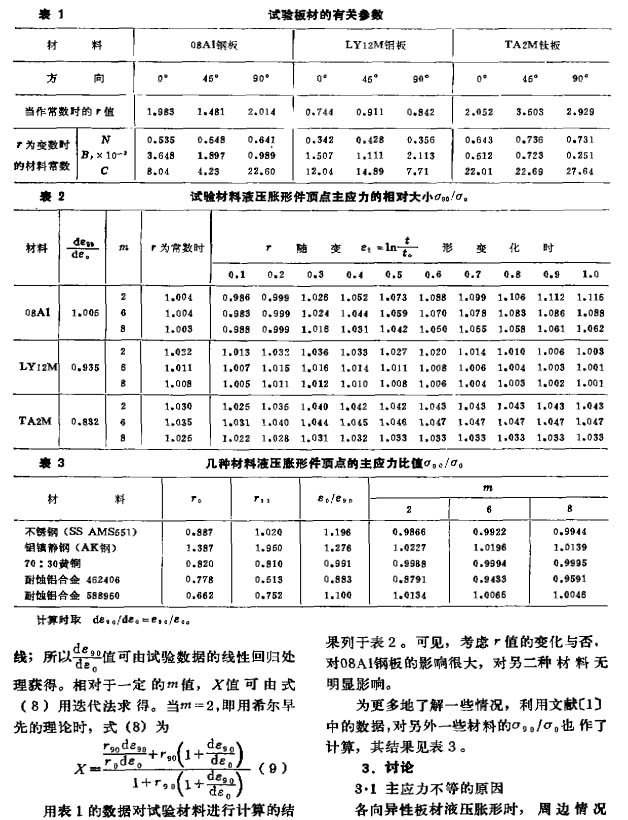

4.3以鋼取m=6，鋁、鈦取m=8而論，就本文試驗(yàn)的幾種材料來說，其液壓脹形件頂點(diǎn)的兩主應(yīng)力差，大多在1．0～4．0％之間，但個(gè)別可達(dá)8．0％左右(08Al鋼板εt=0．723破裂時(shí))。

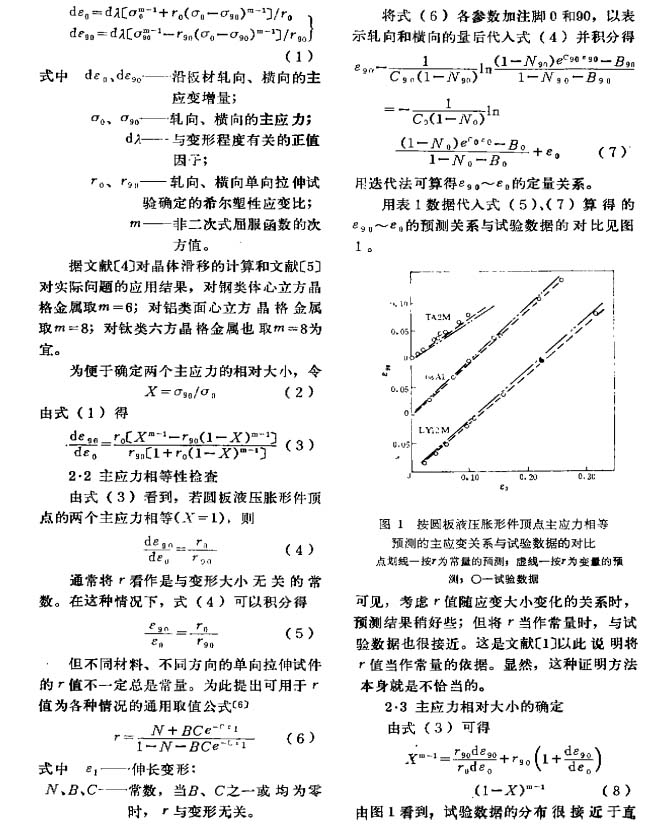

以下是正文：
標(biāo)簽：
液壓脹形
