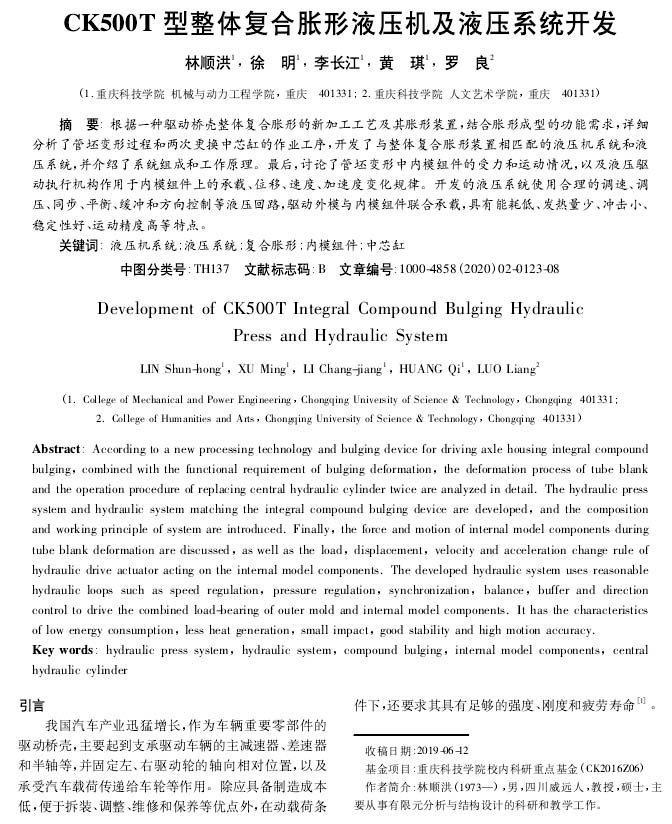

液壓與氣動：CK500T型整體復合脹形液壓機及液壓系統開發
2022-11-25【作 者】林順洪;徐明;李長江;黃琪;羅良
【引 言】
我國汽車產業迅猛增長，作為車輛重要零部件的驅動橋殼，主要起到支承驅動車輛的主減速器、差速器和半軸等，并固定左、右驅動輪的軸向相對位置，以及承受汽車載荷傳遞給車輪等作用。除應具備制造成本低，便于拆裝、調整、維修和保養等優點外，在動載荷條件下，還要求其具有足夠的強度、剛度和疲勞壽命[1]。

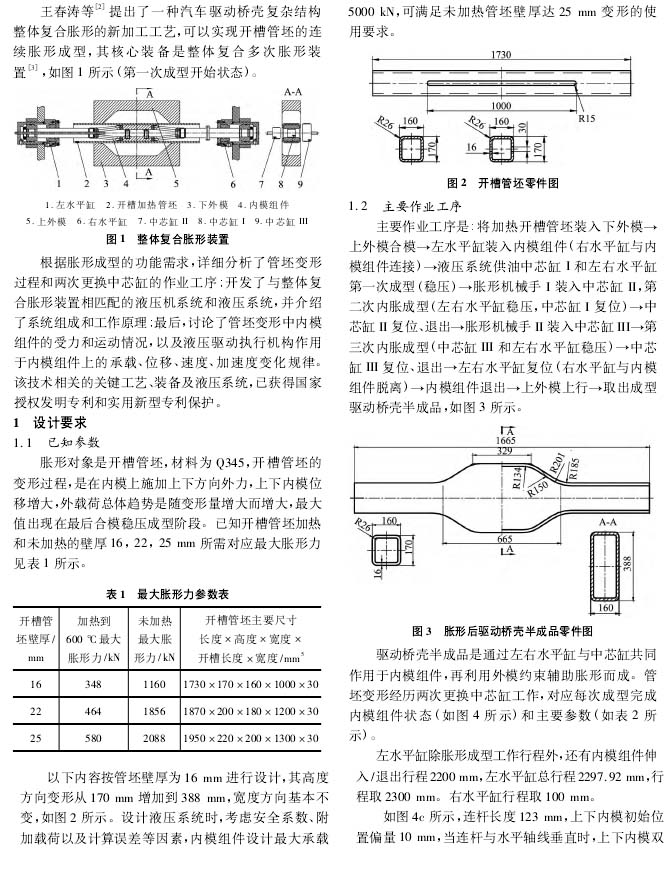

王春濤等[2]提出了一種汽車驅動橋殼復雜結構整體復合脹形的新加工工藝，可以實現開槽管坯的連續脹形成型，其核心裝備是整體復合多次脹形裝置[3]，如圖1所示(第一次成型開始狀態)。

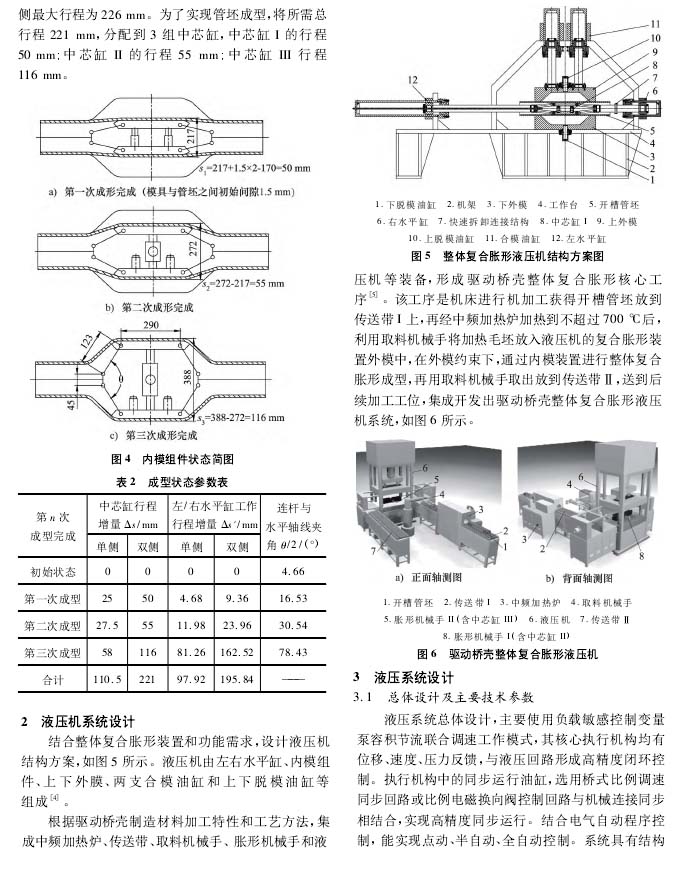

根據脹形成型的功能需求，詳細分析了管坯變形過程和兩次更換中芯缸的作業工序;開發了與整體復合脹形裝置相匹配的液壓機系統和液壓系統，并介紹了系統組成和工作原理;最后，討論了管坯變形中內模組件的受力和運動情況，以及液壓驅動執行機構作用于內模組件上的承載、位移、速度、加速度變化規律。該技術相關的關鍵工藝、裝備及液壓系統，已獲得國家授權發明專利和實用新型專利保護。

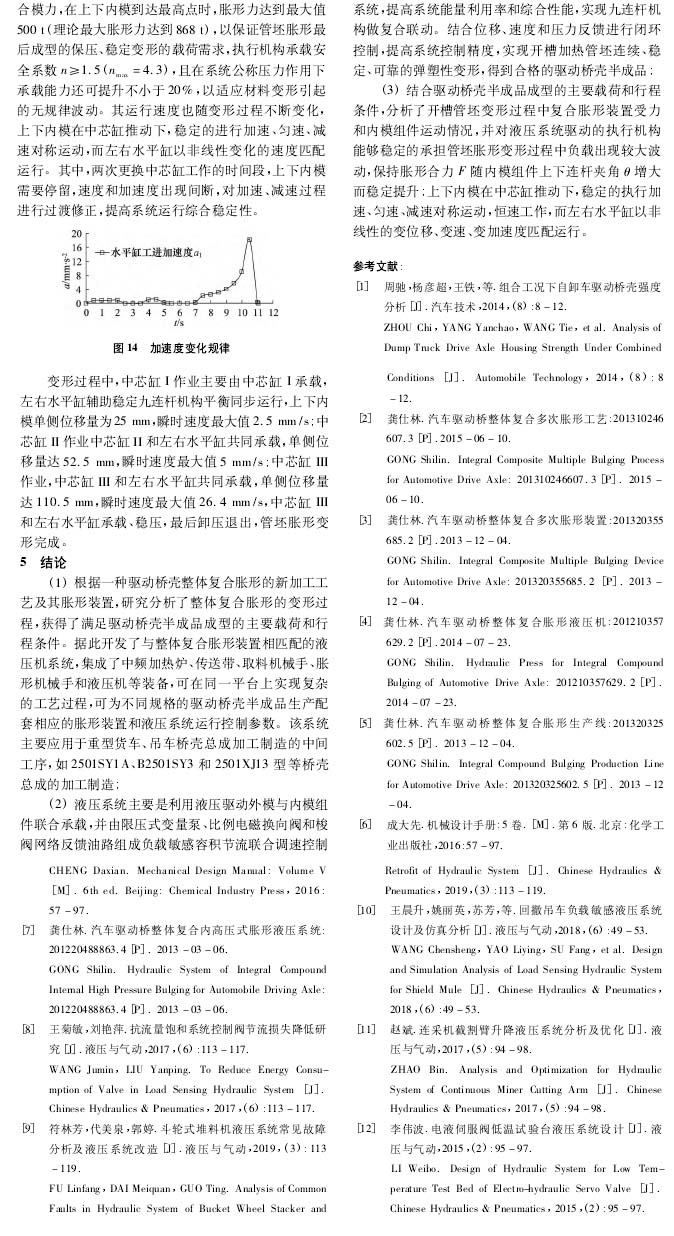

【結 論】
（1）根據一種驅動橋殼整體復合脹形的新加工工藝及其脹形裝置，研究分析了整體復合脹形的變形過程，獲得了滿足驅動橋殼半成品成型的主要載荷和行程條件。據此開發了與整體復合脹形裝置相匹配的液壓機系統，集成了中頻加熱爐、傳送帶、取料機械手、脹形機械手和液壓機等裝備，可在同一平臺上實現復雜的工藝過程，可為不同規格的驅動橋殼半成品生產配套相應的脹形裝置和液壓系統運行控制參數。該系統主要應用于重型貨車、吊車橋殼總成加工制造的中間工序，如2501SY1A,B2501SY3和2501 XJ13型等橋殼J總成的加工制造;

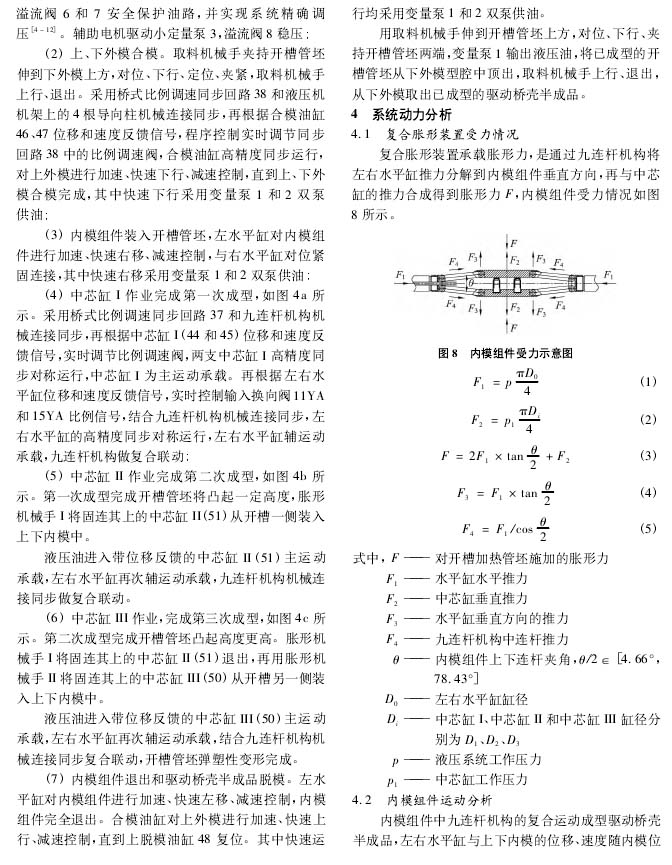

（2）液壓系統主要是利用液壓驅動外模與內模組件聯合承載，并由限壓式變量泵、比例電磁換向閥和梭閥網絡反饋油路組成負載敏感容積節流聯合調速控制系統，提高系統能量利用率和綜合性能，實現九連桿機構做復合聯動。結合位移、速度和壓力反饋進行閉環控制，提高系統控制精度，實現開槽加熱管坯連續、穩定、可靠的彈塑性變形，得到合格的驅動橋殼半成品;

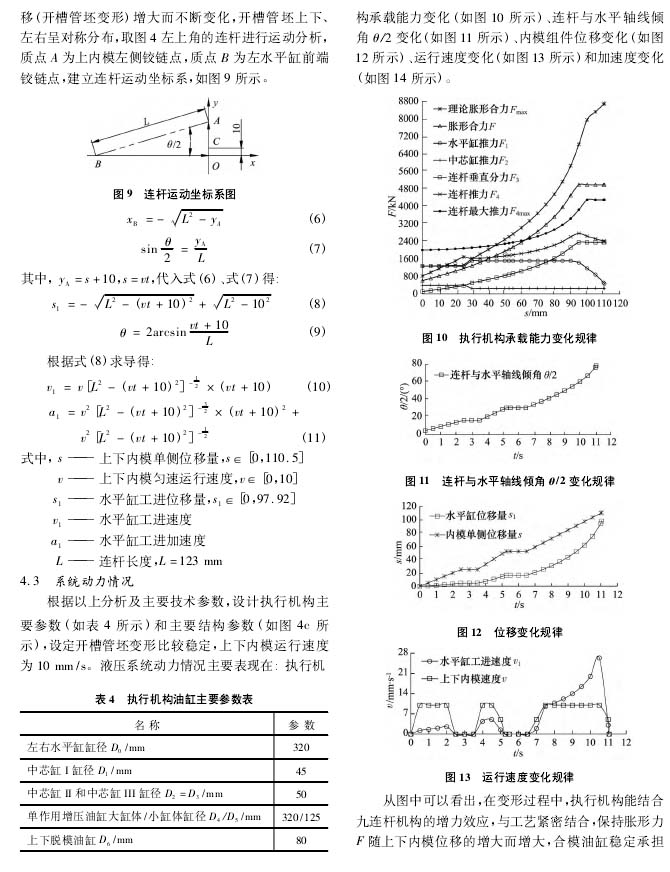

（3）結合驅動橋殼半成品成型的主要載荷和行程條件，分析了開槽管坯變形過程中復合脹形裝置受力和內模組件運動情況，并對液壓系統驅動的執行機構能夠穩定的承擔管坯脹形變形過程中負載出現較大波動，保持脹形合力F隨內模組件上下連桿夾角e增大而穩定提升;上下內模在中芯缸推動下，穩定的執行加速、勻速、減速對稱運動，恒速工作，而左右水平缸以非線性的變位移、變速、變加速度匹配運行。
