中國有色金屬學報：脹形間隙對核主泵轉子屏蔽套真空熱脹形的影響
2022-05-07【作 者】朱智;張立文;崔巖;張馳;李瑞琴
【前 言】
轉子屏蔽套是AP 1000核主泵的關鍵部件之一，將其套裝在轉子外而，可以防}卜轉子與泵內的冷卻劑接觸，避免轉子受到冷卻劑的侵蝕，轉子屏蔽套的制造和裝配精度及質量將直接影響核主泵的正常運轉[1]。AP1000核主泵轉子屏蔽套具有超薄大徑厚比，其制造和裝配難度非常大。核主泵轉子屏蔽套采用Hastelloy C-276合金薄板經過剪切和焊接工藝制造而成，在裝配前，AP 1000轉子屏蔽套的直徑公差為士0.076 mm，對制造工藝的精度要求非常高[1]。焊接后，轉子屏蔽套的表而特別是焊縫區附近會產生凹凸不平的褶皺，即使采用精密剪切和精密焊接，也難以滿足精密裝配前對轉子屏蔽套的高精度要求，而且轉子屏蔽套的內部產生較大的殘余應力，嚴重影響后續熱套裝工藝的精度和質量。
針對剪裁、焊接后轉子屏蔽套的精度很難達到套裝前高精度的難點，提出了采用精密真空蠕變熱脹形技術對焊接后的轉子屏蔽套進行誤差治理。該技術利用模具和轉子屏蔽套間的熱膨脹系數差異，在加熱及保溫過程中，依靠模具的熱膨脹力使轉子屏蔽套發生永久的塑性及蠕變變形，轉子屏蔽套內表而與高精度模具外表而緊密貼合，冷卻后轉子屏蔽套的尺寸能夠達到裝配前的高精度要求。由于高溫蠕變使轉子屏蔽套內部的應力得到松弛，在脹形后，轉子屏蔽套內部的殘余應力也可以得到消除[2-3]。
真空熱脹形的本質是蠕變成形，目前，國內外學者已經針對鋁合金和欽合金零件的蠕變成形做了大量的研究，并且將其成功應用于航空航天領域，然而，對轉子屏蔽套真空熱脹形的研究卻很少。
在實際轉子屏蔽套的焊接過程中，由于焊縫附近各處膨脹和收縮不均勻，使得焊接后轉子屏蔽套沿軸向各處的內徑不同，從而導致了真空熱脹形時轉子屏蔽套各處的脹形間隙不同，研究脹形間隙對轉子屏蔽套真空熱脹形的影響有助于深刻理解采用真空熱脹形技術對焊接后的轉子屏蔽套進行誤差治理的過程，而且為真空熱脹形工藝參數的優化奠定基礎。
本文作者利用有限元軟件MSC.Marc對核主泵轉子屏蔽套的真空熱脹形過程進行有限元模擬，計算并分析真空熱脹形過程中轉子屏蔽套和模具的徑向位移變化，預測轉子屏蔽套真空熱脹形的脹形量和脹形后的內徑，研究轉子屏蔽套和模具之間不同的脹形間隙尺寸對轉子屏蔽套真空熱脹形的影響規律，開展真空熱脹形工藝實驗驗證模擬結果的準確性。

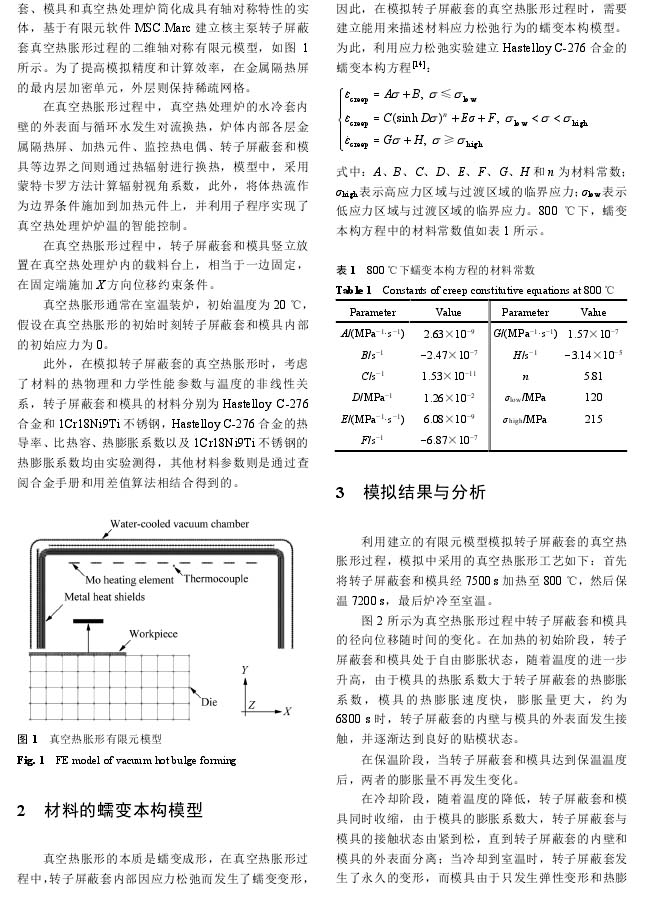

【摘 要】利用非線性有限元軟件MSC.Marc建立轉子屏蔽套真空熱脹形過程的二維軸對稱熱力耦合有限元模型,計算并分析真空熱脹形過程中轉子屏蔽套和模具的徑向位移變化,預測轉子屏蔽套的脹形量和脹形后內徑。此外,基于建立的有限元模型研究脹形間隙對轉子屏蔽套脹形量和脹形后內徑的影響。結果表明:對于確定的工藝,在其脹形能力范圍內,隨著脹形間隙的增大,轉子屏蔽套的脹形量線性減小,且脹形后的內徑不隨脹形間隙的變化而變化。開展轉子屏蔽套的真空熱脹形實驗,驗證建立的有限元模型。
【結 論】
1)基于有限元軟件MSC.Mar。建立了轉子屏蔽套真空熱脹形過程的二維非線性軸對稱熱力禍合有限元模型，計算并分析了真空熱脹形過程中轉子屏蔽套和模具的徑向位移變化，預測轉子屏蔽套的脹形量和脹形后的內徑。

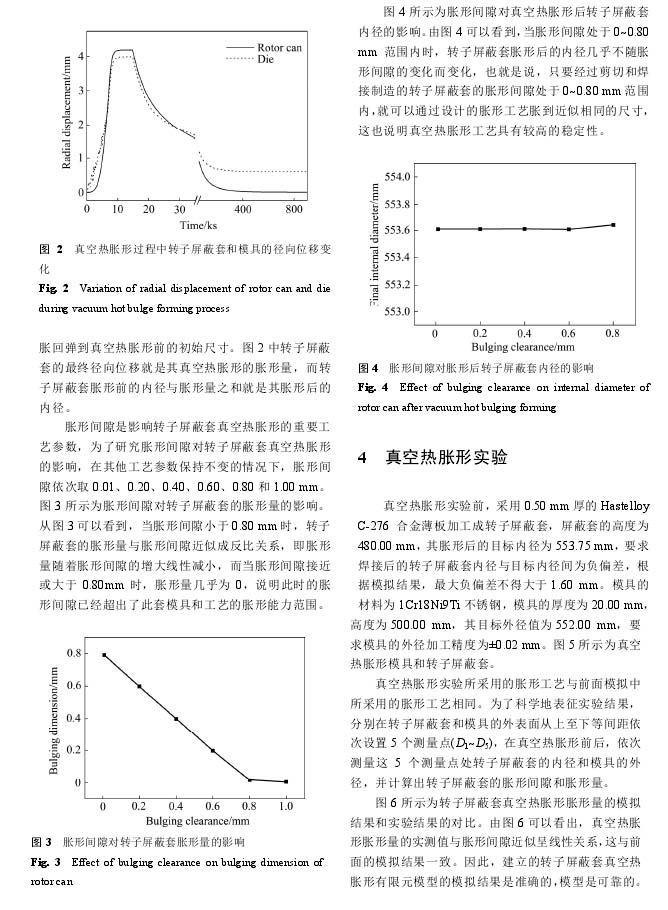

2)研究脹形間隙對轉子屏蔽套真空熱脹形的影響，結果表明在脹形能力范圍內，轉子屏蔽套的脹形量隨脹形間隙的增大線性減小，轉子屏蔽套脹形后的內徑不隨脹形間隙的變化而變化，說明在脹形能力范圍內，真空熱脹形工藝具有較高的穩定性。

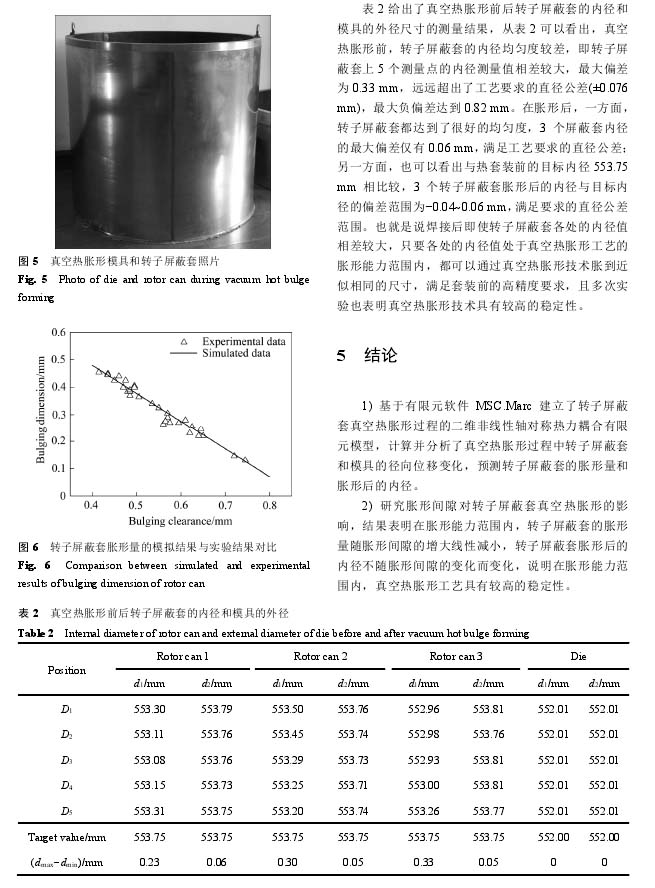

3)進行轉子屏蔽套真空熱脹形工藝實驗，模擬結果與實驗結果吻合較好，驗證有限元模型的準確性。
以下是正文：
