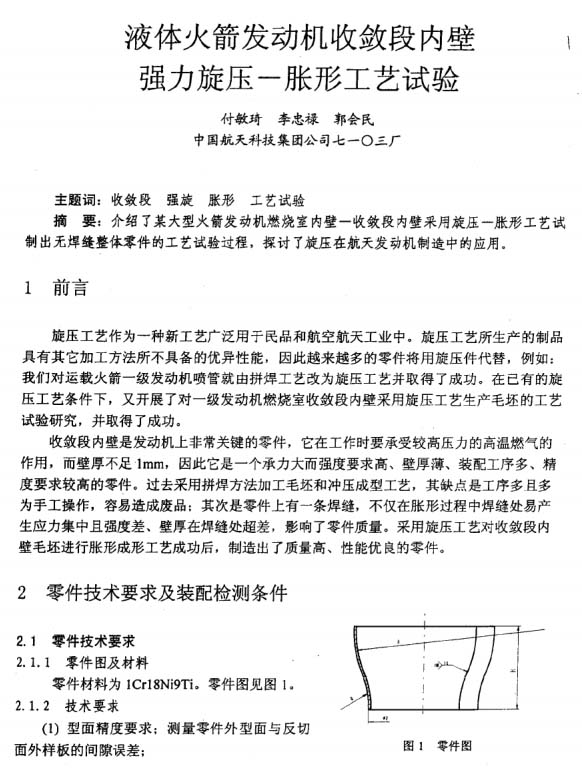

火箭推進：液體火箭發動機收斂段內壁強力旋壓-脹形工藝試驗
2023-05-11【作 者】付敏琦;李忠祿;郭會民
【前 言】
旋壓工藝作為一種新工藝廣泛用于民品和航空航天工業中。旋壓工藝所生產的制品具有其它加工方法所不具備的優異性能，因此越來越多的零件將用旋壓件代替，例如：我們對運載火箭一級發動機噴管就由拼焊工藝改為旋壓工藝并取得了成功。在已有的旋壓條件下，又開展了對一級發動機燃燒室收斂內壁采用旋壓工藝生產毛坯的工藝試驗研究，并取得了成功。
收斂段內壁是發動機上非常關鍵的零件，它在工作時要承受較高壓力的高溫燃氣的作用，而壁厚不足1mm，因此它是一個承力大而強度要求高、壁厚薄、裝配工序多、精度要求較高的零件。過去采用拼焊方法加工毛坯和沖壓程序工藝，其缺點是工序多且多為手工操作，容易造成廢品；其次是零件上有一條焊縫，不僅在脹形過程中焊縫處易產生應力集中且強度差、壁厚在焊縫處超差，影響了零件質量。采用旋壓工藝對收斂段內壁毛坯進行脹形成形工藝成功后，制造出了質量高、性能優良的零件。
【結 論】
從上述試驗結果看，采用旋壓毛坯-脹形工藝試驗是成功的。強力旋壓毛坯，脹形成形的收斂段內壁符合圖紙及使用要求，質量是可靠的，并且提高了零件的合格率，比拼焊毛坯工藝更先進，解決了拼焊工藝長期以來存在的人工勞動強度大、質量差、廢品率高的問題?，F(xiàn)已用于某系列發動機收斂段內壁生產的定型工藝上，使合格率由67%提高到90%以上，產生了較好的經濟效益，提高了產品質量。
以下是正文：
標簽：
脹形工藝
