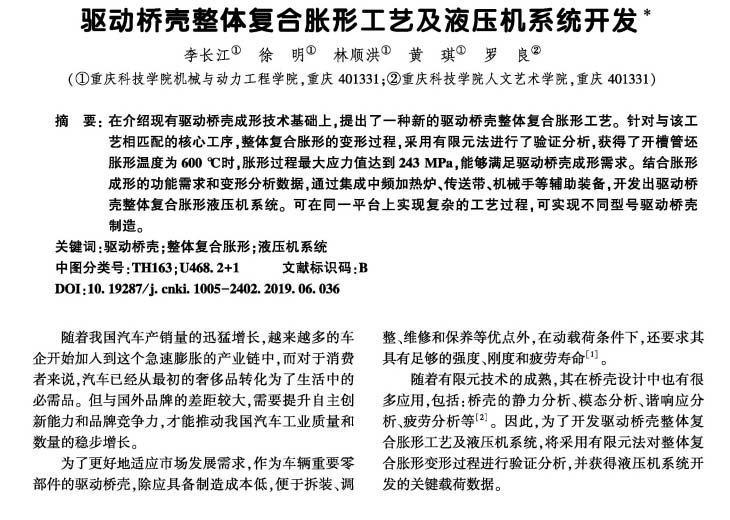

制造技術與機床：驅動橋殼整體復合脹形工藝及液壓機系統開發
2022-11-24【作 者】李長江;徐明;林順洪;黃琪;羅良
【前 言】
隨著我國汽車產銷量的迅猛增長,越來越多的車企開始加入到這個急速膨脹的產業鏈中，而對于消費者來說，汽車已經從最初的奢侈品轉化為了生活中的必需品。但與國外品牌的差距較大，需要提升自主創新能力和品牌競爭力，才能推動我國汽車工業質量和數量的穩步增長。 為了更好地適應市場發展需求，作為車輛重要零部件的驅動橋殼,除應具備制造成本低，便于拆裝、調整、維修和保養等優點外,在動載荷條件下,還要求其具有足夠的強度、剛度和疲勞壽命[1]。
隨著有限元技術的成熟,其在橋殼設計中也有很多應用，包括:橋殼的靜力分析、模態分析、諧響應分析、疲勞分析等[2]。因此，為了開發驅動橋殼整體復合脹形工藝及液壓機系統，將采用有限元法對整體復合脹形變形過程進行驗證分析,并獲得液壓機系統開發的關鍵載荷數據。
其中相關的關鍵技術及裝備，已獲得國家授權發明專利和實用新型專利保護。該技術的開發將帶來汽車及工程裝備驅動橋殼制造水平的逐步提升,尤其是對可靠性要求極高的后勤裝備、陸戰裝備、導彈運輸裝備等軍用裝備的生產，產生深遠影響。
【結 語】
（1）在介紹現有驅動橋殼成形技術基礎上，提出了一種新的驅動橋殼整體復合脹形工藝，與該工藝相匹配的核心工序——整體復合脹形的變形過程,采用有限元法進行了驗證分析,設計條件能夠滿足驅動橋殼成形需求，并獲得了液壓機設計的主要載荷數據。
（2）為了實現新工藝中的整體復合脹形，開發出專用的整體復合脹形裝置，并對該裝置輸出脹形力進行了受力分解。再結合脹形成形的功能需求和變形分析數據，設計了液壓機結構方案，通過集成中頻加熱爐、傳送帶、機械手等輔助裝備，開發出驅動橋殼整體復合脹形液壓機系統?？稍谕黄脚_(tái)上實現復雜的工藝過程，可實現不同型號驅動橋殼制造。
以下是正文：
