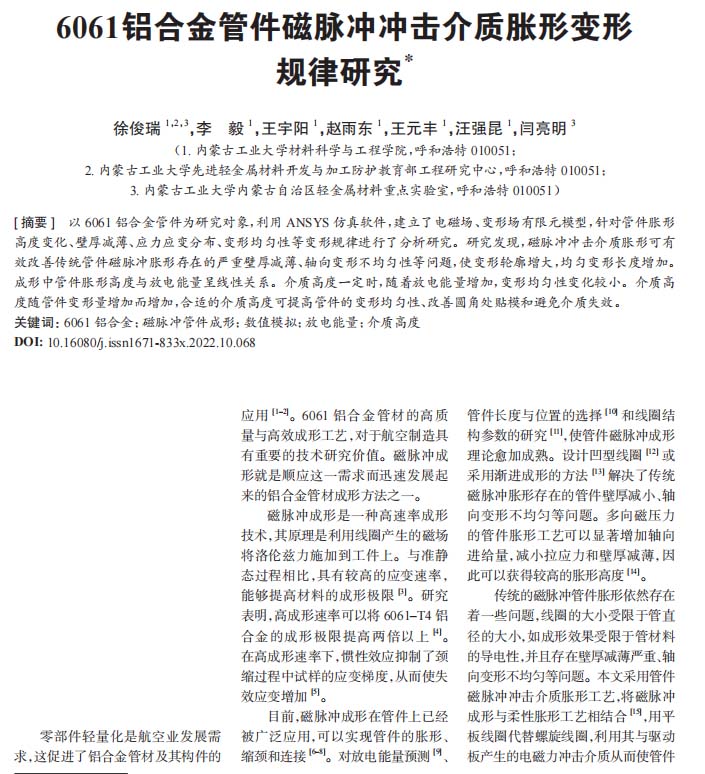

航空制造技術：6061鋁合金管件磁脈沖沖擊介質脹形變形規律研究
2022-11-26【作 者】徐俊瑞;李毅;王宇陽;趙雨東;王元豐;汪強昆;閆亮明
零部件輕量化是航空業發展需求，這促進了鋁合金管材及其構件的應用 [1–2]。6061 鋁合金管材的高質量與高效成形工藝，對于航空制造具有重要的技術研究價值。磁脈沖成形就是順應這一需求而迅速發展起來的鋁合金管材成形方法之一。
磁脈沖成形是一種高速率成形技術，其原理是利用線圈產生的磁場將洛倫茲力施加到工件上。與準靜態過程相比，具有較高的應變速率，能夠提高材料的成形極限 [3]。研究表明，高成形速率可以將 6061–T4 鋁合金的成形極限提高兩倍以上 [4]。在高成形速率下，慣性效應抑制了頸縮過程中試樣的應變梯度，從而使失效應變?cè)黾?[5]。
目前，磁脈沖成形在管件上已經被廣泛應用，可以實現管件的脹形、縮頸和連接 [6–8]。對放電能量預測 [9]、管件長度與位置的選擇 [10] 和線圈結構參數的研究 [11]，使管件磁脈沖成形理論愈加成熟。設計凹型線圈 [12] 或采用漸進成形的方法 [13] 解決了傳統磁脈沖脹形存在的管件壁厚減小、軸向變形不均勻等問題。多向磁壓力的管件脹形工藝可以顯著增加軸向進給量，減小拉應力和壁厚減薄，因此可以獲得較高的脹形高度 [14]。
傳統的磁脈沖管件脹形依然存在著一些問題，線圈的大小受限于管直徑的大小，如成形效果受限于管材料的導電性，并且存在壁厚減薄嚴重、軸向變形不均勻等問題。本文采用管件磁脈沖沖擊介質脹形工藝，將磁脈沖成形與柔性脹形工藝相結合 [15]，用平板線圈代替螺旋線圈，利用其與驅動板產生的電磁力沖擊介質從而使管件發生脹形。為了研究該工藝的可行性，在 ANSYS 中建立 2D 模型，選用 6061鋁合金管件作為研究對象，通過仿真方法，研究管件脹形變形規律。
【結 論】

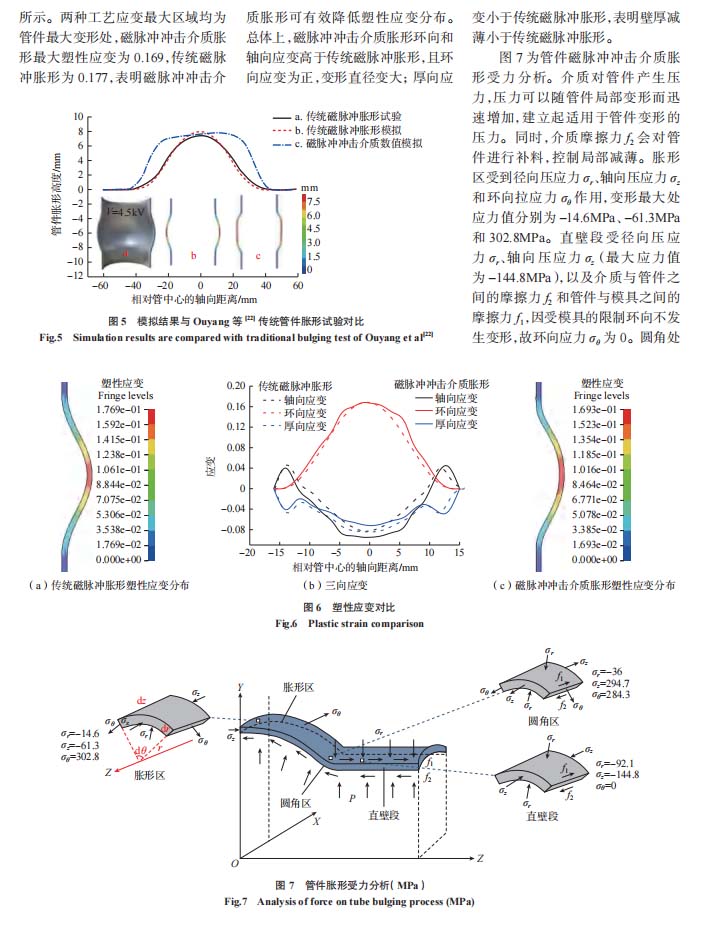

（1）與傳統磁脈沖脹形對比，磁脈沖沖擊介質脹形中變形輪廓增大，最大塑性應變、減薄率降低，變形均勻長度增加；環向和軸向應變高于傳統磁脈沖脹形，厚向應變減小。管件與介質之間的摩擦力對管件進行補料，控制局部減薄。

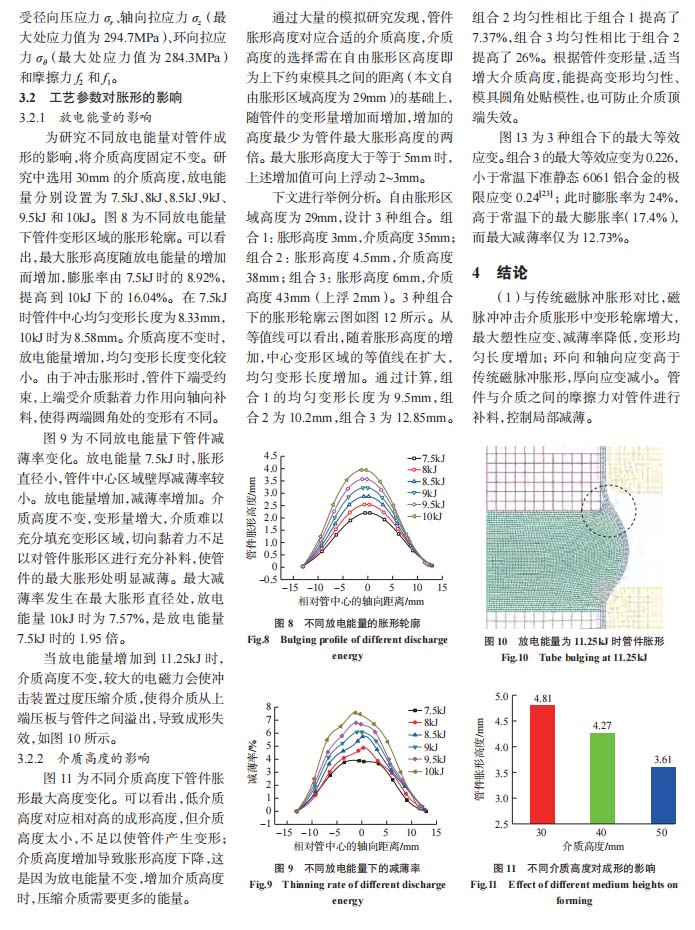

（2）放電能量增加，最大脹形高度增加；介質高度不變時，放電能量增加，均勻變形長度變化較??；放電能量增大，減薄率增加；放電能量較大時，介質從上端壓板與管件之間溢出，成形失效。
（3）介質高度增加，脹形高度降低；介質高度太小，不足以使管件充分變形；最佳介質高度為自由脹形區高度加上管件最大脹形高度的兩倍；最大脹形高度大于等于 5mm 時，增加值可向上浮動 2~3mm；變形量增大，填充合適的介質高度，能提高變形均勻性，也可防止介質頂端失效。

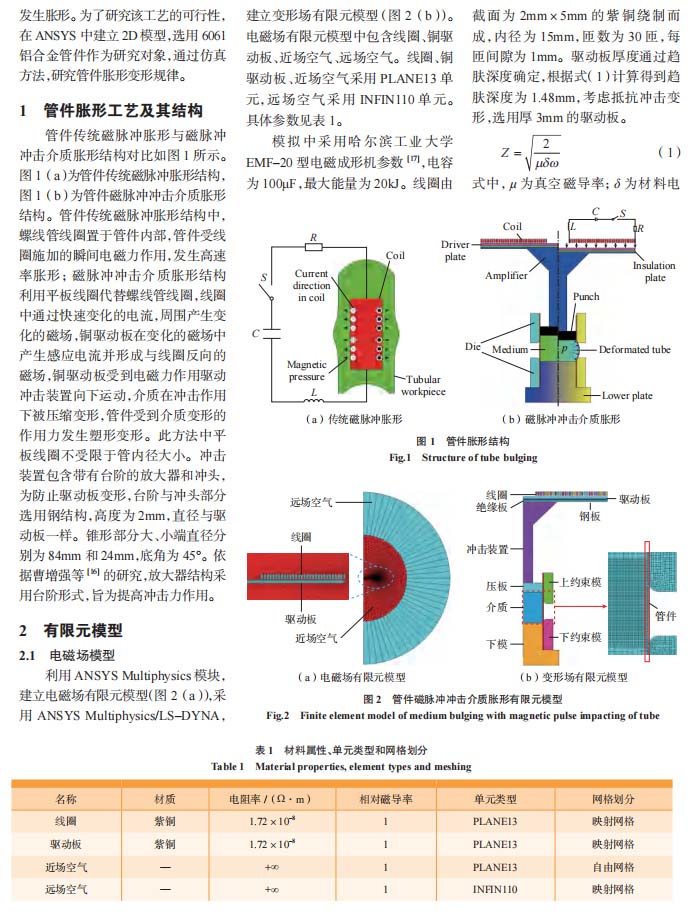

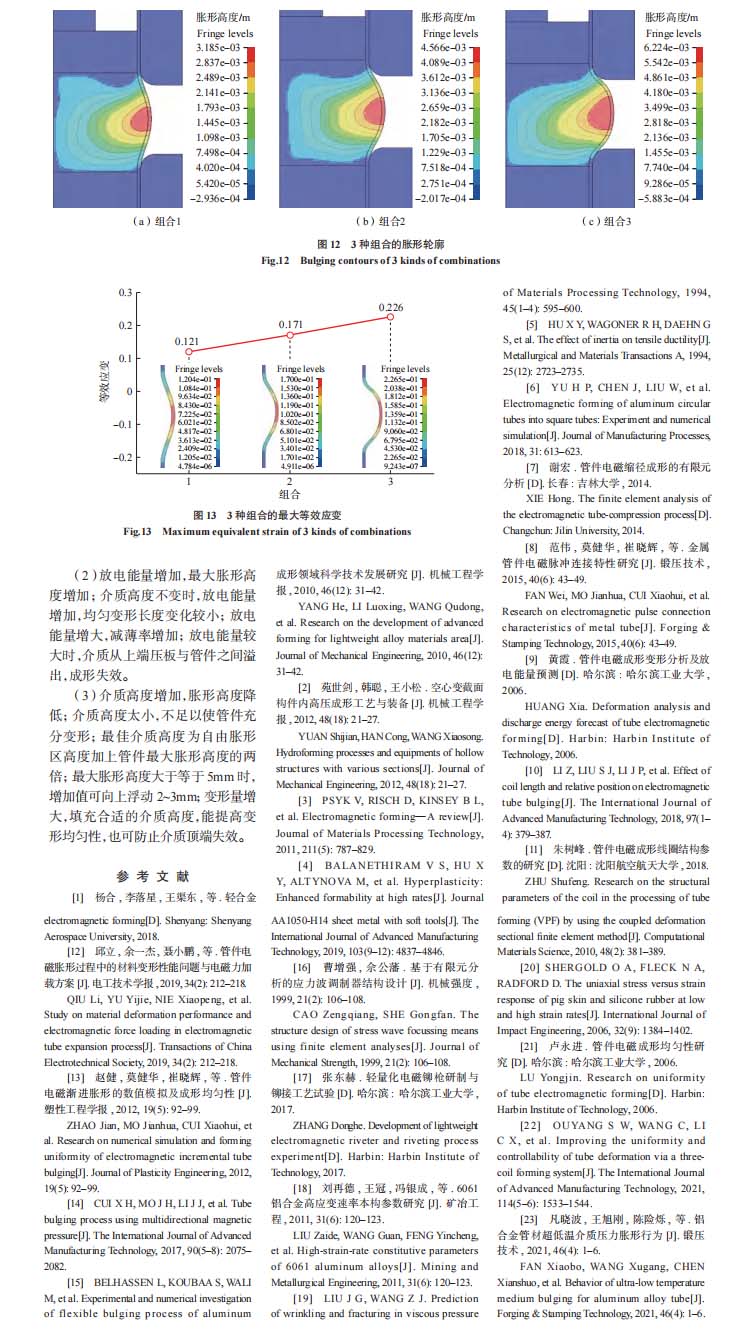

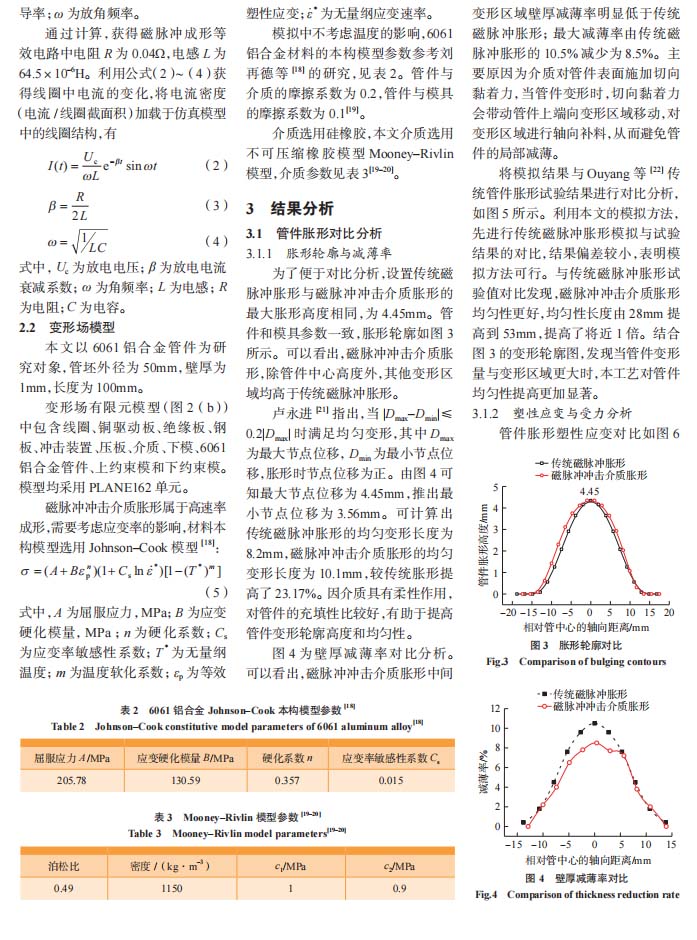

以下是正文：
