金屬成形工藝：ZnA122合金超塑性氣壓脹形加壓規(guī)律的研究
2023-07-12【作 者】林高用;王春榮;宋海龍
【引 言】

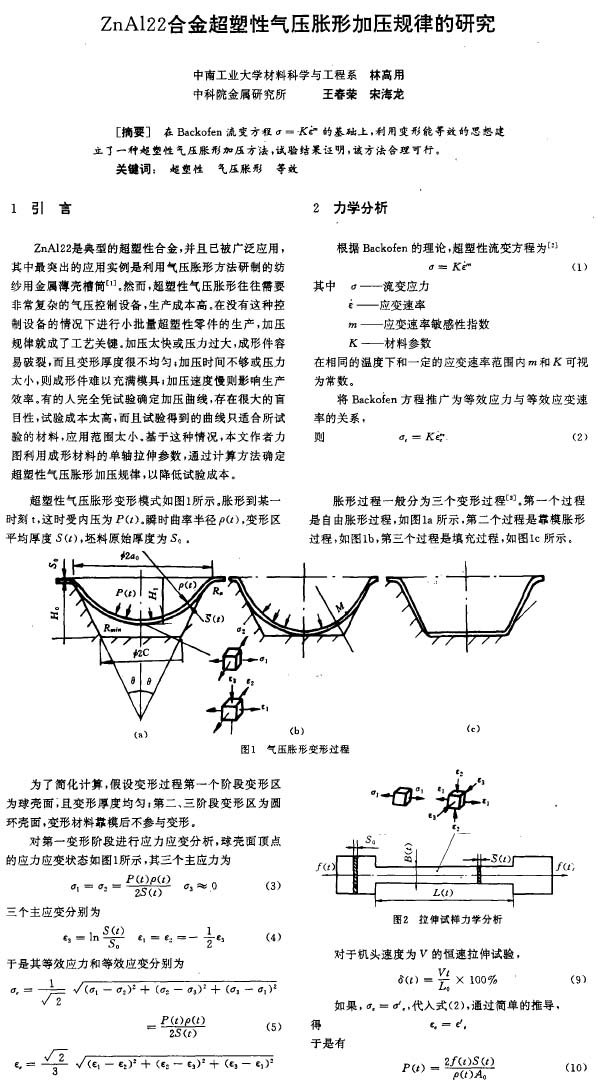

ZnAl22是典型的超塑性合金，并且已被廣泛應(yīng)用，其中最突出的應(yīng)用實(shí)例是利用氣壓脹形方法研制的紡紗用金屬薄殼槽簡(jiǎn)[1]。然而，超塑性氣壓脹形往往需要非常復(fù)雜的氣壓控制設(shè)備，生產(chǎn)成本高。在沒有這種控制設(shè)備的情況下進(jìn)行小批量超塑性零件的生產(chǎn)，加壓規(guī)律就成了工藝關(guān)鍵。加壓太快或壓力過大，成形件容易破裂，而且變形厚度很不均勻;加壓時(shí)間不夠或壓力太小，則成形件難以充滿模具;加壓速度慢則影響生產(chǎn)效率。有的人完全憑試驗(yàn)確定加壓曲線，存在很大的盲目性，試驗(yàn)成本太高，而且試驗(yàn)得到的曲線只適合所試驗(yàn)的材料，應(yīng)用范圍太小?；谶@種情況，本文作者力圖利用成形材料的單軸拉伸參數(shù)，通過計(jì)算方法確定超塑性氣壓脹形加壓規(guī)律，以降低試驗(yàn)成本。
【結(jié) 論】

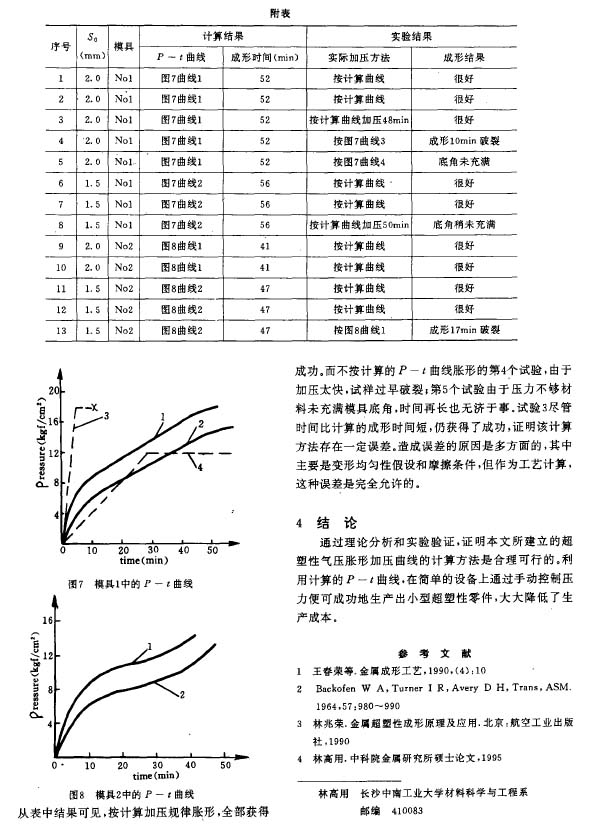

通過理論分析和實(shí)驗(yàn)驗(yàn)證，證明本文所建立的超塑性氣壓脹形加壓曲線的計(jì)算方法是合理可行的。利用計(jì)算的尸一t曲線.在簡(jiǎn)單的設(shè)備上通過手動(dòng)控制壓力便可成功地生產(chǎn)出小型超塑性零件，大大降低了生產(chǎn)成本。
以下是正文：
標(biāo)簽：
氣壓脹形
