模具制造：橡膠脹形復合模設計
2022-03-10【作 者】 孫永泰

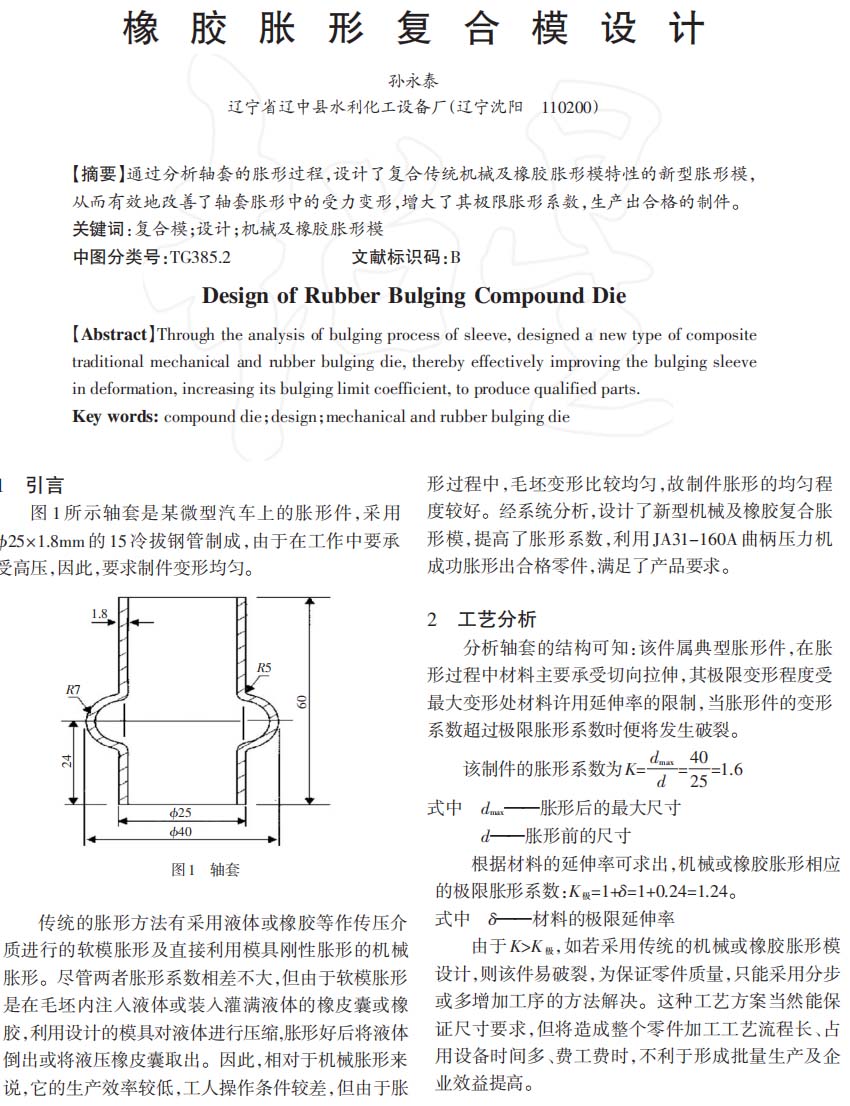

【前 言】
傳統的脹形方法有采用液體或橡膠等作傳壓介質進行的軟模脹形及直接利用模真剛性脹形的機械脹形。盡管兩者脹形系數相差不大，但由于軟模脹形是在毛坯內注入液體或裝入灌滿液體的橡皮囊或橡膠，利用設計的模具對液體進行壓縮，脹形好后將液體倒出或?qū)⒁簤合鹌つ胰〕?。因此，相?duì)于機械脹形來說，它的生產效率較低，工人操作條件較差，但由于脹形過程中，毛坯變形比較均勻，故制件脹形的均勻程度較好。經系統分析，設計了新型機械及橡膠復合脹形模，提高了脹形系數，利用JA31-160A曲柄壓力機成功脹形出合格零件，滿足了產品要求。

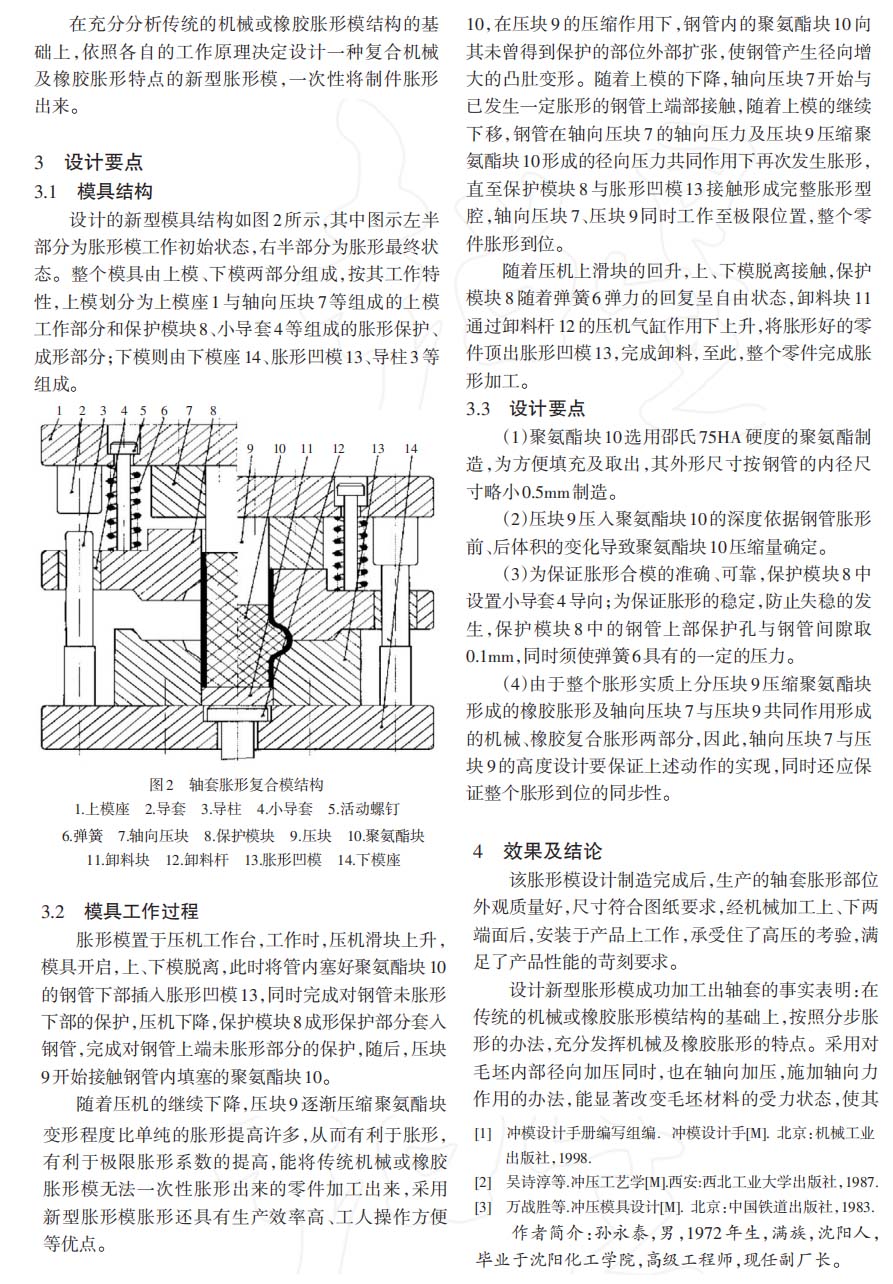

【設計要點】
（1）聚氨酯塊10選用邵氏75HA硬度的聚氨酯制造，為方便填充及取出，其外形尺寸按鋼管的內徑尺寸略小0.5mm制造。
（2）壓塊9壓入聚氨酯塊10的深度依據鋼管脹形前、后體積的變化導致聚氨酯塊10壓縮量確定。
（3）為保證脹形合模的準確、可靠，保護模塊8中設置小導套4導向；為保證脹形的穩定，防止失穩的發生，保護模塊8中的鋼管上部保護孔與鋼管間隙取0.1mm，同時須使彈簧6具有的一定的壓力。
（4）由于整個脹形實質上分壓塊9壓縮聚氨酯塊形成的橡膠脹形及軸向壓塊7與壓塊9共同作用形成的機械、橡膠復合脹形兩部分，因此，軸向壓塊7與壓塊9的高度設計要保證上述動作的實現，同時還應保證整個脹形到位的同步性。
【效果及結論】
該脹形模設計制造完成后，生產的軸套脹形部位外觀質量好，尺寸符合圖紙要求，經機械加工上、下兩端面后，安裝于產品上工作，承受住了高壓的考驗，滿足了產品性能的苛刻要求。
設計新型脹形模成功加工出軸套的事實表明：在傳統的機械或橡膠脹形模結構的基礎上接照分步脹形的辦法，充分發揮機械及橡膠脹形的特點。采用對毛壞內部徑向加壓同時，也在軸向加壓，施加軸向力作用的辦法，能顯著改變毛環材料的受力狀態，使其變形程度比單純的脹形提高許多，從而有利于脹形，有利于極限脹形系數的提高，能將傳統機械或橡膠脹形模無法一次性脹形出來的零件加工出來，采用新型脹形模脹形還具有生產效率高、工人操作方便等優點。
以下是正文：
