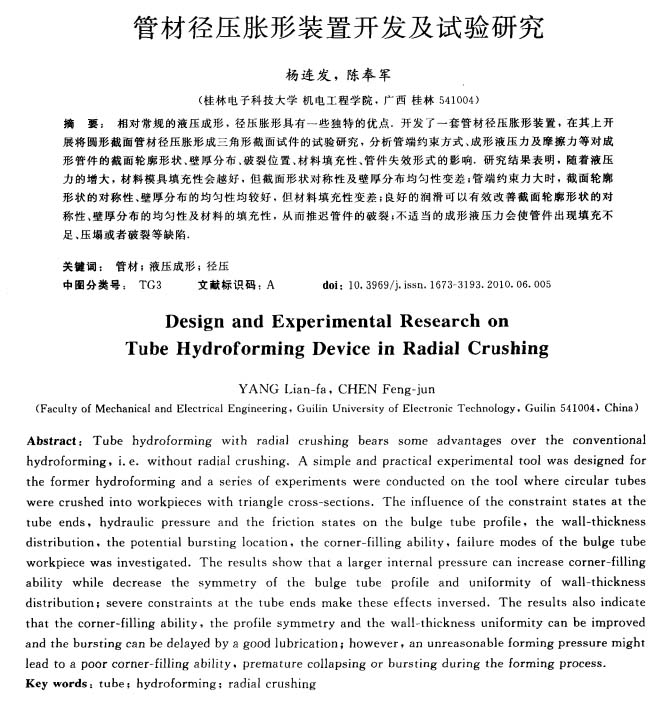

中北大學學報：管材徑壓脹形裝置開發及試驗研究
2022-08-26【作 者】楊連發;陳奉軍

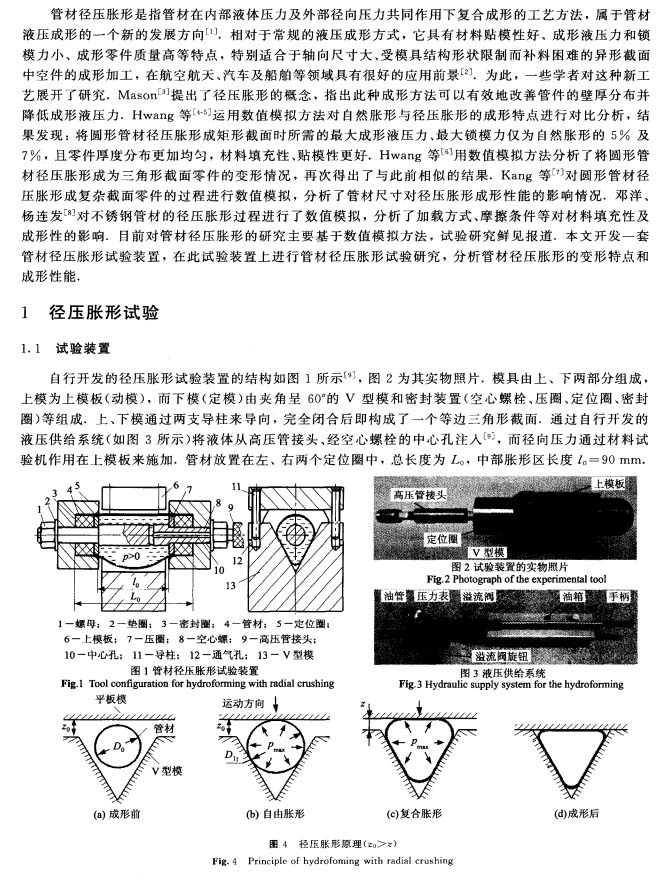

管材徑壓脹形是指管材在內部液體壓力及外部徑向壓力共同作用下復合成形的工藝方 法 ，屬于管材液壓成形的一 個新 的發展 方 向l1]．相對于常規的液壓成形方式 ，它具有材料貼模性好 、成形液壓力和鎖模力小 、成形零件質量高等特點 ，特別適合于軸向尺寸大 、受模具結構形狀限制而補料困難的異形面中空件的成形加工 ，在航空航天 、汽車及船舶等領域具有很好的應用前景 [2]。為此 ，一些 學者 對這 種新 工藝 展 開 了研 究 ．Mason[3]提 出 了徑 壓脹 形 的概 念 ，指 出此種 成 形方 法 可 以有 效地 改 善管 件 的壁 厚 分布 并降 低成 形 液壓 力．Hwang等 運 用 數值 模 擬 方法 對 自然脹 形 與徑 壓脹 形 的成形 特 點進 行 對 比分 析 ，結果 發現 ：將 圓形管 材徑 壓脹 形 成矩 形 截 面時所 需 的最大 成形 液 壓力 、最 大鎖 模 力僅 為 自然 脹 形 的 5％ 及7％ ，且 零 件厚度 分 布更加 均 勻 ，材料 填 充性 、貼 模性 更 好．Hwang等[4-5] 用 數 值模 擬方 法 分析 了將 圓形 管材 徑壓 脹 形成 為 三角 形 截 面零 件 的變 形 情況 ，再 次 得 出 了與此 前 相似 的結 果．Kang等[7] 對 圓形 管 材 徑壓脹 形 成 復雜 截 面零 件 的過 程 進行 數 值模 擬 ，分 析 了管 材尺 寸 對徑 壓 脹 形成 形性 能 的影 響情 況 ．鄧 洋 、楊 連發[8]對 不 銹鋼 管 材 的徑 壓脹 形 過 程進 行 了數值 模 擬 ，分 析 了加 載 方式 、摩 擦 條件 等對 材 料填 充 性 及成形 性 的影 響．目前對 管材 徑 壓脹 形 的研究 主要 基 于數值 模 擬方 法 ，試 驗研 究 鮮見 報 道．本 文 開發 一套管材徑 壓脹 形試 驗 裝置 ，在此 試驗 裝 置上 進行 管 材徑 壓 脹形 試驗 研 究 ，分 析管 材徑 壓脹 形 的變 形特 點 和成形 性能。

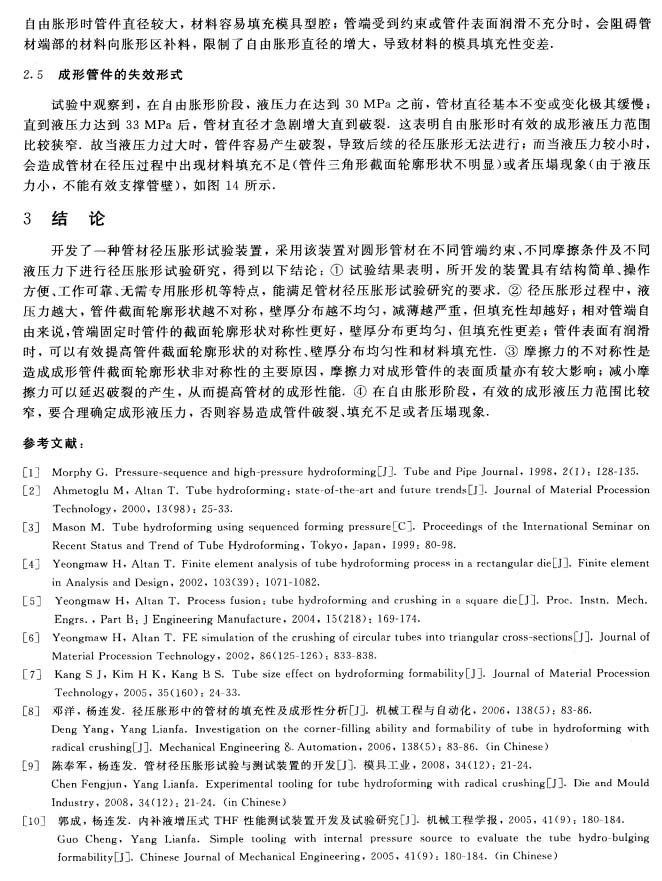

【結 論】
開 發 了一種 管 材徑 壓 脹形 試 驗裝 置 ，采用 該 裝 置對 圓形 管材 在 不 同管端 約 束 、不 同摩擦 條 件及 不 同液 壓力 下 進行 徑壓 脹 形試 驗 研究 ，得 到 以下 結論 ：
① 試 驗 結果 表 明 ，所 開發 的裝置 具 有結 構 簡單 、操作方便 、工作 可靠 、無需 專用 脹形 機等 特點 ，能滿 足管 材徑 壓脹 形試 驗研 究 的要 求。
② 徑 壓脹 形過 程 中 ，液壓 力越 大 ，管件 截面 輪廓 形狀 越不 對稱 ，壁 厚分 布越 不均 勻 ，減薄越 嚴 重 ，但 填充性 卻 越好 ；相對 管端 自由來 說 ，管端 固定 時管 件 的截 面輪廓 形狀 對稱 性更 好 ，壁 厚分 布更 均勻 ，但 填充 性更 差 ；管件 表面 有潤 滑時 ，可 以有效 提 高管 件截 面 輪廓 形狀 的對稱 性 、壁厚 分 布均 勻性 和材 料填 充 性。
③ 摩 擦 力 的不 對稱 性是造 成成 形管 件截 面輪 廓形 狀 非對 稱 性 的主要 原 因 ，摩 擦力 對成 形 管件 的表 面質 量亦 有較 大 影響 ；減 小摩擦 力可 以延遲 破 裂 的產生 ，從 而提 高管 材 的成形 性 能。
④ 在 自由脹 形 階段 ，有 效 的成形 液 壓力 范 圍 比較窄 ，要 合理 確定 成形 液壓 力 ，否則 容 易造成 管 件破 裂 、填 充不 足或 者壓 塌現 象。
