鍛壓裝備與制造技術:脹形法消減鋁合金環形件淬火殘余應力研究
2023-11-01【作 者】尚勇;陳浩;曲中興;宋澤彬

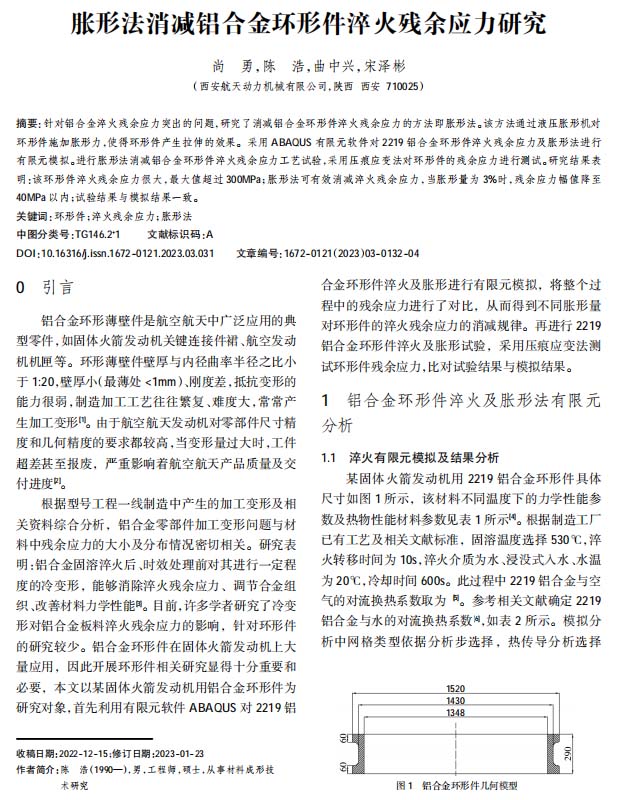

【引 言】
鋁合金環形薄壁件是航空航天中廣泛應用的典型零件,如固體火箭發動機關鍵連接件裙、航空發動機機匣等。環形薄壁件壁厚與內徑曲率半徑之比小于 1:20,壁厚?。ㄗ畋√?lt;1mm)、剛度差,抵抗變形的能力很弱,制造加工工藝往往繁復、難度大,常常產生加工變形[1]。由于航空航天發動機對零部件尺寸精度和幾何精度的要求都較高,當變形量過大時,工件超差甚至報廢,嚴重影響著航空航天產品質量及交付進度[2]。
本文以某固體火箭發動機用鋁合金環形件為研究對象,首先利用有限元軟件 ABAQUS 對 2219 鋁合金環形件淬火及脹形進行有限元模擬,將整個過程中的殘余應力進行了對比,從而得到不同脹形量對環形件的淬火殘余應力的消減規律。再進行 2219鋁合金環形件淬火及脹形試驗,采用壓痕應變法測試環形件殘余應力,比對試驗結果與模擬結果。
【結 論】
對 2219 鋁合金環形件的淬火殘余應力進行了研究,建立有限元模型,獲得 2219 鋁合金環形環淬火殘余應力的詳細結果,進行脹形的有限元模擬,分析了不同脹形量下環形件淬火殘余應力消減效果,并設計驗證比對試驗。主要結論如下:
(1)2219 鋁合金環鍛件淬火殘余應力較大,分布不均勻,必須采取措施予以消除。
(2)脹形法可有效消減鋁合金環形件淬火殘余應力,尤其是應力集中區域殘余應力消除效果最為明顯。當脹形量為 3%時,鋁合金環形件的殘余應力消除效果最佳,殘余應力幅值降低至 40MPa 以?xún)?nèi),很好地消除鋁合金環形件的殘余應力,為最優脹形量。
(3)開展淬火及脹形工藝試驗,采用壓痕應變法測試環形件殘余應力。脹形量為 3%時殘余應力消減效果最好,有限元模擬與試驗獲得的殘余應力變化規律趨于一致。

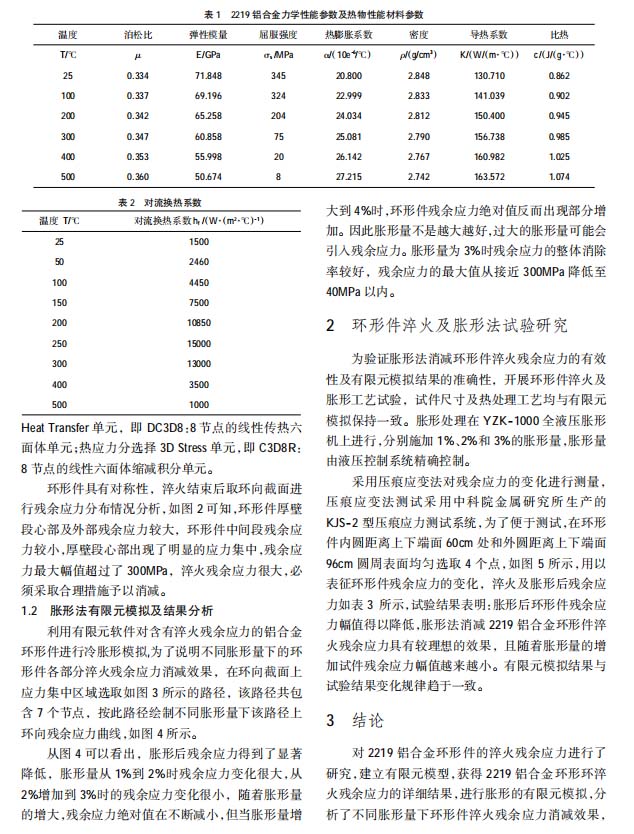

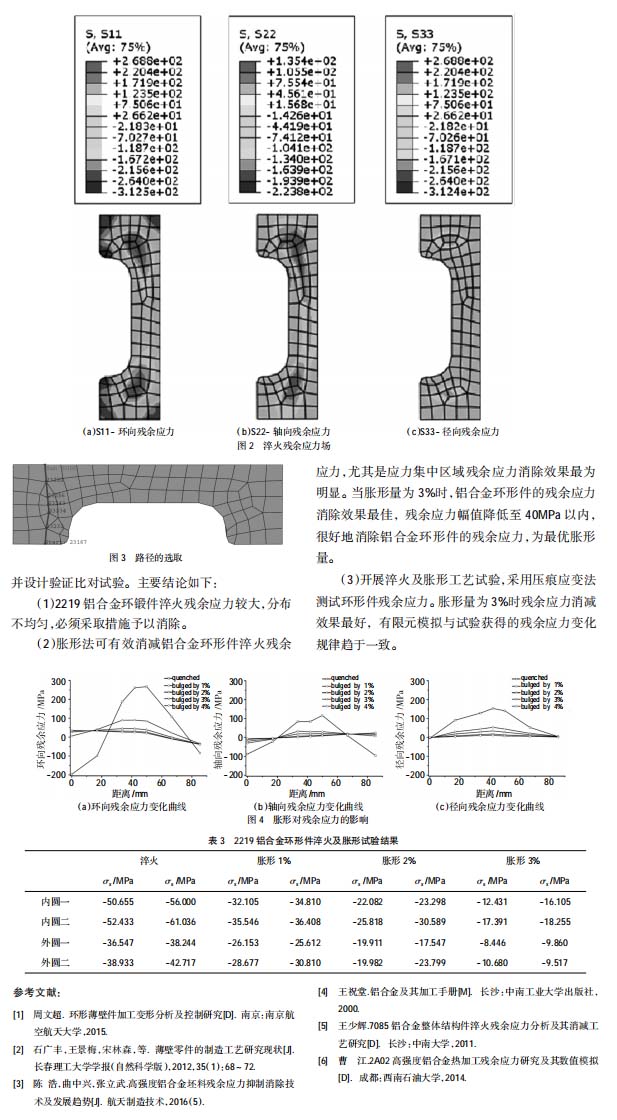

以下是正文:
