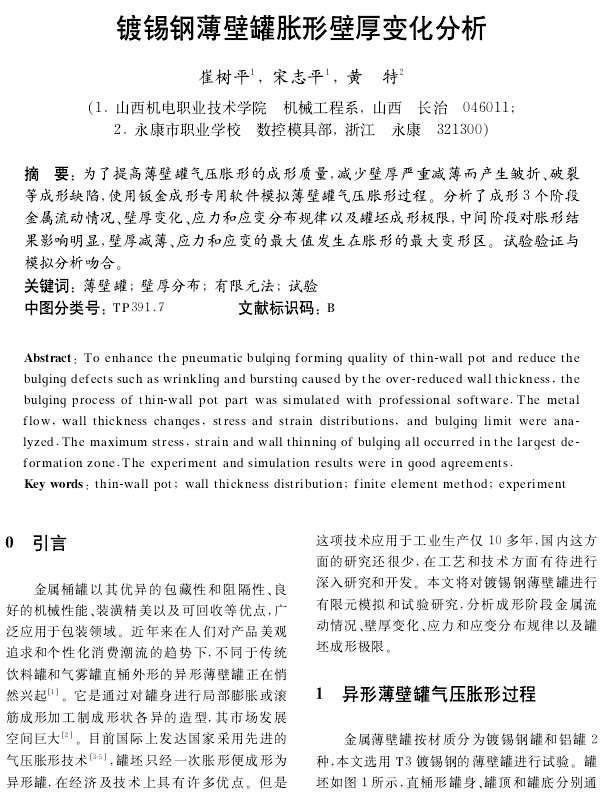

模具技術：鍍錫鋼薄壁罐脹形壁厚變化分析
2022-08-29【作 者】崔樹平;宋志平;黃特
金屬桶罐以其優異的包藏性和阻隔性、良好的機械性能、裝演精美以及可回收等優點，廣泛應用于包裝領域。近年來在人們對產品美觀追求和個性化消費潮流的趨勢下，不同于傳統飲料罐和氣霧罐直桶外形的異形薄壁罐正在悄然興起[1]。它是通過對罐身進行局部膨脹或滾筋成形加工制成形狀各異的造型，其市場發展空間巨大[2]。目前國際上發達國家采用先進的氣壓脹形技術[3-5]，罐坯只經一次脹形便成形為,異形罐，在經濟及技術上具有許多優點。但是這項技術應用于工業生產僅10多年，國內這方面的研究還很少，在工藝和技術方面有待進行深入研究和開發。本文將對鍍錫鋼薄壁罐進行有限元模擬和試驗研究，分析成形階段金屬流動情況、壁厚變化、應力和應變分布規律以及罐坯成形極限。

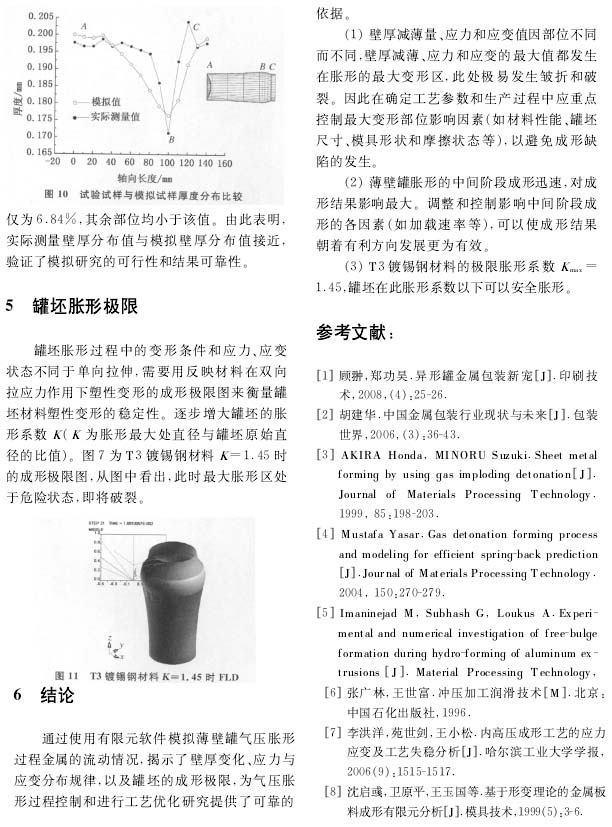

【結 論】
通過使用有限元軟件模擬薄壁罐氣壓脹形過程金屬的流動情況，揭示了壁厚變化、應力與應變分布規律，以及罐坯的成形極限，為氣壓脹形過程控制和進行工藝優化研究提供了可靠的依據。
（1）壁厚減薄量、應力和應變值因部位不同而不同，壁厚減薄、應力和應變的最大值都發生在脹形的最大變形區，此處極易發生皺折和破裂。因此在確定工藝參數和生產過程中應重點控制最大變形部位影響因素(如材料性能、罐坯尺寸、模具形狀和摩擦狀態等)，以避免成形缺陷的發生。
（2）薄壁罐脹形的中間階段成形迅速，對成形結果影響最大。調整和控制影響中間階段成形的各因素(如加載速率等)，可以使成形結果朝著有利方向發展更為有效。
（3）T3鍍錫鋼材料的極限脹形系數Kmax=1.45,罐坯在此脹形系數以下可以安全脹形。
以下是正文：
