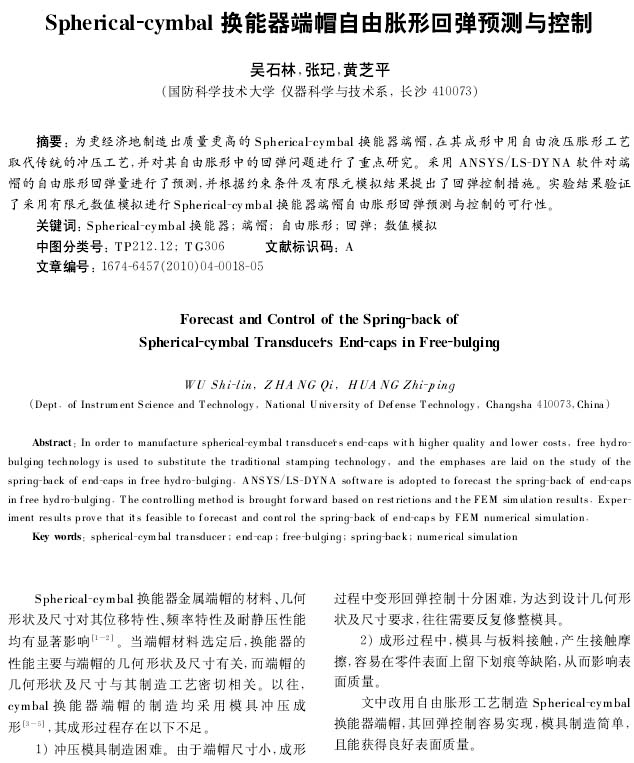

精密成形工程：Spherical-cymbal換能器端帽自由脹形回彈預測與控制
2023-03-27【作 者】吳石林;張玘;黃芝平
【前 言】
Spherical-cymbal換能器金屬端帽的材料、幾何形狀及尺寸對其位移特性、頻率特性及耐靜壓性能均有顯著影響[1-2]。當端帽材料選定后，換能器的性能主要與端帽的幾何形狀及尺寸有關，而端帽的幾何形狀及尺寸與其制造工藝密切相關。以往，cy m bal換能器端帽的制造均采用模具沖壓成形[3-5]，其成形過程存在以下不足。
1)沖壓模具制造困難。由于端帽尺寸小，成形過程中變形回彈控制十分困難，為達到設計幾何形狀及尺寸要求，往往需要反復修整模具。
2)成形過程中，模具與板料接觸，產生接觸摩擦，容易在零件表面上留下劃痕等缺陷，從而影響表面質量。
文中改用自由脹形工藝制造Spherical-cymbal換能器端帽，其回彈控制容易實現，模具制造簡單，且能獲得良好表面質量。
【結 語】

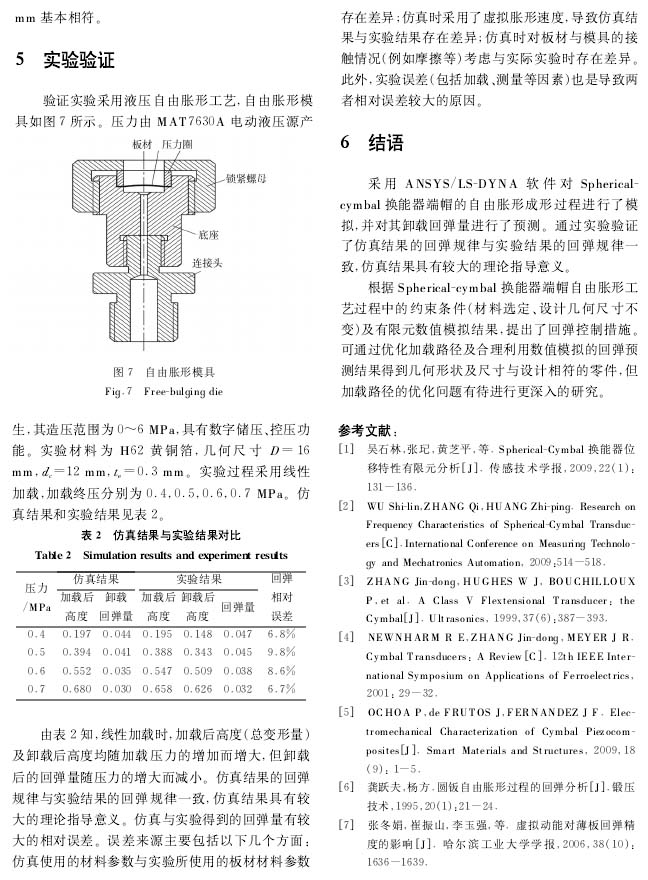

采用ANSYS/LS-DYNA軟件對Spherical-cy m bal換能器端帽的自由脹形成形過程進行了模擬，并對其卸載回彈量進行了預測。通過實驗驗證了仿真結果的回彈規律與實驗結果的回彈規律一致，仿真結果具有較大的理論指導意義。

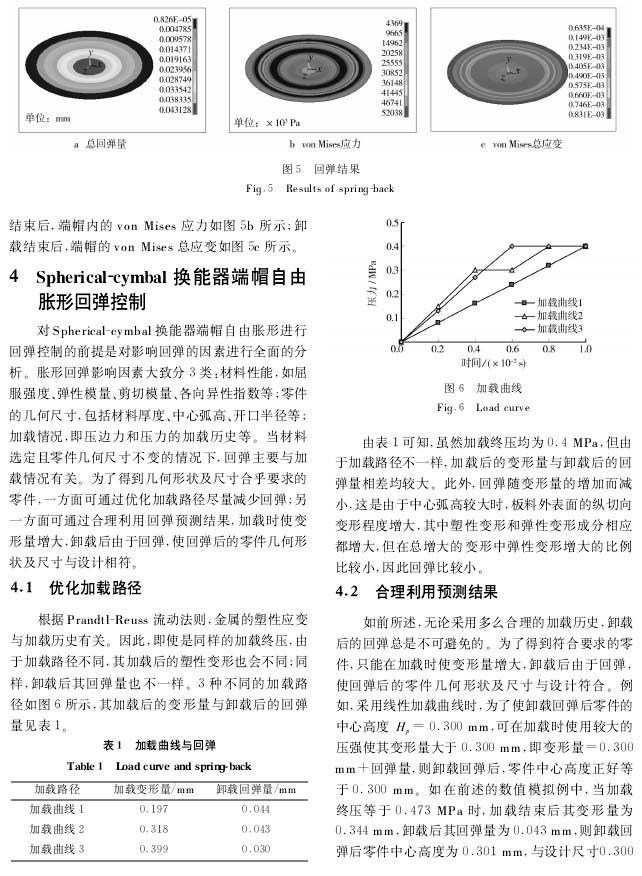

根據Spherical-cymbal換能器端帽自由脹形工藝過程中的約束條件(材料選定、設計幾何尺寸不變)及有限元數值模擬結果，提出了回彈控制措施?？赏ㄟ^優化加載路徑及合理利用數值模擬的回彈預測結果得到幾何形狀及尺寸與設計相符的零件，但加載路徑的優化問題有待進行更深入的研究。

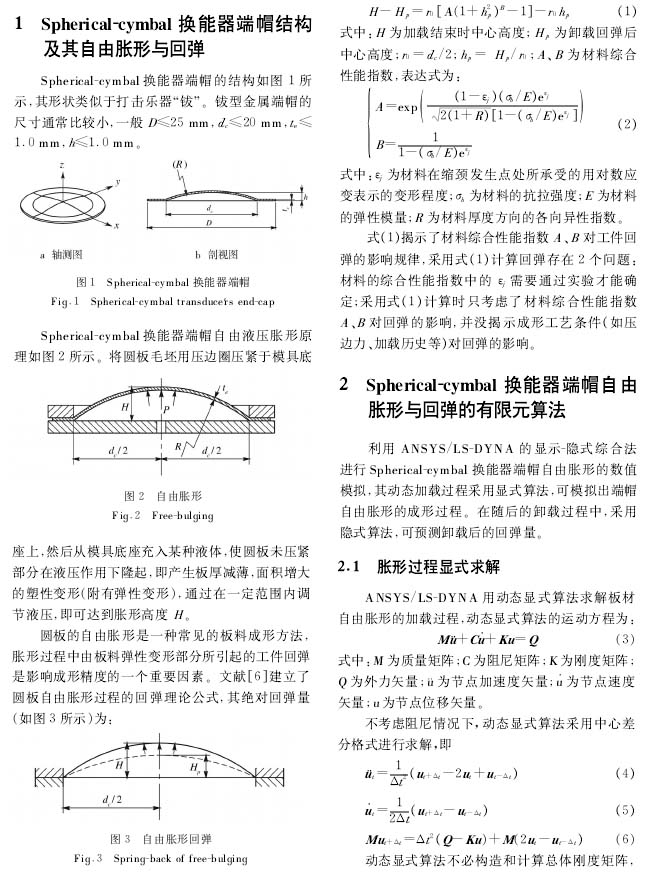

以下是正文：
