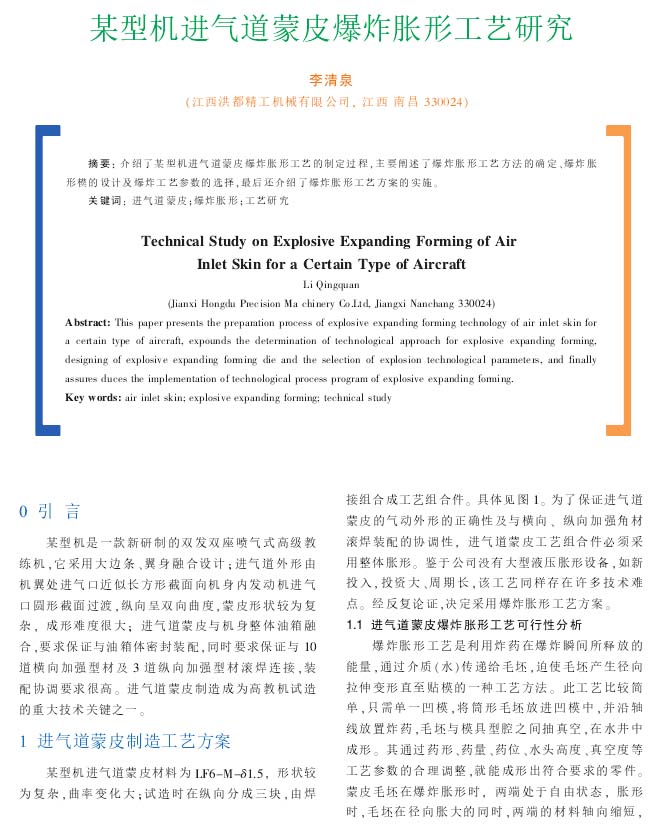

教練機：某型機進氣道蒙皮爆炸脹形工藝研究
2022-08-03【作 者】 李清泉
【引 言】
某型機是一款新研制的雙發雙座噴氣式高級教練機，它采用大邊條、翼身融合設計;進氣道外形由機翼處進氣口近似長方形截面向機身內發動機進氣口圓形截面過渡，縱向呈雙向曲度，蒙皮形狀較為復雜，成形難度很大;進氣道蒙皮與機身整體油箱融合，要求保證與油箱體密封裝配，同時要求保證與10道橫向加強型材及3道縱向加強型材滾焊連接，裝配協調要求很高。進氣道蒙皮制造成為高教機試造的重大技術關鍵之一。
1.1進氣道蒙皮爆炸脹形工藝可行性分析
爆炸脹形工藝是利用炸藥在爆炸瞬間所釋放的能量，通過介質(水)傳遞給毛坯，迫使毛坯產生徑向拉伸變形直至貼模的一種工藝方法。此工藝比較簡單，只需單一凹模，將筒形毛坯放進凹模中，并沿軸線放置炸藥，毛坯與模具型腔之間抽真空，在水井中成形。其通過藥形、藥量、藥位、水頭高度、真空度等工藝參數的合理調整，就能成形出符合要求的零件。蒙皮毛坯在爆炸脹形時，兩端處于自由狀態，脹形時，毛坯在徑向脹大的同時.兩端的材料軸向縮短。
【結 語】
通過對某型機進氣道蒙皮工藝組合件爆炸脹形工藝研究，證明采用爆炸脹形工藝方案整體成形進氣道蒙皮是成功的，但毛坯與模具型腔的密封方案還需進一步改進。該工藝可以應用于類似零件的中小批量生產。
以下是正文：
標簽：
脹形工藝
