安徽工業大學學報：脹形對單點漸進成形厚度分布的影響
2022-02-24【作 者】周玉;錢健清;李志慶
【前 言】
板料數控漸進成形技術于20世紀90年代由日本學者松原茂夫首先提出，主要工藝過程為：利用CAM軟件設計零件并生成加工軌跡的NG代碼，該代碼控制數控漸進機床工具頭對板料進行分層加工，累計成形量變?yōu)檎w成形。與傳統板料沖壓成形方法相比，浙進成形由于其靈活性高、無需專用模具等優點而受到廣泛關注，近年來更是成為汽車零部件、醫療器械特殊零件等復雜零件的主要加工方式之一。理論上，數控漸進成形制件厚度分布應遵循正弦定理，當成形角確定后，制件的厚度分布是恒定的，而大量研究表明，局部區域厚度低于理論值，存在異常減薄現象，減薄帶的存在是阻碼漸進成形技術大規模應用的重要原因。日前，對于漸進成形厚度分布的相關研究尚處手初始探索階段，減薄帶的產生原因尚不明確，漸進成形板料厚度變化現律及誠薄帶產生原因有待深入探討。國內外學者對漸進成形技術的研究主要集中在成形性能、成形精度、溫熱成形等方面，對于漸進成形與其他成形方式相結合的復合成形方法研究較少。
而開展復合成形的相關研究可補漸進成形的部分缺陷，使?jié)u進成形技術在克服原有弊端的基礎上充分發揮其成形潛力、進而得到更加廣泛的關注和應用。

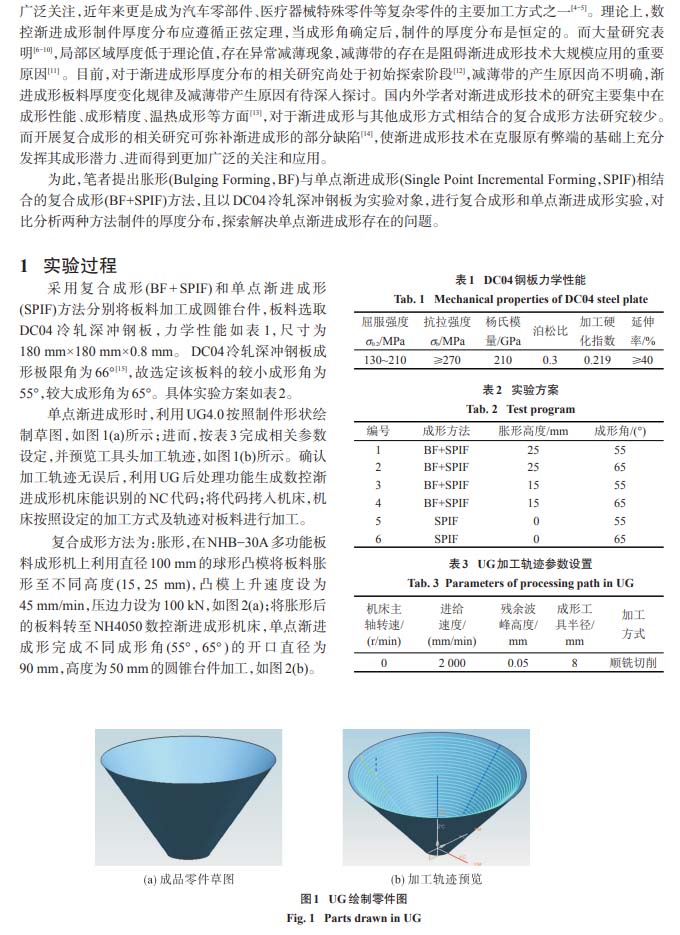

為此，筆者提出脹形（Bulging Forming,BF）與單點漸進成形（Single Point Incremental Forming,SPIF）相結合的復合成形（BF+SPIF）方法，且以DC04冷軋深沖鋼板為實驗對象，進行復合成形和單點漸進成形實驗，對比分析兩種方法制件的厚度分布，探索解決單點漸進成形存在的問題。

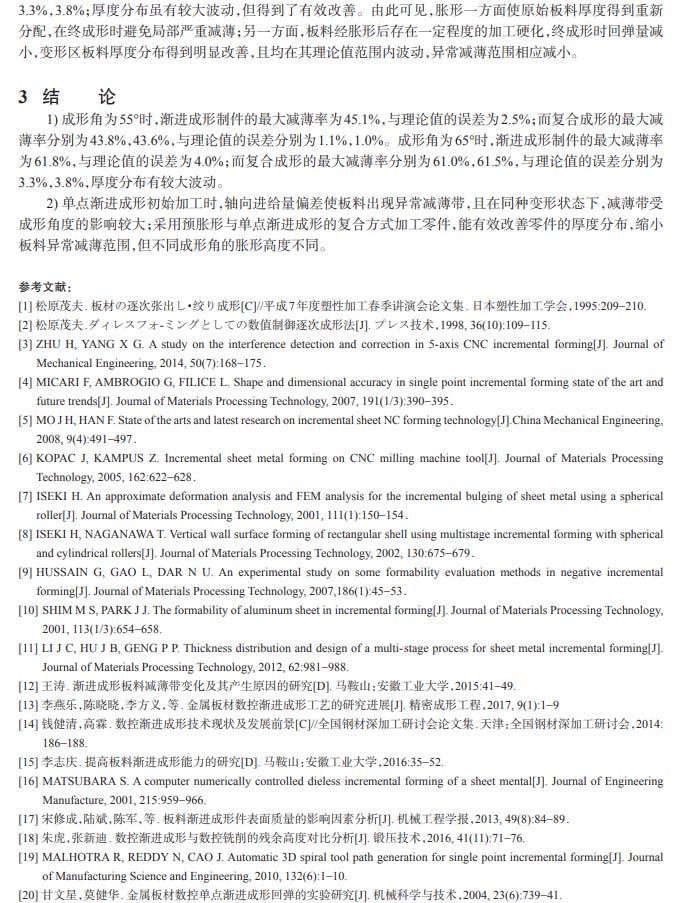

【結 論】
1）成形角為55°時，漸進成形制件的最大減薄率為45.1%，與理論值的誤差為2.5%；而復合成形的最大減薄率分別為43.8%，43.6%，與理論值的誤差分別為1.1%，1.0%。成形角為65o時，漸進成形制件的最大減薄率為61.8%，與理論值的誤差為4.0%；而復合成形的最大減薄率分別為610%，61.5%，與理論值的誤差分別為3.3%，3.8%，厚度分布有較大波動。
2）單點漸進成形初始加工時，軸向進給量差使板料出現異常減薄帶，且在同種變形狀態下，減薄帶受成形角度的影響較大；采用預脹形與單點浙進成形的復合方式加工零件，能有效改善零件的厚度分布，縮小板料異常減薄范圍，但不同成形角的脹形高度不同。
