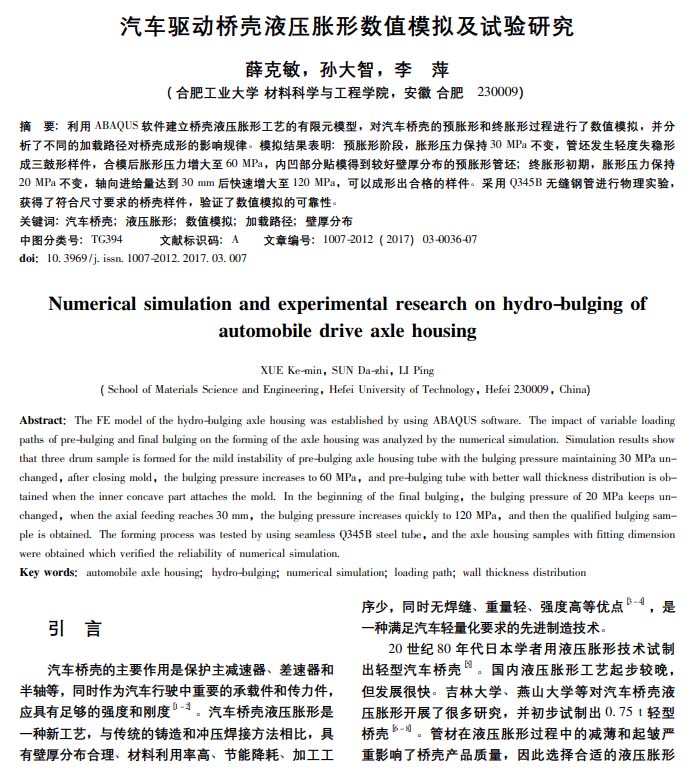

塑性工程學報：汽車驅動橋殼液壓脹形數值模擬及試驗研究
2021-08-11【作 者】薛克敏;孫大智;李萍
【摘 要】利用ABAQUS軟件建立橋殼液壓脹形工藝的有限元模型,對汽車橋殼的預脹形和終脹形過程進行了數值模擬,并分析了不同的加載路徑對橋殼成形的影響規律。模擬結果表明:預脹形階段,脹形壓力保持30 MPa不變,管坯發生輕度失穩形成三鼓形樣件,合模后脹形壓力增大至60 MPa,內凹部分貼模得到較好壁厚分布的預脹形管坯;終脹形初期,脹形壓力保持20 MPa不變,軸向進給量達到30 mm后快速增大至120 MPa,可以成形出合格的樣件。采用Q345B無縫鋼管進行物理實驗,獲得了符合尺寸要求的橋殼樣件,驗證了數值模擬的可靠性。

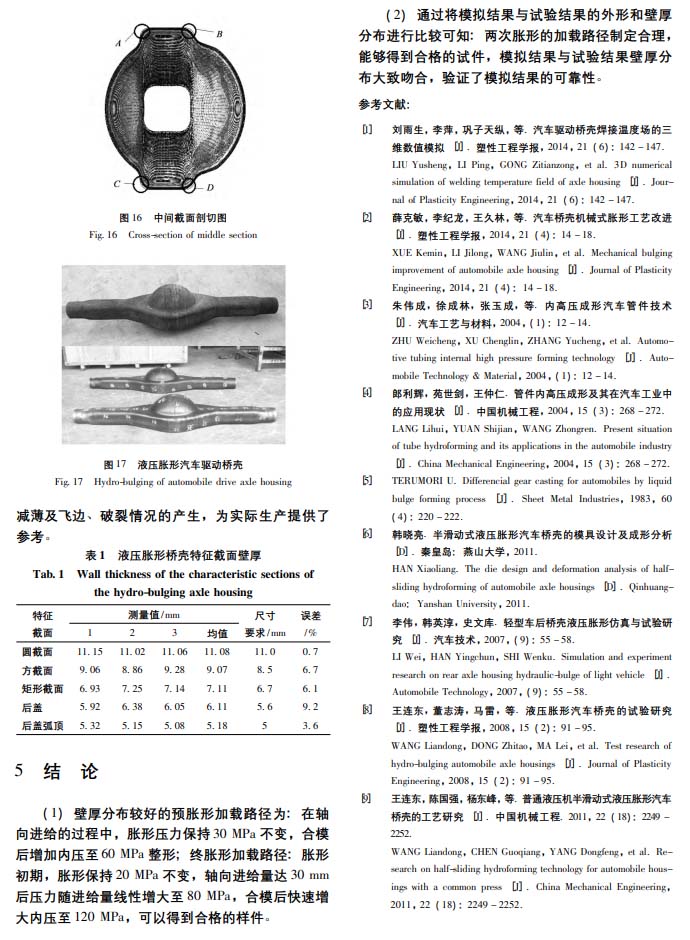

【結 論】通過將模擬結果與試驗結果的外形和壁厚分布進行比較可知：兩次脹形的加載路徑制定合理，能夠得到合適的試件，模擬結果與試驗結果壁厚分布大致吻合，驗證了模擬結果的可靠性。
以下是正文：
標簽：
液壓脹形
