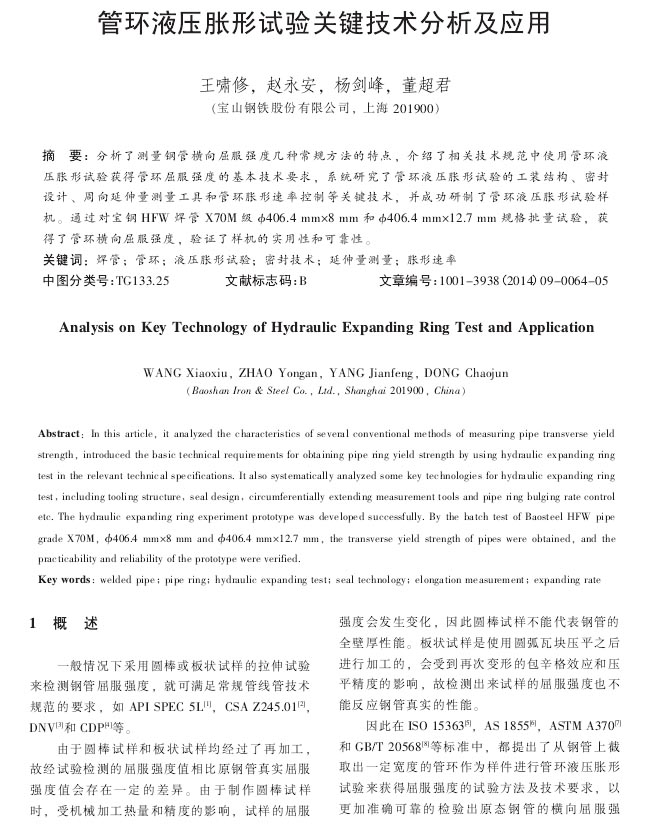

焊管：管環液壓脹形試驗關鍵技術分析及應用
2021-09-22【作 者】王嘯修;趙永安;楊劍峰;董超君
【摘 要】分析了測量鋼管橫向屈服強度幾種常規方法的特點,介紹了相關技術規范中使用管環液壓脹形試驗獲得管環屈服強度的基本技術要求,系統研究了管環液壓脹形試驗的工裝結構、密封設計、周向延伸量測量工具和管環脹形速率控制等關鍵技術,并成功研制了管環液壓脹形試驗樣機。通過對寶鋼HFW焊管X70M級準406.4 mm×8 mm和準406.4 mm×12.7 mm規格批量試驗,獲得了管環橫向屈服強度,驗證了樣機的實用性和可靠性。

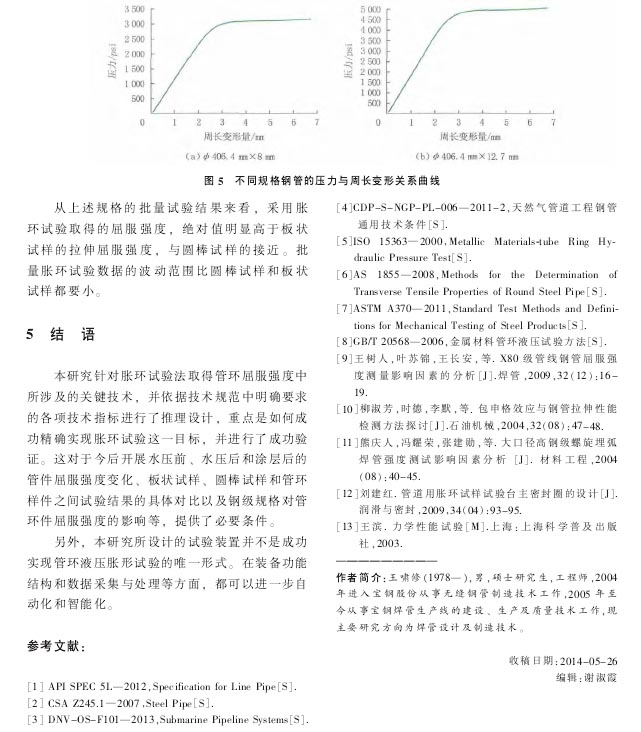

【結 論】本研究針對脹環試驗法取得管環屈服強度中所涉及的關鍵技術，并依據技術規范中明確要求的各項技術指標進行了推理設計，重點是如何成功精確實現脹環試驗這一目標，并進行了成功驗證。這對于今后開展水壓前、水壓后和涂層后的管件屈服強度變化、板狀試樣、圓棒試樣和管環樣件之間試驗結果的具體對比以及鋼級規格對管環件屈服強度的影響等，提供了必要條件。
另外，本研究所設計的試驗裝置并不是成功實現管環液壓脹形試驗的唯一形式。在裝備功能結構和數據采集與處理等方面，都可以進一步自動化和智能化。

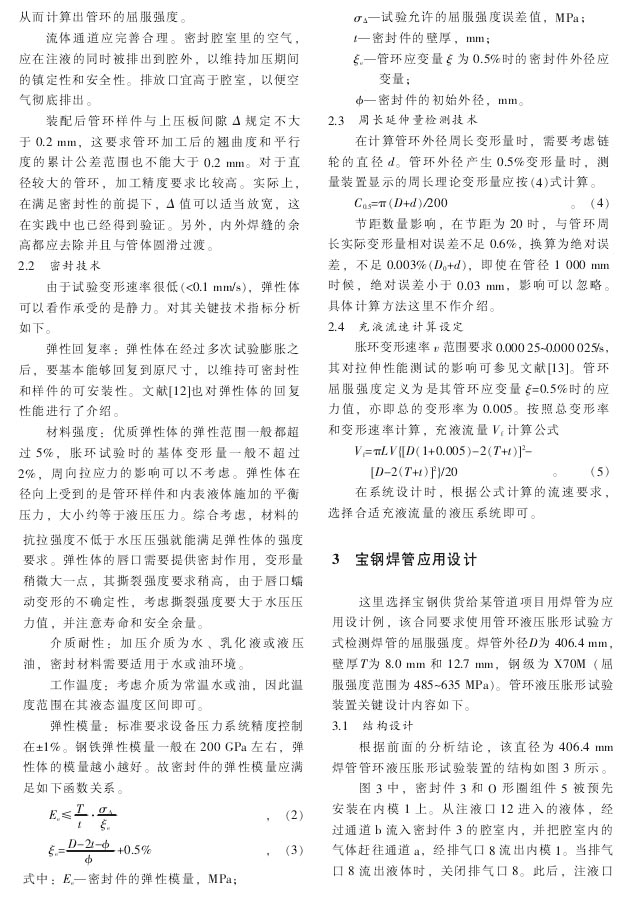

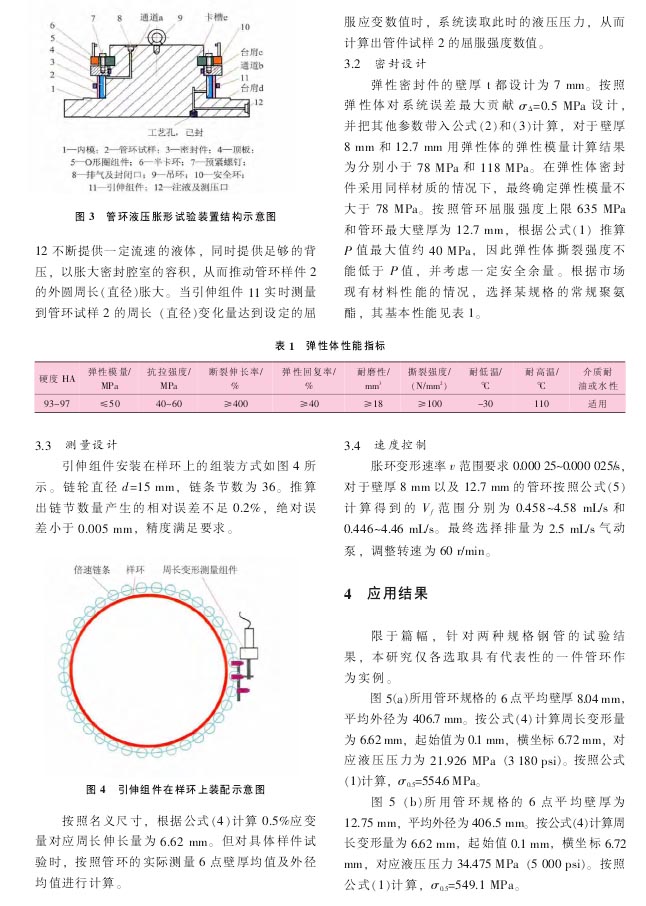

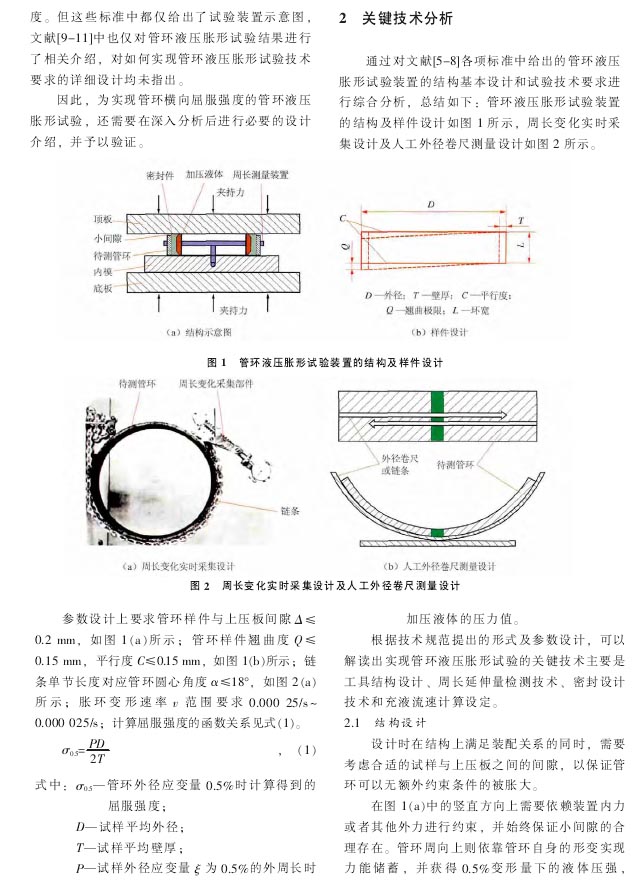

以下是正文：
