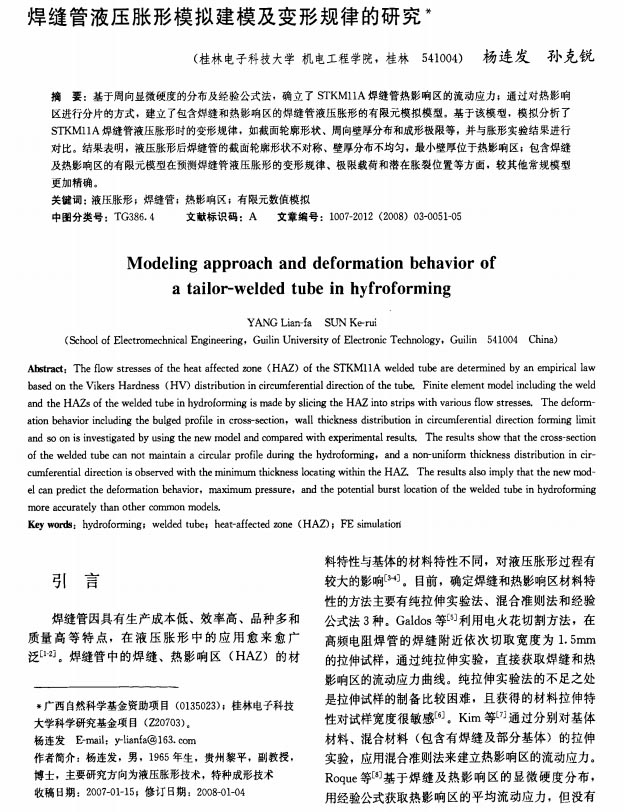

塑性工程學報：焊縫管液壓脹形模擬建模及變形規律的研究
2021-09-23【作 者】楊連發;孫克銳
【摘 要】基于周向顯微硬度的分布及經驗公式法,確立了STKM11A焊縫管熱影響區的流動應力;通過對熱影響區進行分片的方式,建立了包含焊縫和熱影響區的焊縫管液壓脹形的有限元模擬模型。基于該模型,模擬分析了STKM11A焊縫管液壓脹形時的變形規律,如截面輪廓形狀、周向壁厚分布和成形極限等,并與脹形實驗結果進行對比。結果表明,液壓脹形后焊縫管的截面輪廓形狀不對稱、壁厚分布不均勻,最小壁厚位于熱影響區;包含焊縫及熱影響區的有限元模型在預測焊縫管液壓脹形的變形規律、極限載荷和潛在脹裂位置等方面,較其他常規模型更加精確。

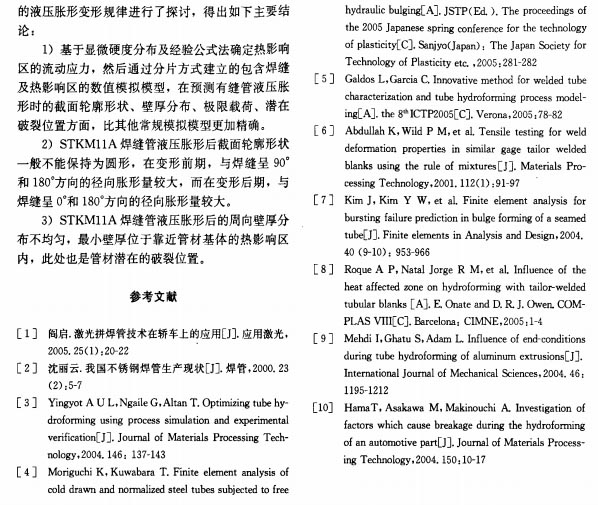

【結 論】
探討了STKM11A焊縫管液壓脹形的數值模擬的建模方法，通過數值模擬和實驗研究，對焊縫管的液壓脹形變形規律進行了探討，得出如下主要結論：
1、基于顯微硬度分布及經驗公式法確定熱影響區的流動應力，然后通過分片方式建立的包含焊縫及熱影響區的數值模擬模型，在預測有縫管液壓脹形時的截面輪廓形狀、壁厚分布、極限載荷、潛在破裂位置方面，比其他常規模擬模型更加精確。
2、STKM11A焊縫管液壓脹形后截面輪廓形狀一般不能保持為圓形，在變形前期，與焊縫呈90o和180o方向的徑向脹形量較大，而在變形后期，與焊縫呈0o和180o方向的徑向脹形量較大。
3、STKM11A焊縫管液壓脹形后的周向壁厚分布不均勻，最小壁厚位于靠近管材基體的熱影響區內，此處也是管材潛在的破裂位置。

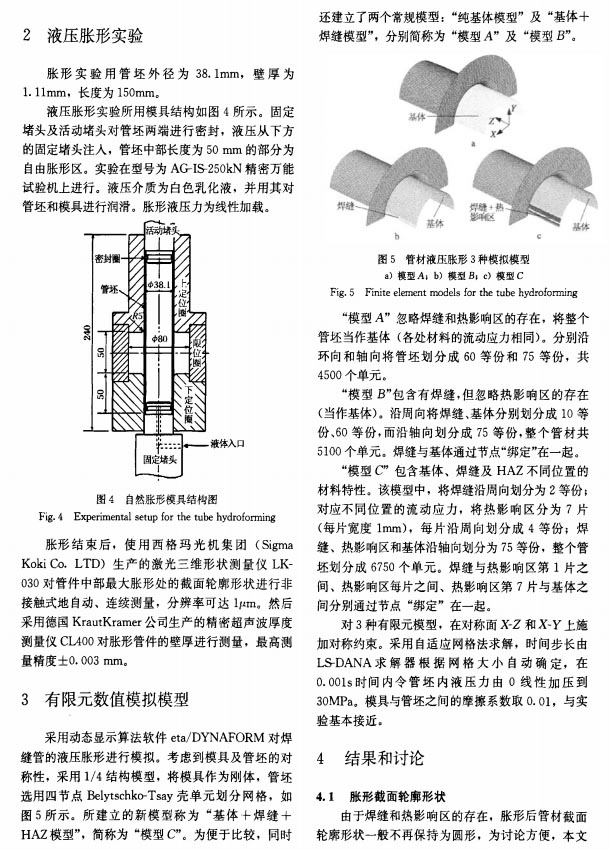

以下是正文：
