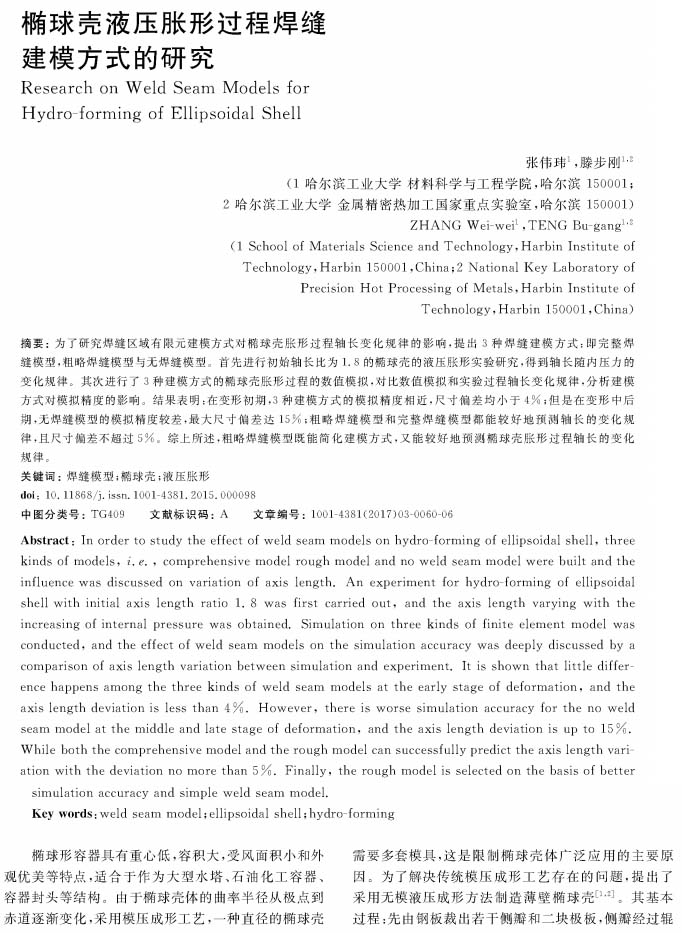

材料工程：橢球殼液壓脹形過程焊縫建模方式的研究
2021-07-29【作 者】張偉瑋;滕步剛
【摘 要】為了研究焊縫區域有限元建模方式對橢球殼脹形過程軸長變化規律的影響,提出3種焊縫建模方式:即完整焊縫模型,粗略焊縫模型與無焊縫模型。首先進行初始軸長比為1.8的橢球殼的液壓脹形實驗研究,得到軸長隨內壓力的變化規律。其次進行了3種建模方式的橢球殼脹形過程的數值模擬,對比數值模擬和實驗過程軸長變化規律,分析建模方式對模擬精度的影響。結果表明:在變形初期,3種建模方式的模擬精度相近,尺寸偏差均小于4%;但是在變形中后期,無焊縫模型的模擬精度較差,最大尺寸偏差達15%;粗略焊縫模型和完整焊縫模型都能較好地預測軸長的變化規律,且尺寸偏差不超過5%。綜上所述,粗略焊縫模型既能簡化建模方式,又能較好地預測橢球殼脹形過程軸長的變化規律。

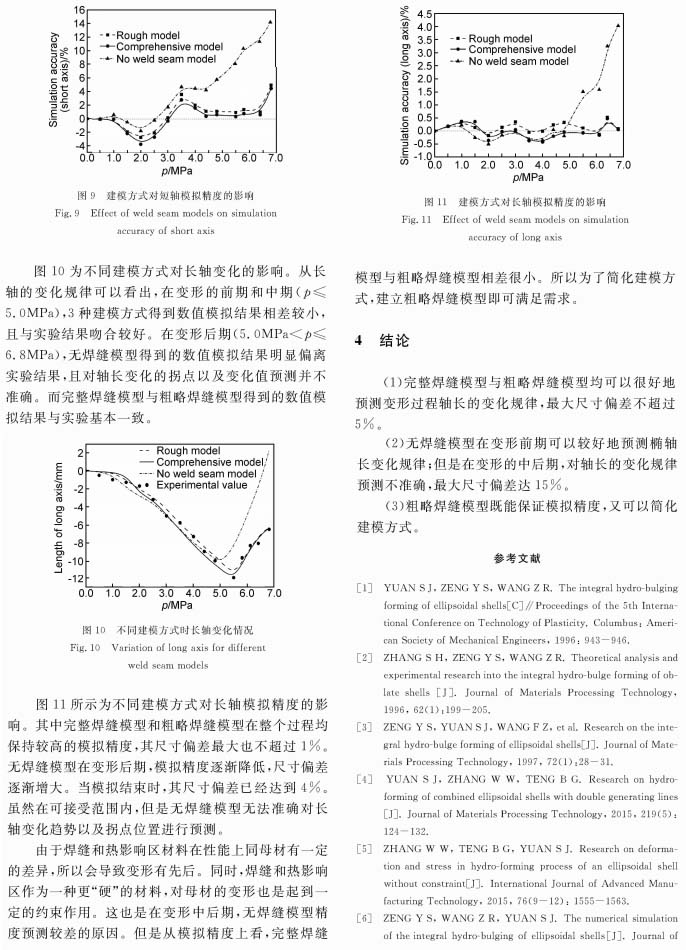

【結 論】
（1）完整焊接模型與粗略焊接模型均可以很好地預測變形過程軸長的變化規律，最大尺寸偏差不超過5%。
（2）無焊縫模型在變形前期可以較好地預測橢軸長變化規律；但是在變形的中后期，對軸長的變化規律預測不準確，最大尺寸偏差達15%。
（3）粗略焊縫模型既能保證模擬精度，又可以簡化建模方式。
以下是正文：
標簽：
液壓脹形
