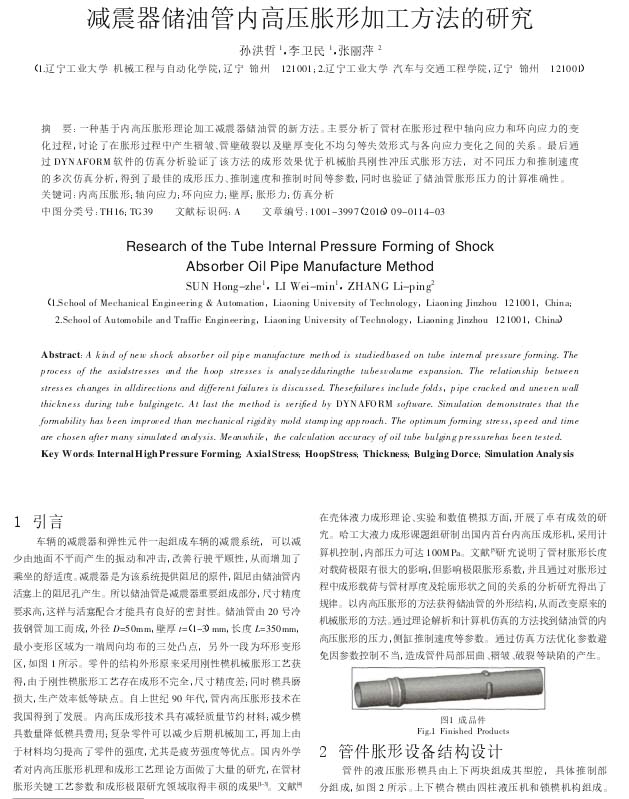

機械設計與制造：減震器儲油管內高壓脹形加工方法的研究
2022-04-14【作 者】 孫洪哲;李衛民;張麗萍
【引 言】
車輛的減震器和彈性元件一起組成車輛的減震系統，可以減少由地面不平而產生的振動和沖擊，改善行駛平順性，從而增加了乘坐的舒適度。減震器是為該系統提供阻尼的原件，阻尼由儲油管內活塞上的阻尼孔產生。所以儲油管是減震器重要組成部分，尺寸精度要求高，這樣與活塞配合才能具有良好的密封性。儲油管由20號冷拔鋼管加工而成，外徑D=50mm，壁厚t=（1~3）mm，長度L=350mm，最小變形區域?yàn)橐欢酥芟蚓嫉娜幫裹c(diǎn)，另外一段為環形變形區，如圖1所示。零件的結構外形原來采用剛性模機械脹形工藝獲得，由于剛性模脹形工藝存在成形不完全，尺寸精度差;同時模具磨損大，生產效率低等缺點。自上世紀90年代，管內高壓脹形技術在我國得到了發展。內高壓成形技術具有減輕質量節約材料;減少模具數量降低模具費用;復雜零件可以減少后期機械加工，再加上由于材料均勻提高了零件的強度，尤其是疲勞強度等優點。國內外學者對內高壓脹形機理和成形工藝?yán)碚摲矫孀隽舜罅康难芯浚诠懿拿浶侮P(guān)鍵工藝參數和成形極限研究領域取得豐碩的成果【1-3】。
文獻在殼體液力成形理論、實驗和數值模擬方面，開展了卓有成效的研究。哈工大液力成形課題組研制出國內首臺內高壓成形機，采用計算機控制，內部壓力可達100MPa。文獻【5】研究說明了管材脹形長度對載荷極限有很大的影響，但影響極限脹形系數，并且通過對脹形過程中成形載荷與管材厚度及輪廓形狀之間的關系的分析研究得出了規律。以內高壓脹形的方法獲得儲油管的外形結構，從而改變原來的機械脹形的方法。通過理論解析和計算機仿真的方法找到儲油管的內高壓脹形的壓力，側缸推制速度等參數。通過仿真方法優化參數避免因參數控制不當，造成管件局部屈曲、褶皺、破裂等缺陷的產生。
【管件脹形設備結構設計】

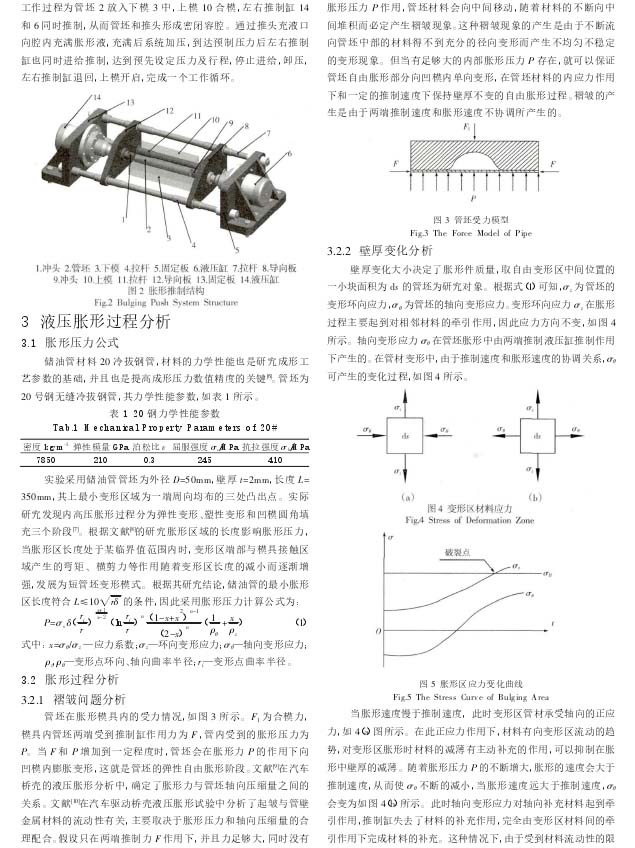

管件的液壓脹形模具由上下兩塊組成其型腔，具體推制部分組成，如圖2所示。上下模合模由四柱液壓機和鎖模機構組成。
工作過程為管坯2放入下模3中，上模10合模，左右推制缸14和6同時推制，從而管坯和推頭形成密閉容腔。通過推頭充液口向腔內充滿脹形液，充滿后系統加壓，到達預制壓力后左右推制缸也同時進給推制，達到預先設定壓力及行程，停止進給，卸壓，左右推制缸退回，上模開啟，完成一個工作循環。
【結 論】

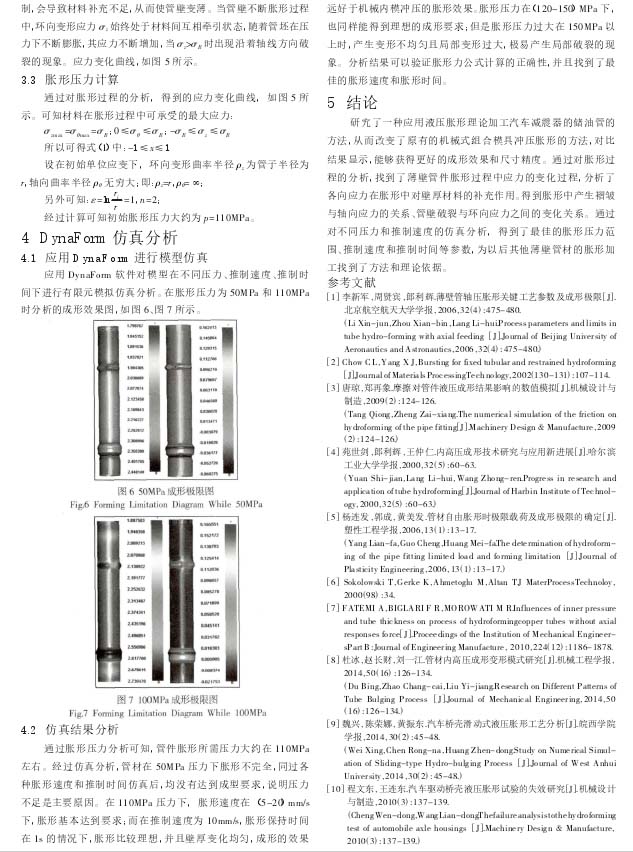

研究了一種應用液壓脹形理論加工汽車減震器的儲油管的方法，從而改變了原有的機械式組合模具沖壓脹形的方法，對比結果顯示，能夠獲得更好的成形效果和尺寸精度。通過對脹形過程的分析，找到了薄壁管件脹形過程中應力的變化過程，分析了各向應力在脹形中對壁厚材料的補充作用。得到脹形中產生褶皺與軸向應力的關系、管壁破裂與環向應力之間的變化關系。通過對不同壓力和推制速度的仿真分析，得到了最佳的脹形壓力范圍、推制速度和推制時間等參數，為以后其他薄壁管材的脹形加工找到了方法和理論依據。
