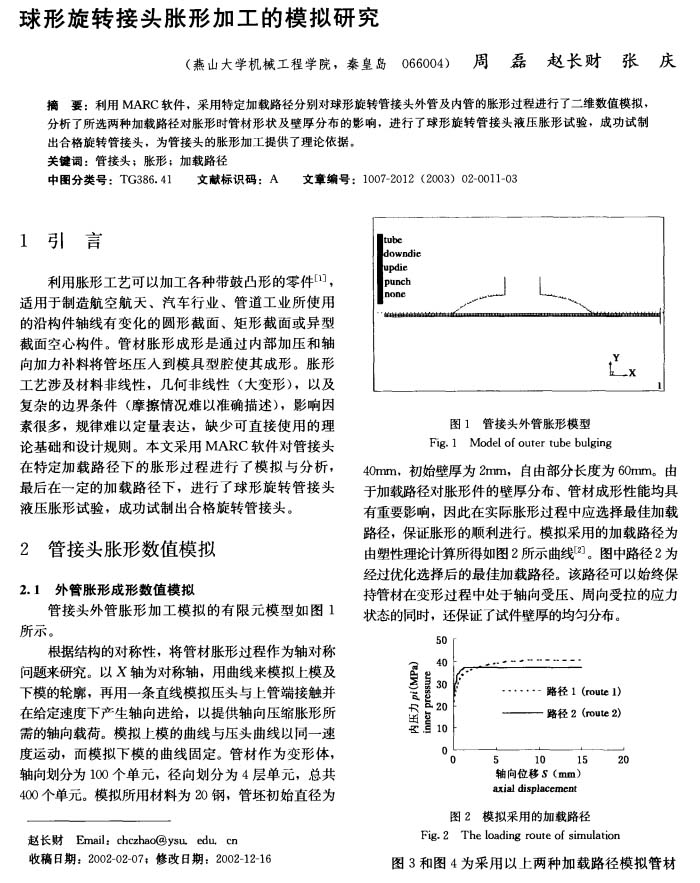

塑性工程學報：球形旋轉接頭脹形加工的模擬研究
2022-01-12【作 者】周磊;趙長財;張慶
【摘 要】利用MARC軟件,采用特定加載路徑分別對球形旋轉管接頭外管及內管的脹形過程進行了二維數值模擬,分析了所選兩種加載路徑對脹形時管材形狀及壁厚分布的影響,進行了球形旋轉管接頭液壓脹形試驗,成功試制出合格旋轉管接頭,為管接頭的脹形加工提供了理論依據。
【引 言】利用脹形工藝可以各種帶鼓凸形的零件，適用于制造航空航天、汽車行業、管道工業所使用的沿構件軸線有變化的圓形截面、矩形截面或異形截面空心構件，管材脹形成形是通過內部加壓和軸向加力補料將管坯壓入到模具型腔使其成形。脹形工藝涉及材料非線性，幾何非線性（大變形），以及復雜的邊界條件（摩擦情況難以準確描述），影響因素很多，規律難以定量表達，缺少可直接使用的理論基礎和設計規則。本文采用MARC軟件對管接頭在特定加載路徑下的脹形過程進行了模擬和分析，最后在一定的加載路徑下，進行了球形旋轉管接頭液壓脹形試驗，成功試制出合格的旋轉管接頭。

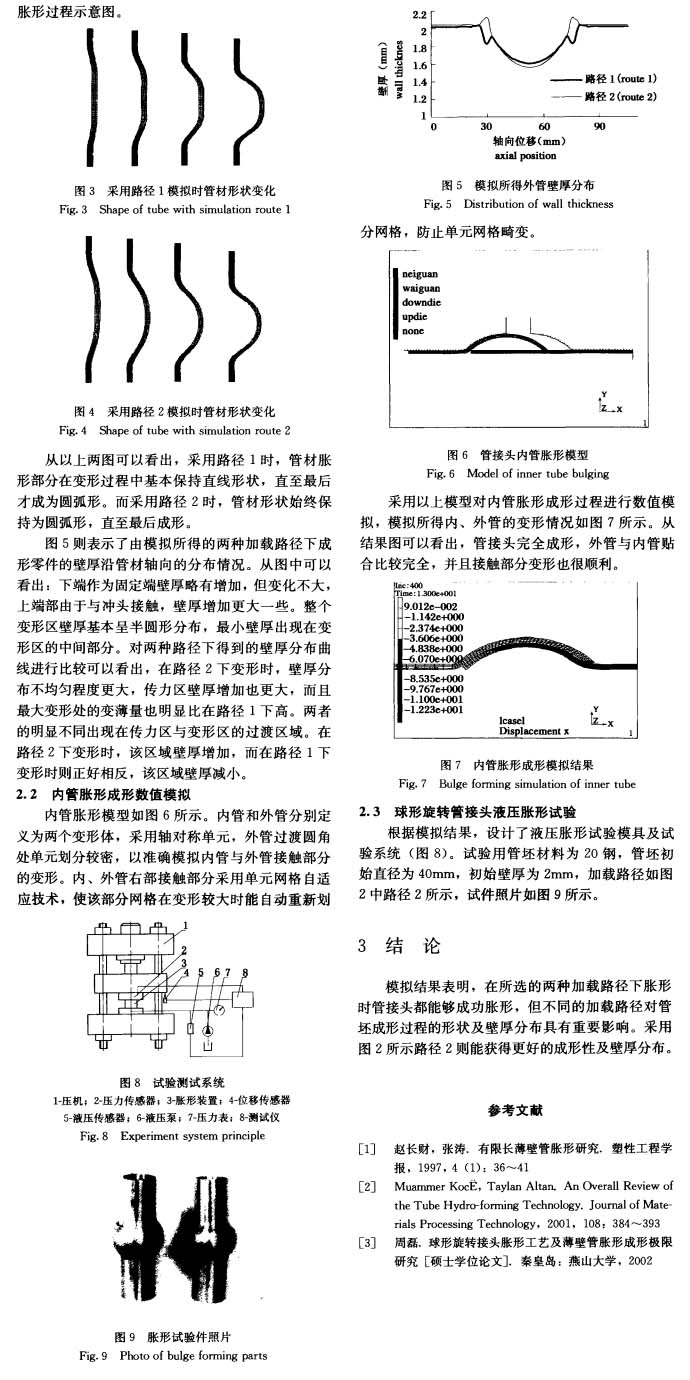

【結 論】模擬結果表明，在所選的兩種加載路徑下脹形時管接頭都能夠成功脹形，但不同的加載路徑對管坯成形過程的形狀及壁厚分布具有重要影響。采用圖2所示路徑2則能獲得更好的成形性及壁厚分布。
以下是正文：
標簽：
脹形加工
