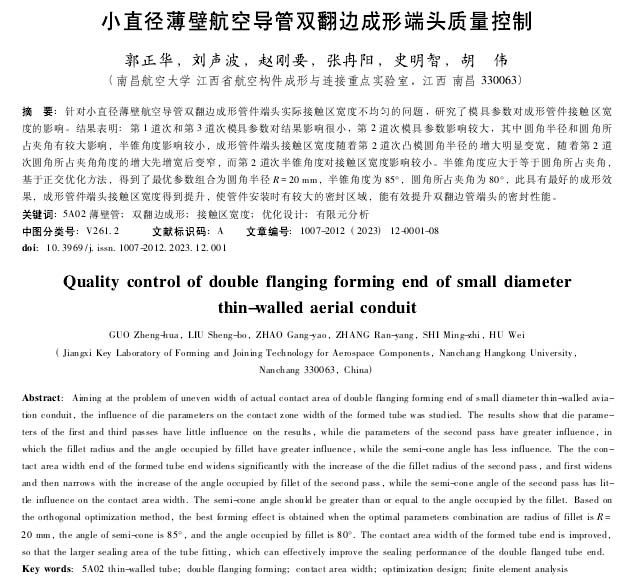

塑性工程學報：小直徑薄壁航空導管雙翻邊成形端頭質量控制
2024-01-13【作 者】郭正華;劉聲波;趙剛要;張冉陽;史明智;胡偉
【引 言】
航空管路系統肩負著整個飛行器輸送流體的重要職能，是整個飛行器不可或缺的。如今直升機和無人機的迅速發展使得小直徑導管的應用更加廣泛。在飛行器極端服役條件下，管路連接系統存在端頭結構密封性差、容易出現滲漏以及連接部件松動、泄露和裂紋等動態失效問題。很大程度上影響了我國航空管路制造技術的發展，制約了其在先進飛機、航空發動機中的應用。
本文基于ABAQUS有限元仿真軟件結合試驗研究，分析了優化第2道次模具參數對小直徑導管雙翻邊成形后對管端接觸區寬度的影響，控制該型導管成形管件穩定形成較大的接觸區寬度，提升該管件安裝時雙翻邊管接頭的密封性能，為后續研究提供支撐。

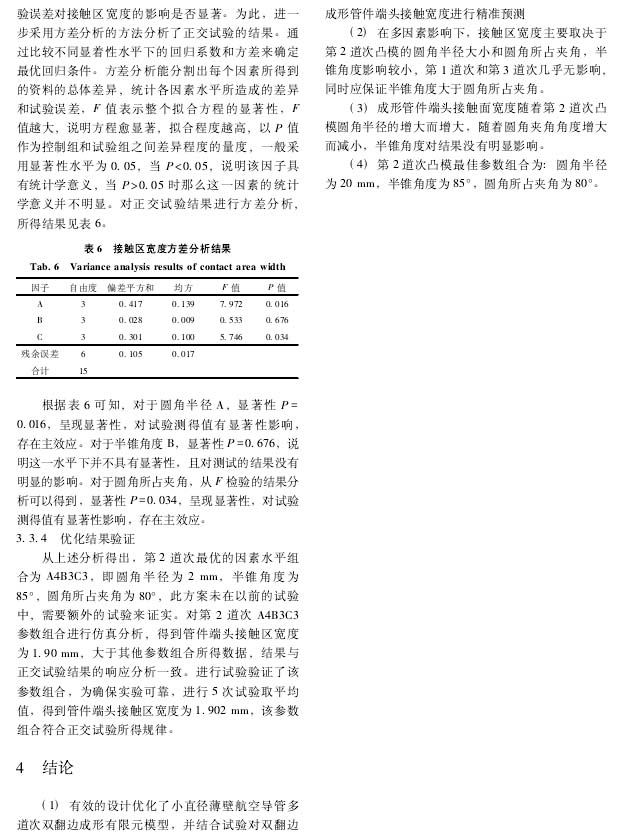

【結 論】
(1)有效的設計優化了小直徑薄壁航空導管多道次雙翻邊成形有限元模型，并結合試驗對雙翻邊成形管件端頭接觸寬度進行精準預測。
(2)在多因素影響下，接觸區寬度主要取決于第2道次凸模的圓角半徑大小和圓角所占夾角，半錐角度影響較小，第1道次和第3道次幾乎無影響，同時應保證半錐角度大于圓角所占夾角。
(3)成形管件端頭接觸面寬度隨著第2道次凸模圓角半徑的增大而增大，隨著圓角夾角角度增大而減小，半錐角度對結果沒有明顯影響。
(4)第2道次凸模最佳參數組合為:圓角半徑為20 mm，半錐角度為 85o，圓角所占夾角為80o。
以下是正文：
