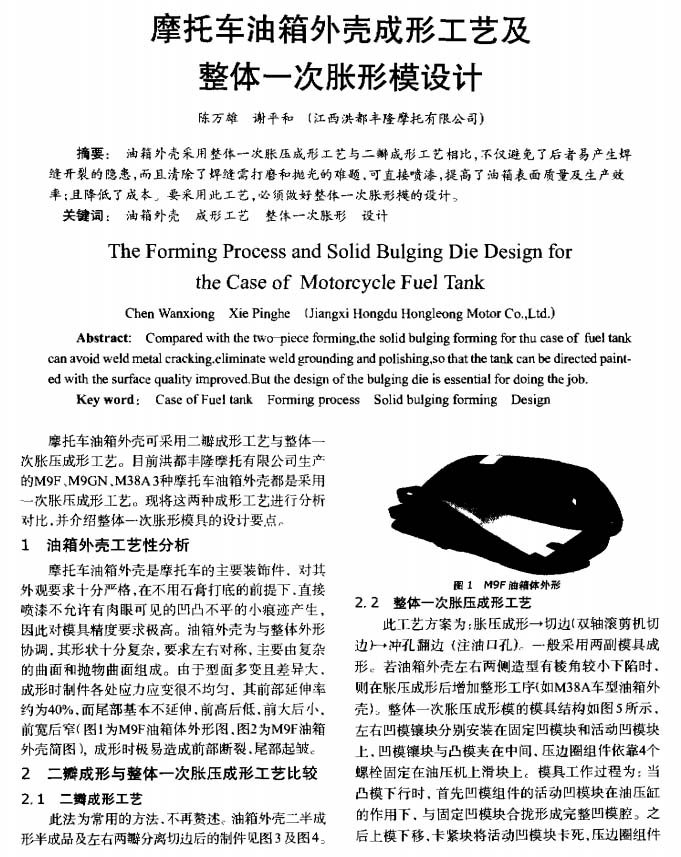

摩托車技術：摩托車油箱外殼成形工藝及整體一次脹形模設計
2022-09-30【作 者】陳萬雄;謝平和
【前 言】
摩托車油箱外殼可采用二瓣成形工藝與整體一 次脹壓成形工藝。目前洪都豐隆摩托有限公司生產 的M9F、M9GN、M38A3種摩托車油箱外殼都是采用 一 次脹壓成形工藝 ?，F(xiàn)將這兩種成形工藝進行分析對比，并介紹整體一次脹形模具的設計要點。
【油箱外殼工藝性分析】

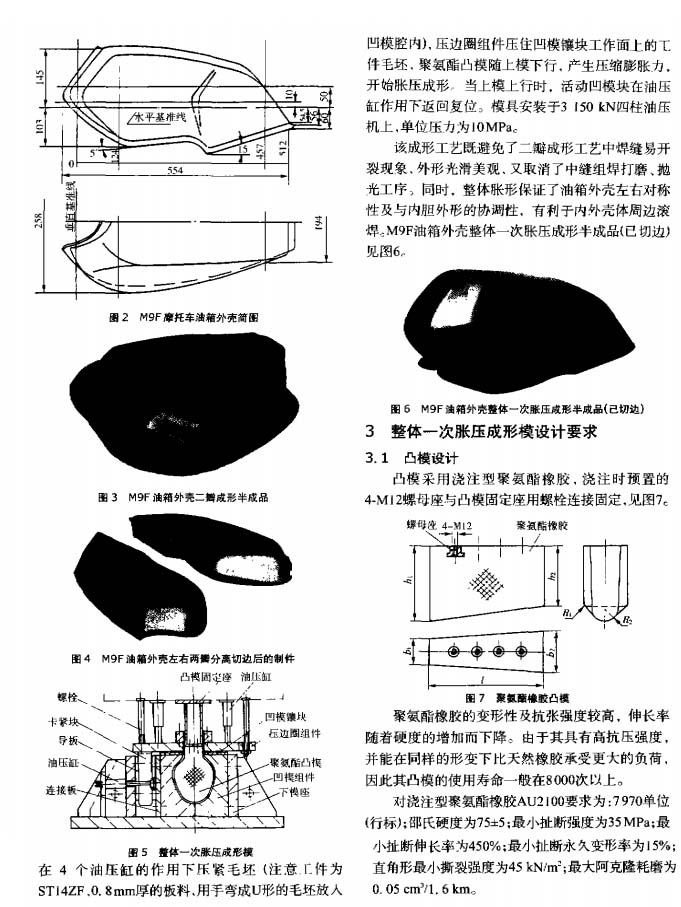

摩托車油箱外殼是摩托車的主要裝飾件 ，對其外觀要求十分嚴格 ，在不用石膏打底的前提下。直接噴漆不允許有肉眼可見的凹凸不平的小痕跡產生， 因此對模具精度要求極高。油箱外殼為與整體外形協調。其形狀 十分復雜 ，要求左右對稱，主要由復雜的曲面和拋物曲面組成 。由于型面多變且差異大。成形時制件各處應力應變很不均勻 ，其前部延伸率約為40％，而尾部基本不延伸 ，前高后低 ，前大后小， 前寬后窄(圖1為M9F油箱體外形圖，圖2為M9F油箱外殼簡圖 )，成形時極易造成前部斷裂，尾部起皺。

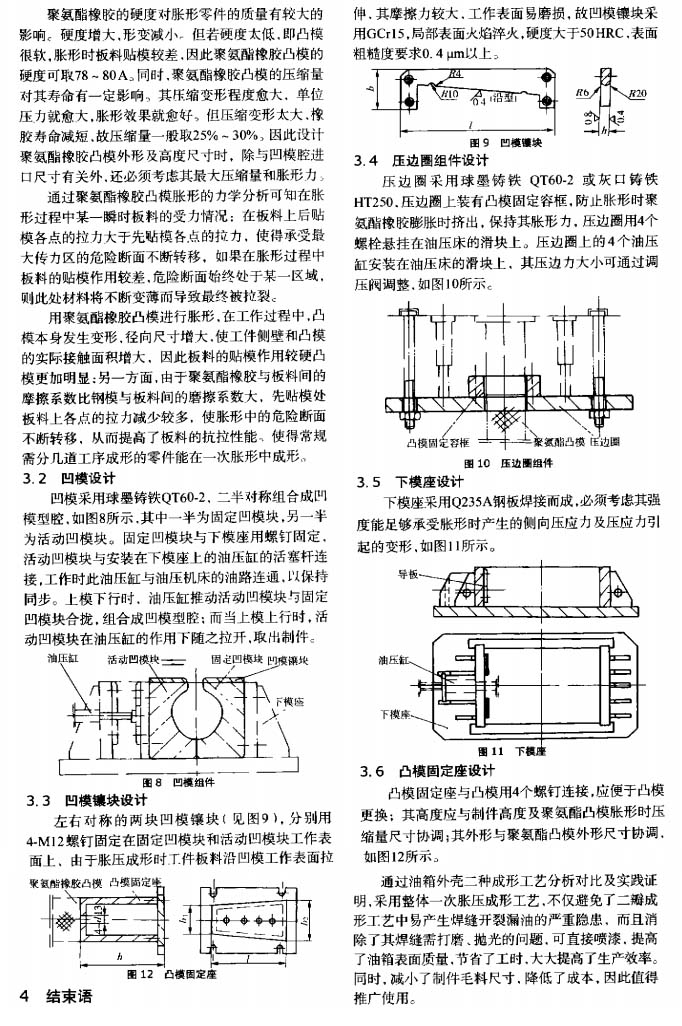

【結束語】
通過油箱外殼二種成形工藝分析對 比及實踐證 明，采用整體一次脹壓成形工藝 ，不僅避免了二瓣成 形工藝中易產生焊縫開裂漏油的嚴重隱患 ，而且消 除了其焊縫需打磨 、拋光的問題 ，可直接噴漆 ，提高 了油箱表面質量，節省了工時，大大提高了生產效率。 同時 ，減小 了制件毛料尺寸，降低了成本 ，因此值得推廣使用。
