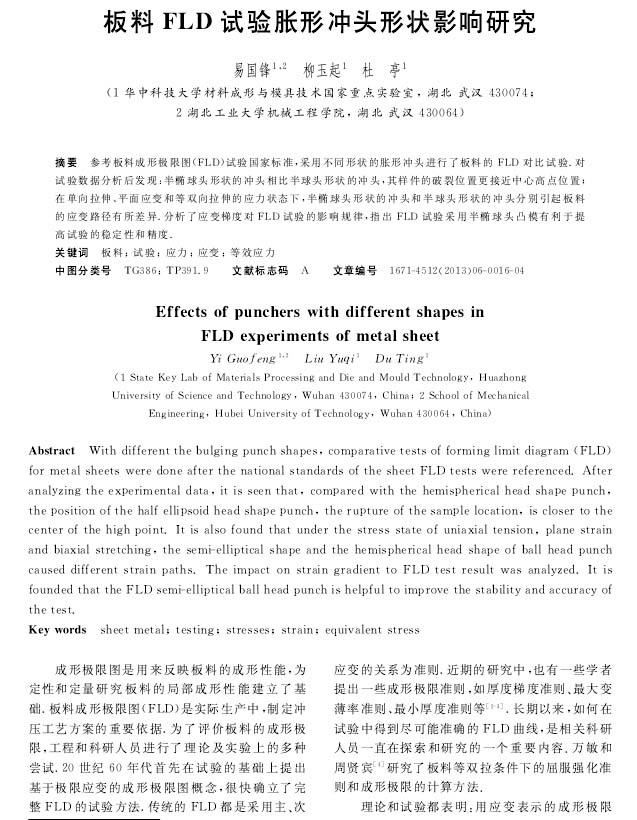

華中科技大學學報：板料FLD試驗脹形沖頭形狀影響研究
2022-05-27【作 者】易國鋒;柳玉起;杜亭
【前 言】
成形極限圖是用來反映板料的成形性能，為定性和定量研究板料的局部成形性能建立了基礎。板料成形極限圖(FLD)是實際生產中，制定沖壓工藝方案的重要依據.為了評價板料的成形極限，工程和科研人員進行了理論及實驗上的多種嘗試。20世紀60年代首先在試驗的基礎上提出基于極限應變的成形極限圖概念，很快確立了完整FLD的試驗方法。傳統的FLD都是采用主、次應變的關系為準則。近期的研究中，也有一些學者提出一些成形極限準則，如厚度梯度準則、最大變薄率準則、最小厚度準則等[1-3]。長期以來，如何在試驗中得到盡可能準確的FLD曲線，是相關科研人員一直在探索和研究的一個重要內容。萬敏和周賢賓[4]研究了板料等雙拉條件下的屈服強化準則和成形極限的計算方法。

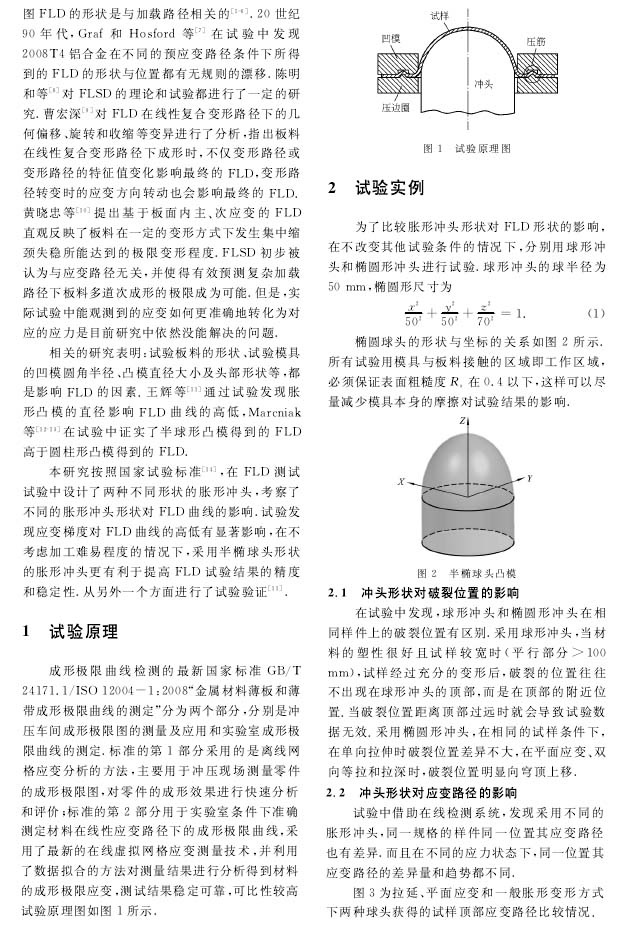

本研究按照國家試驗標準[14]，在FLD測試試驗中設計了兩種不同形狀的脹形沖頭，考察了不同的脹形沖頭形狀對FLD曲線的影響。試驗發現應變梯度對FLD曲線的高低有顯著影響，在不考慮加工難易程度的情況下，采用半橢球頭形狀的脹形沖頭更有利于提高FLD試驗結果的精度和穩定性。從另外一個方面進行了試驗驗證仁[11]。
【結果分析】
半球形沖頭和半橢球沖頭在對板料的拉深深度相同的情況下，與板料相接觸的法線與沖壓方向的角度不同；在摩擦系數相同的情況下，由表面正壓力引起的摩擦力大小和方向都不同，即等效應力的大小和方向都不同.此外，在沖頭相同的下壓速度下，半球頭和半橢球頭的應變速率也不一樣.對于半球頭，在整個成形過程中應變梯度基本不變;對于半橢球頭，在和板料依次接觸過程中，板料的應變是變化的，即有應變梯度的存在。
應變梯度和摩擦力的差異是導致破裂位置和應變路徑不同的重要原因。

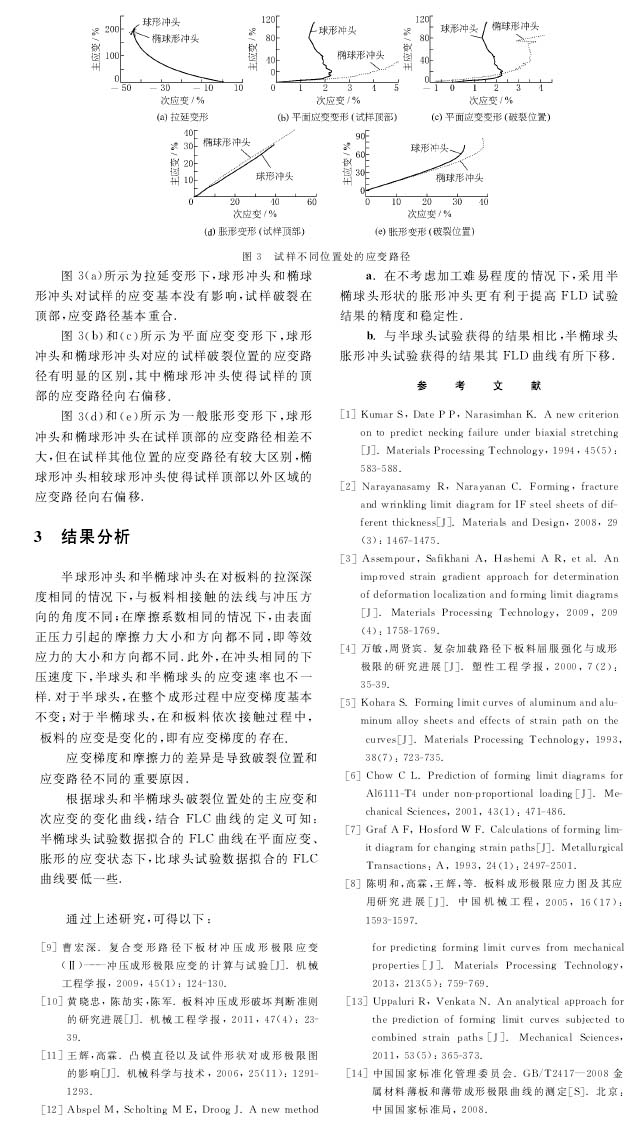

根據球頭和半橢球頭破裂位置處的主應變和次應變的變化曲線，結合FLC曲線的定義可知:半橢球頭試驗數據擬合的FLC曲線在平面應變、脹形的應變狀態下，比球頭試驗數據擬合的FLC曲線要低一些。
通過上述研究，可得以下:
a.在不考慮加工難易程度的情況下，采用半橢球頭形狀的脹形沖頭更有利于提高FLD試驗結果的精度和穩定性。
b.與半球頭試驗獲得的結果相比，半橢球頭脹形沖頭試驗獲得的結果其FLD曲線有所下移。
