材料科學與工藝：橢圓凹模液壓脹形法制作成形極限圖
2023-07-19【作 者】李春峰;李雪春;楊玉英

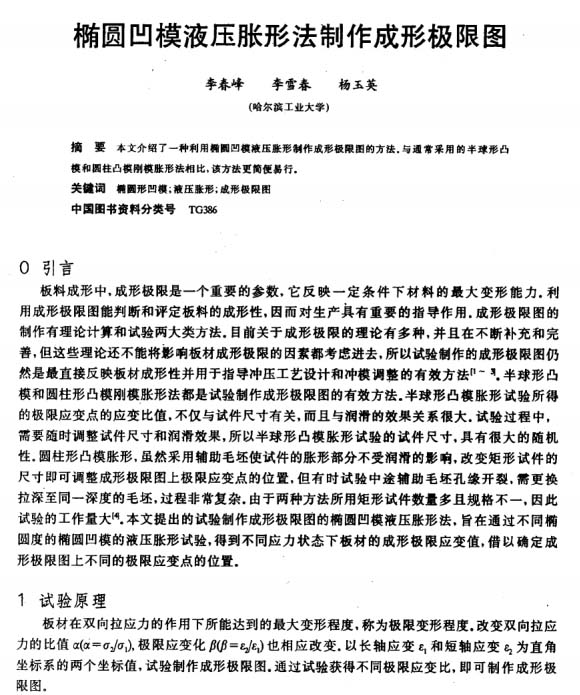

【引 言】
板料成形中，成形極限是一個重要的參數，它反映一定條件下材料的最大變形能力。利用成形極限圖能判斷和評定板料的成形性，因而對生產具有重要的指導作用。成形極限圖的制作有理論計算和試驗兩大類方法。目前關于成形極限的理論有多種，并且在不斷補充和完善，但這些理論還不能將影響板材成形極限的因素都考慮進去，所以試驗制作的成形極限圖仍然是最直接反映板材成形性并用于指導沖壓工藝設計和沖模調整的有效方法[1~3]。
本文提出的試驗制作成形極限圖的橢圓凹模液壓脹形法，旨在通過不同橢圓度的橢圓凹模的液壓脹形試驗，得到不同應力狀態下板材的成形極限應變值，借以確定成形極限圖上不同的極限應變點的位置。

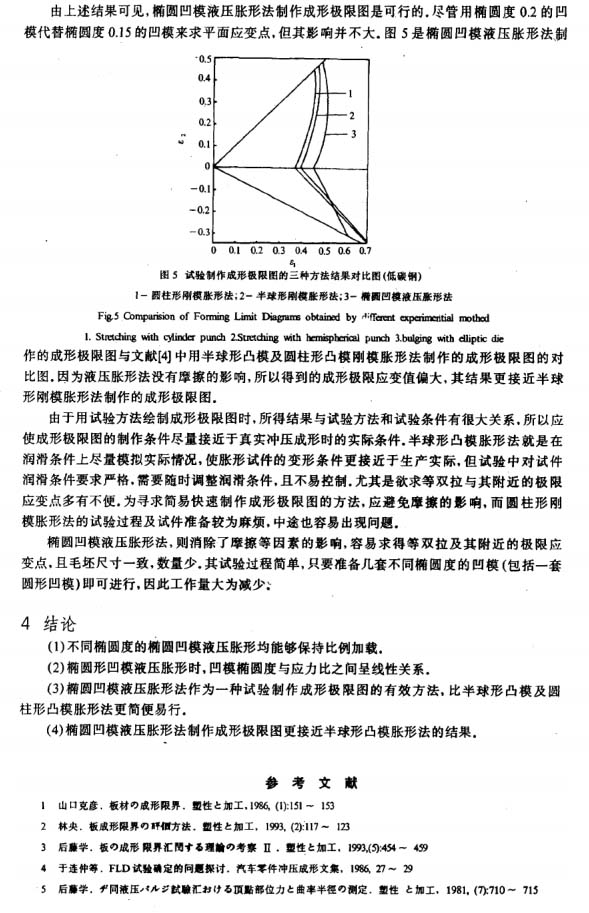

【結 論】
（1）不同橢圓度的橢圓凹模液壓脹形均能夠保持比例加載；
（2）橢圓形凹模液壓脹形時，凹模橢圓度與應力比之間呈線性關系；
（3）橢圓凹模液壓脹形法作為一種試驗制作成形極限圖的有效方法，比半球形凸模及圓柱形凸模脹形法更簡便易行。
（4）橢圓凹模液壓脹形法制作成形極限圖更接近半球形凸模脹形法的結果。
以下是正文：
標簽：
液壓脹形
