鍛造與沖壓：淺談橋形件的成形工藝
2024-01-12【作 者】王紅偉;宗珂;孫娜娜
【前 言】
橋形零件由于其形狀像跨越在河流上方的拱橋，中間窄長面為人行通道，兩側似護欄而得名，在沖壓行業內屬于常見的內板件，一般為加強件。比如汽車的中央通道加強板、拖拉機的機罩蓋板加強梁等。
該類零件形狀起伏較大，成形性較差。目前主要有兩種成形方法：拉延成形和翻邊成形，且行業內常用拉延工藝。拉延工藝的優點為零件成形充分，修邊后零件回彈較?。蝗秉c(diǎn)為材料利用率較低，前期的拉延面等工藝設計復雜，且模具結構較復雜、成本較高。相對而言，翻邊成形工藝的優點為材料利用率較高，工藝設計及模具結構較簡單，制造及后期維護成本較低；缺點為零件部分區域成形不充分，可能造成后序修邊后零件回彈。在實際應用中需要針對不同零件，選出最優的成形方案。
【結 論】
橋形件作為常見的沖壓加強件，采用翻邊成形工藝還是拉延工藝，需要根據零件的具體結構進行分析。本文通過對三個典型的橋形件工藝分析對比，總結出該類零件的成形工藝特點，希望對其他類似零件進行工藝策劃時有所啟發。該類零件從工藝上分析，采用拉延成形工藝，可以使其產生最大區域的塑性變形，防止后續修邊后零件回彈。但是，拉延工藝使零件的材料利用率降低到 50% 以下，對零件的成本控制影響較大。采用翻邊成形工藝，材料利用率可以達到約70%，較拉延工藝提高了近 20%。
采用翻邊成形工藝可以有效提高材料利用率，但是零件結構應該滿足：⑴零件兩端頭為開放式的，可以增加工藝補充（加壓料檻）防止零件起皺。⑵零件的兩個支腿角度應盡量平緩，防止中間位置聚料起皺。因為如果支腿較陡，成形時在凹模與頂出器作用下，毛坯料會在中間頂端位置聚集大量材料，從而形成起皺缺陷。

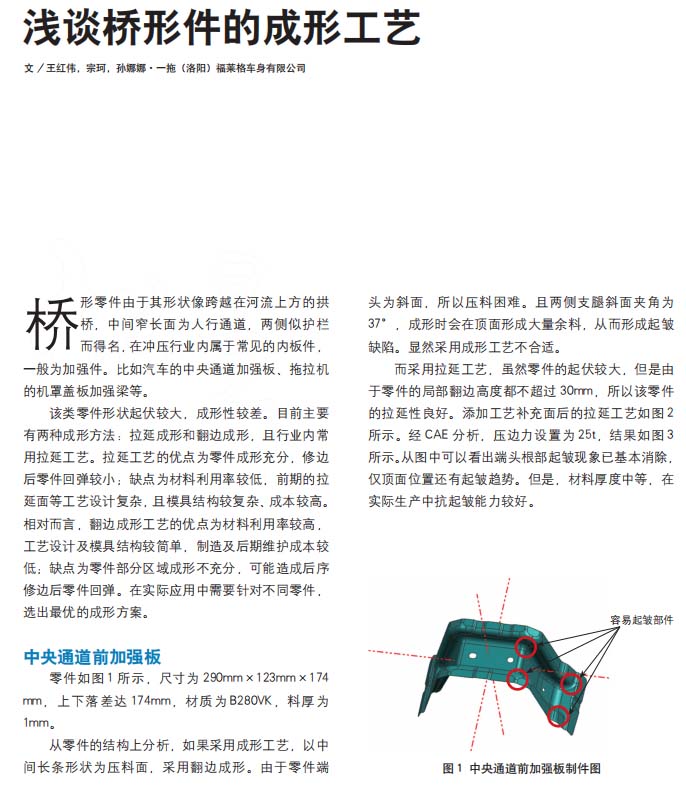

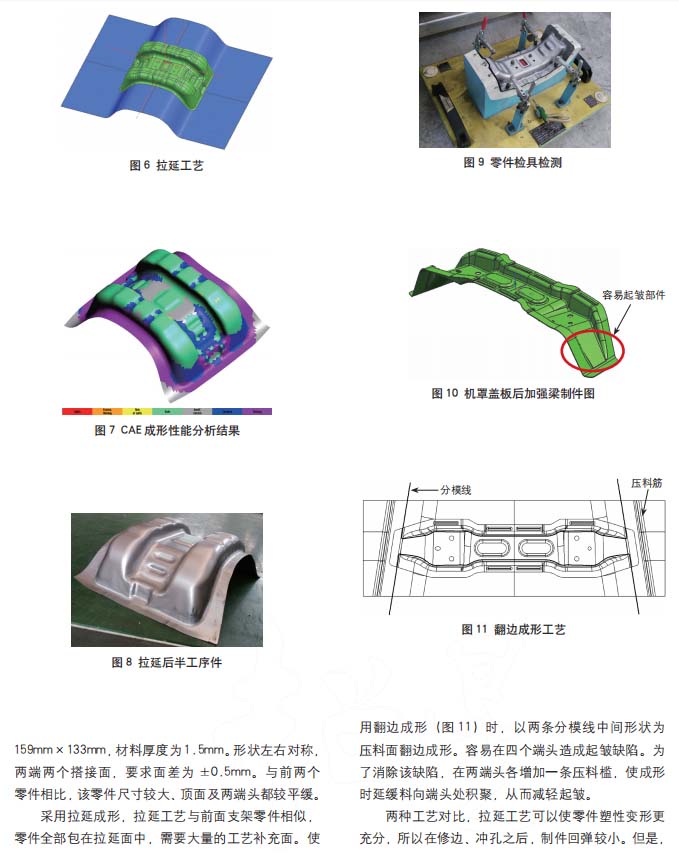

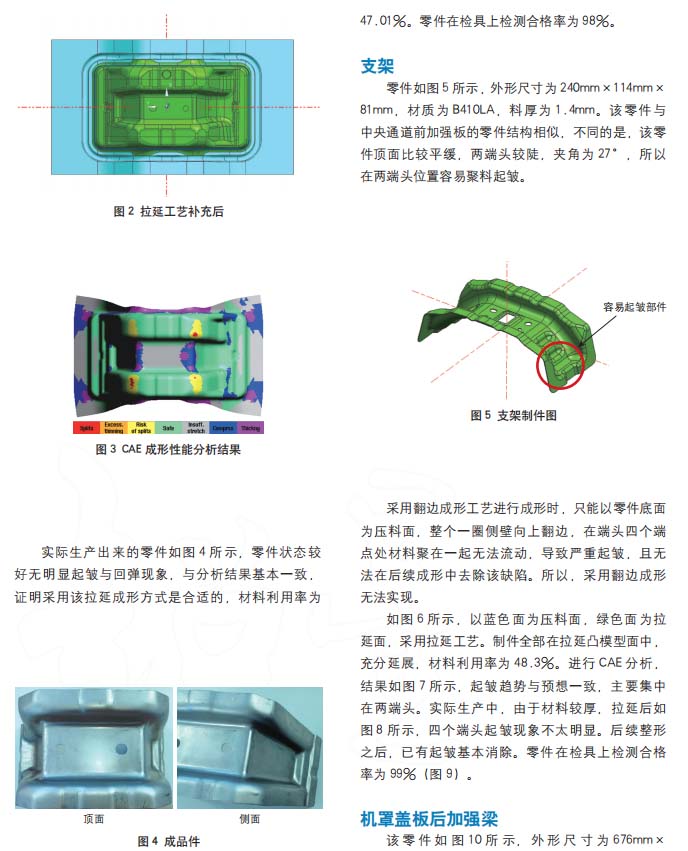

以下是正文：
