金屬成形工藝：薄板超塑性脹形的金屬流動分析
2022-07-07【作 者】戴宏勝
【前 言】

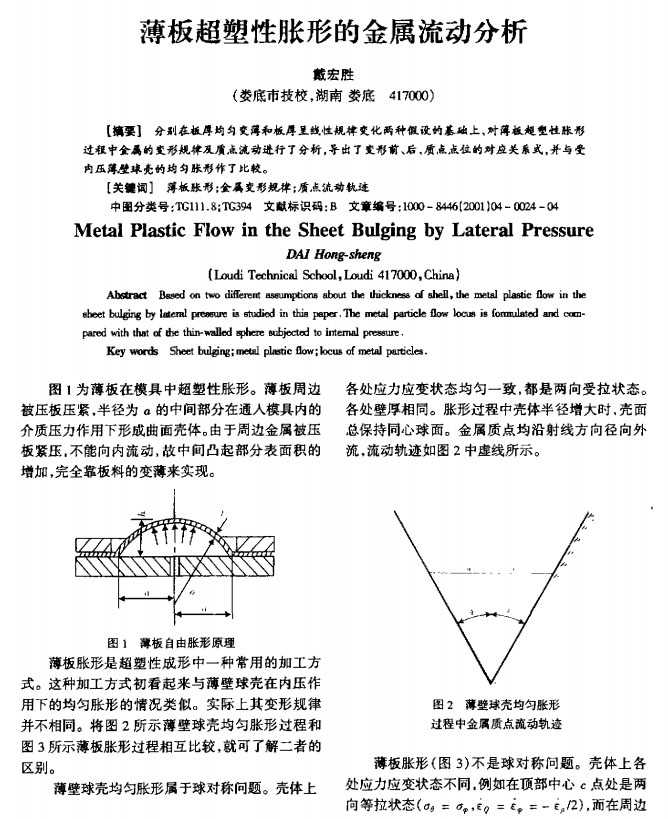

圖 1為薄板在模具中超塑性脹形。薄板周邊被壓板壓緊，半徑為α的中間部分在通入模具內的介質壓力作用下形成曲面殼體。由于周邊金屬被壓板緊壓 ，不能向內流動，故中間凸起部分表面積的增加 ，完全靠板料的變薄來實現。

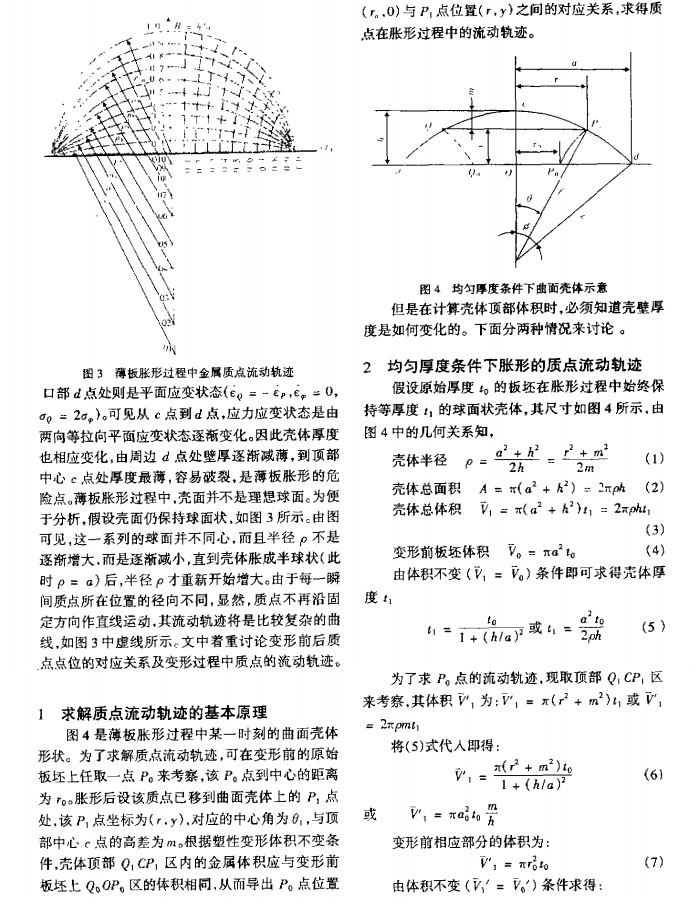

薄板脹形是超塑性成形中一種常用的加工方式。這種加工方式初看起來與薄壁球殼在內壓作用下的均勻脹形的情況類似。實際上其變形規律并不相同。將圖 2所示薄壁球殼均勻脹形過程和圖3所示薄板脹形過程相互比較 ，就可了解二者的區別。
薄壁球殼均勻脹形屬于球?qū)ΨQ問題。殼體上各處應力應變狀態均勻一致 ，都是兩向受拉狀態。各處壁厚相同。脹形過程中殼體半徑增大時 ，殼面總保持同心球面。金屬質點均沿射線方向徑向外流 ，流動軌跡如圖2中虛線所示 。
【結 語】

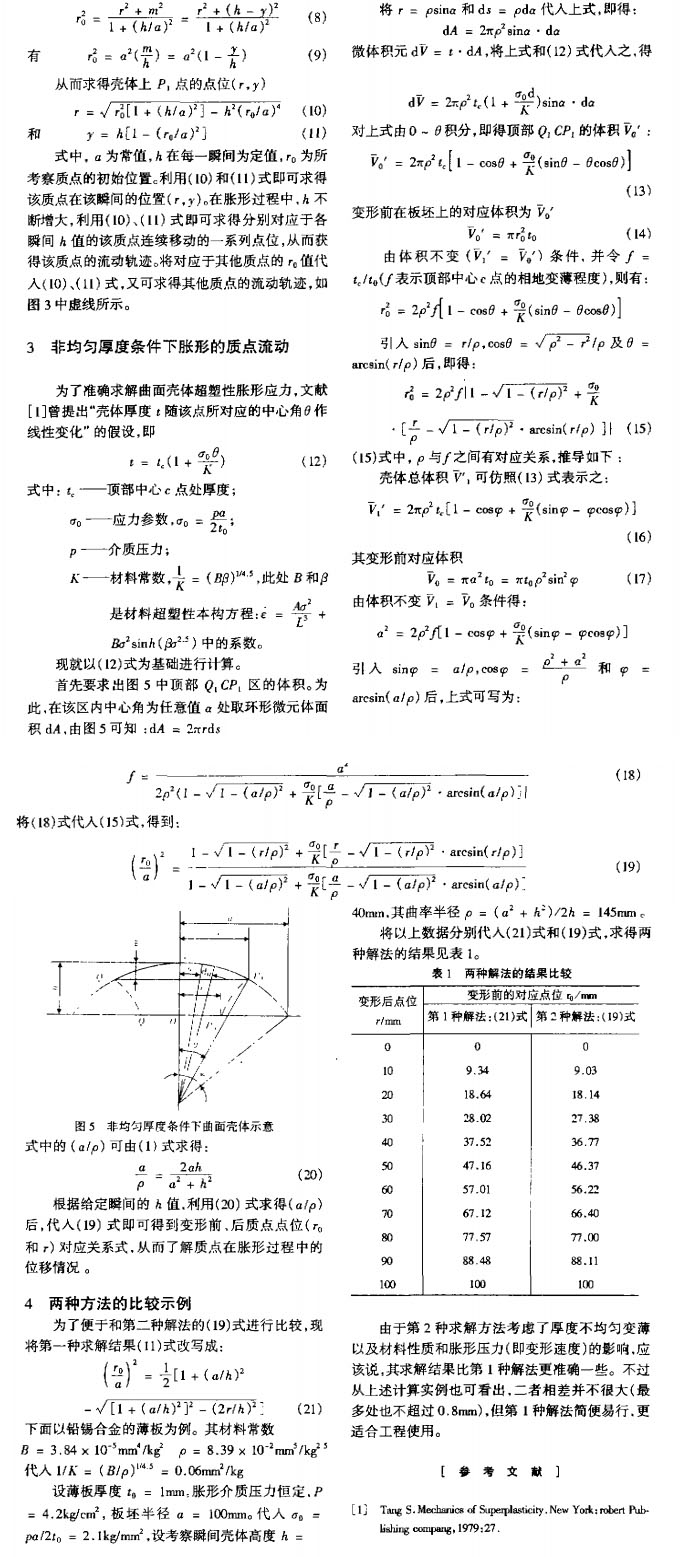

由于第2種求解方法考慮了厚度不均勻變薄以及材料性質和脹形壓力(即變形速度 )的影響 ，應該說 ，其求解結果 比第 1種解法更準確一些。不過從上述計算實例也可看出，二者相差并不很大(最多處也不超過 0．8mm)，但第 1種解法簡便易行 ，更適合工程使用 。
以下是正文：
標簽：
超塑脹形
