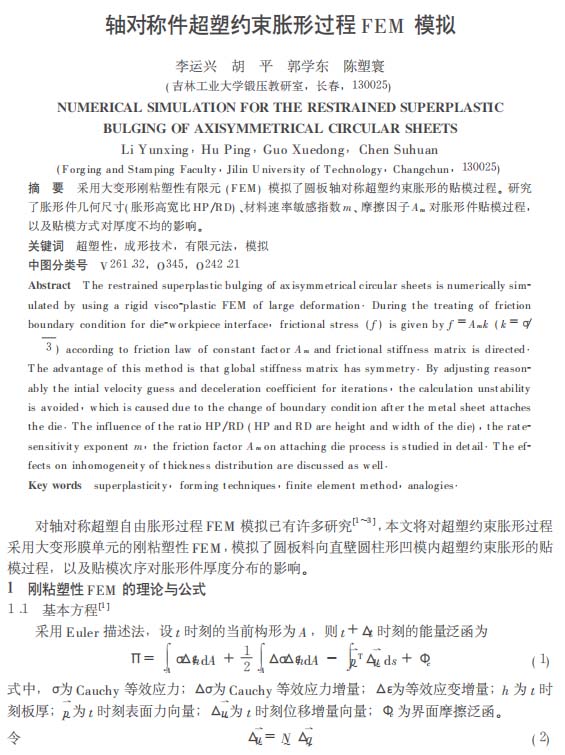

航空學報：軸對稱件超塑約束脹形過程FEM模擬
2023-08-26【作 者】李運興;胡平;郭學東;陳塑寰
【前 言】
對軸對稱超塑自由脹形過程 FEM 模擬已有許多研究［1～3］，本文將對超塑約束脹形過程采用大變形膜單元的剛粘塑性 FEM ，模擬了圓板料向直壁圓柱形凹模內超塑約束脹形的貼模過程，以及貼模次序?qū)γ浶渭穸确植嫉挠绊憽?/p>

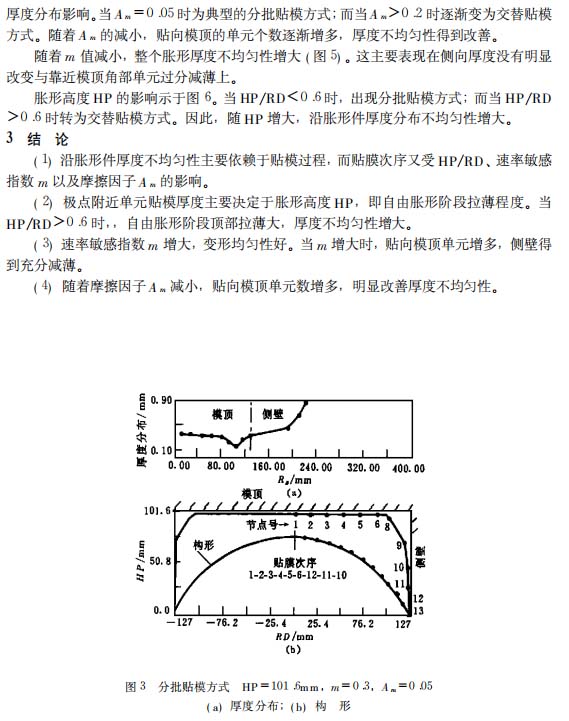

【結 論】
（1）沿脹形件厚度不均勻性主要依賴于貼模過程，而貼膜次序又受 HP／RD、 速率敏感指數 m 以及摩擦因子 A m 的影響。
（2） 極點附近單元貼模厚度主要決定于脹形高度 HP，即自由脹形階段拉薄程度。 當HP／RD＞0.6時，自由脹形階段頂部拉薄大，厚度不均勻性增大。

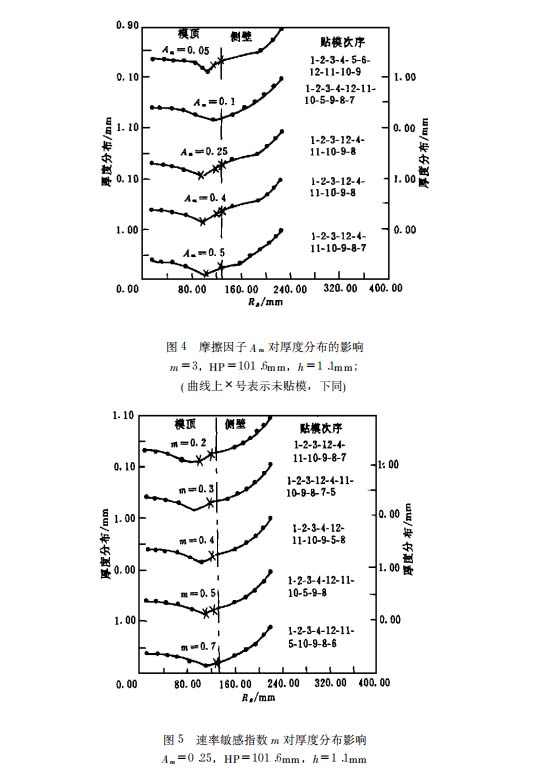

（3） 速率敏感指數 m 增大，變形均勻性好。 當 m 增大時，貼向模頂單元增多，側壁得到充分減薄。
（4） 隨著摩擦因子 A m 減小，貼向模頂單元數增多，明顯改善厚度不均勻性。

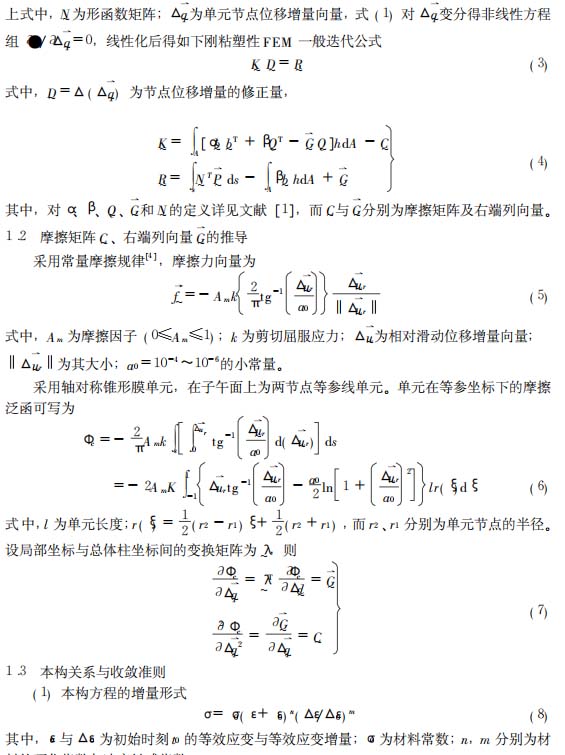

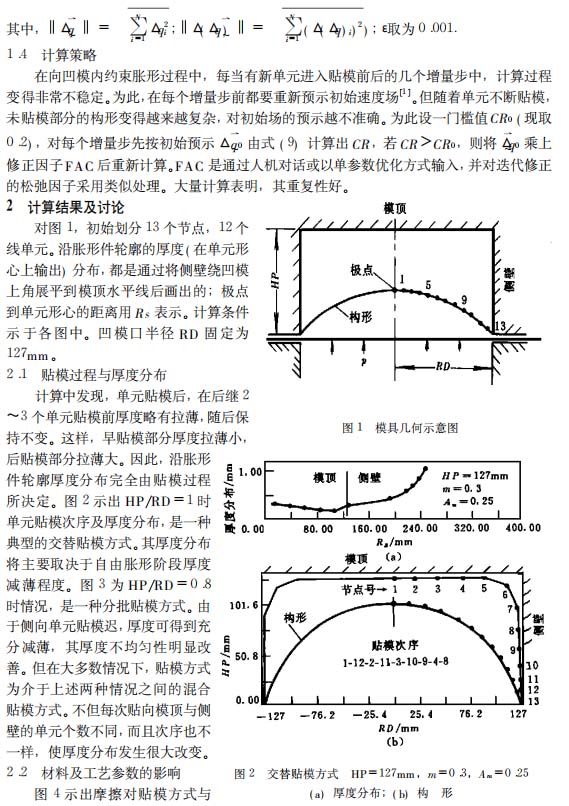

以下為正文：
標簽：
超塑脹形
