鍛壓技術：水箱蓋凸緣臺肩的鐓壓脹形工藝
2023-10-27【作者】黎顧平
【前言】

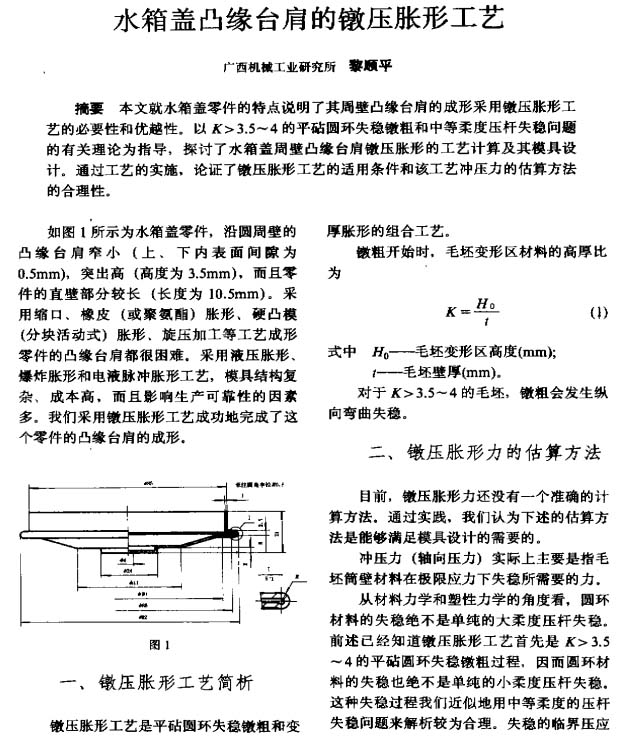

如圖1所示為水箱蓋零件，沿圓周壁的凸緣臺肩窄小(上、下內表面間隙為0．5mm)，突出高(高度為3．5mm)，而且零件的直壁部分較長(長度為10．5mm)。采用縮口、橡皮(或聚氨酯)脹形、硬凸模(分塊活動式)脹形旋壓加工等工藝成形零件的凸緣臺肩都很困難。采用液壓脹形、爆炸脹形和電液脈沖脹形工藝，模具結構復雜、成本高，而且影響生產可靠性的因素多。我們采用鐓壓脹形工藝成功地完成了這個零件的凸緣臺肩的成形。
【結論】

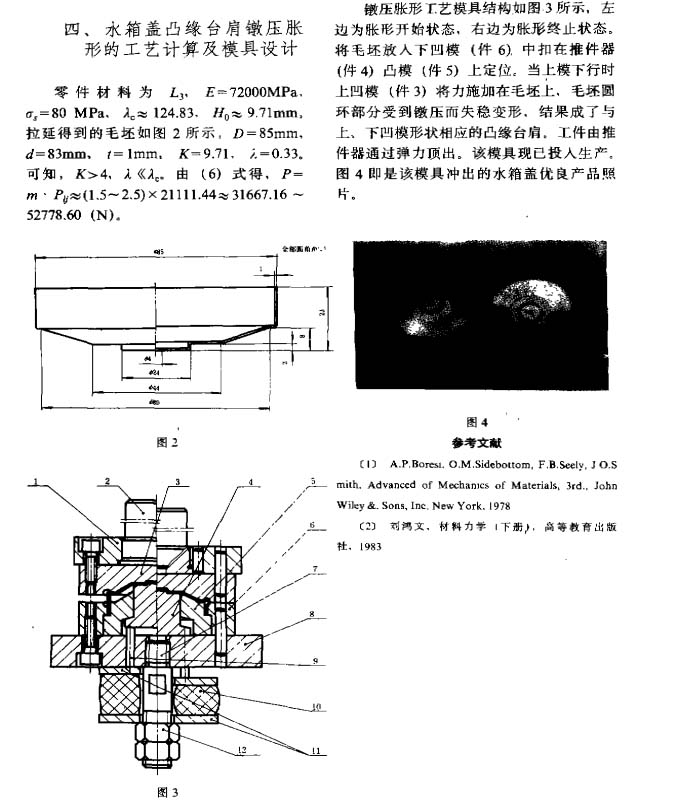

鐓壓脹形工藝摸具結構如圖3所示，左邊為脹形開始狀態，右邊為脹形終止?fàn)顟B(tài)。將毛坯放人下凹模(件6)，中扣在推件器(件4)凸模(件5)上定位當上模下行時上凹模(件3)將力施加在毛坯上，毛坯圓環部分受到鐓壓而失穩變形，結果成了與上、下凹模形狀相應的凸緣臺肩工件由推件器通過彈力頂出。該模具現已投人生產。圖4即是該模具沖出的水箱蓋優良產品照片。
以下是正文：

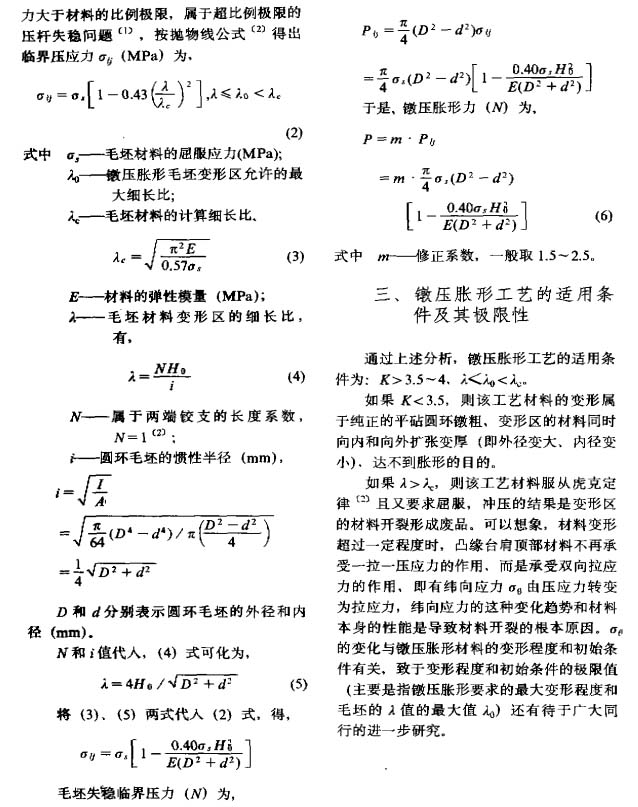

標簽：
脹形
