【作 者】 田仲可
【引 言】

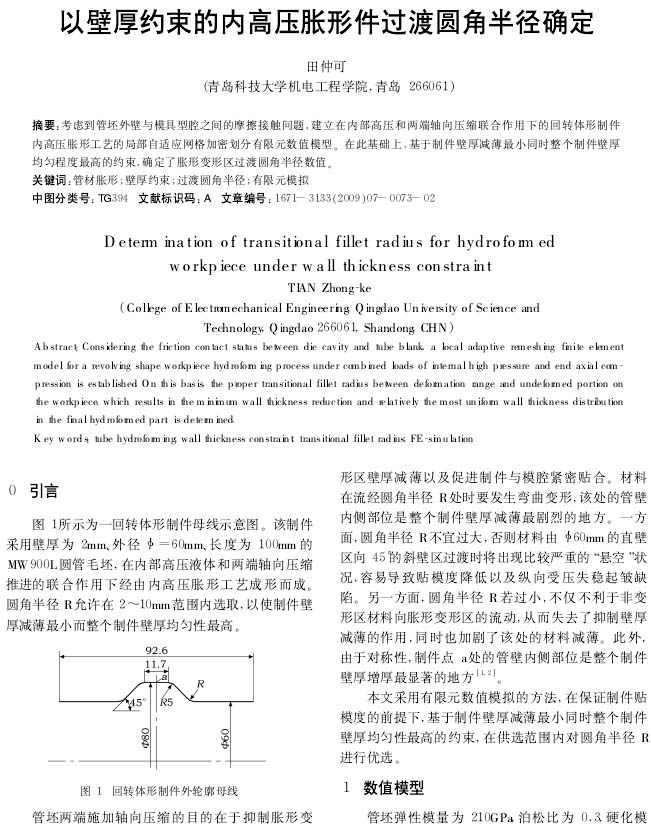

圖1所示為一回轉體形制件母線示意圖。該制件采用壁厚為2mm、外徑Φ=60mm、長度為100mm的MW 900L圓管毛坯，在內部高壓液體和兩端軸向壓縮推進的聯合作用下經由內高壓脹形工藝成形而成。圓角半徑R允許在2~10mm范圍內選取，以使制件壁厚減薄最小而整個制件壁厚均勻性最高。
管坯兩端施加軸向壓縮的目的在于抑制脹形變形區壁厚減薄以及促進制件與模腔緊密貼合。材料在流經圓角半徑R處時要發生彎曲變形，該處的管壁內側部位是整個制件壁厚減薄最劇烈的地方。一方面，圓角半徑R不宜過大，否則材料由小60mm的直壁區向45o的斜壁區過渡時將出現比較嚴重的‘懸空”狀況，容易導致貼模度降低以及縱向受壓失穩起皺缺陷。另一方面，圓角半徑R若過小，不僅不利于非變形區材料向脹形變形區的流動，從而失去了抑制壁厚減薄的作用，同時也加劇了該處的材料減薄。此外，由于對稱性，制件點a處的管壁內側部位是整個制件壁厚增厚最顯著的地方[1，2]。
本文采用有限元數值模擬的方法，在保證制件貼模度的前提下，基于制件壁厚減薄最小同時整個制件壁厚均勻性最高的約束，在供選范圍內對圓角半徑R進行優選。
【結 語】

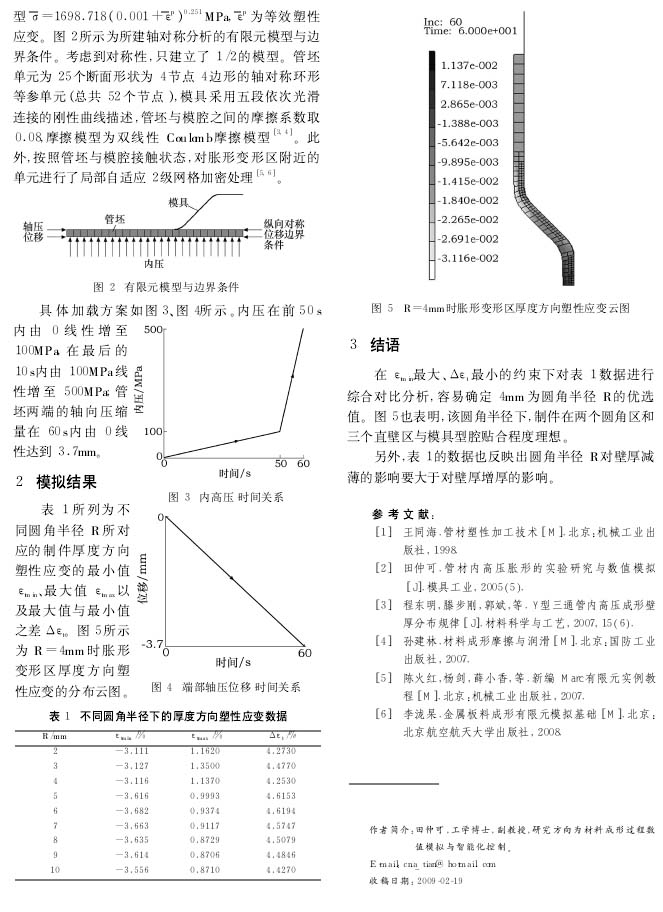

在εmin最大、△εt最小的約束下對表1數據進行綜合對比分析，容易確定4mm為圓角半徑R的優選值。圖5也表明，該圓角半徑下，制件在兩個圓角區和三個直壁區與模具型腔貼合程度理想。另外，表1的數據也反映出圓角半徑R對壁厚減薄的影響要大于對壁厚增厚的影響。
