塑性工程學報：圓板成對無模液壓脹形過程的研究
2023-02-28【作 者】曾元松;王仲仁
【引 言】
圓板成對無模液壓脹形工藝的目的是要成形大型橢圓封頭的球頂部分，它是受球罐無模液壓脹形新工藝的啟發而由王仲仁教授首次提出來的，并通過實驗取得了成功[1,2]。與傳統成形橢圓封頭的分瓣壓片法和兩步旋壓法相比，該工藝具有節省費用并可成形特大型封頭的優點。但是在該工藝的實驗過程中發現，如果圓板周邊自由，在脹形過程中將會發生起皺而使實驗失敗，雖然后來通過增加圓板周邊剛性的方法克服了起皺，但分析自由脹形時圓板的起趨變形規律無疑將對采取合適的防皺措施具有重要的指導意義。
【實驗研究】

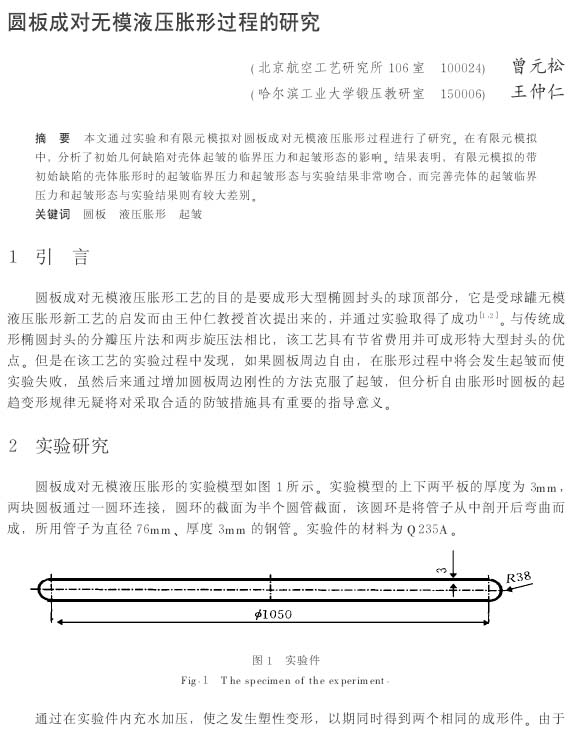

圓板成對無模液壓脹形的實驗?zāi)Ｐ腿鐖D1所示。實驗?zāi)Ｐ偷纳舷聝善桨宓暮穸葹?mm兩塊圓板通過一圓環連接，成，所用管子為直徑76mm圓環的截面為半個圓管截面，該圓環是將管子從中剖開后彎曲而厚度3mm的鋼管。實驗件的材料為Q235A。

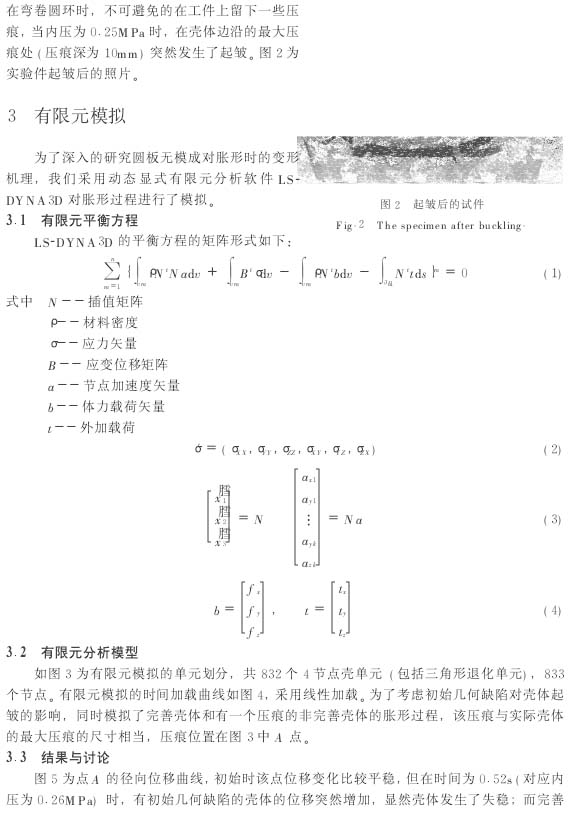

通過在實驗件內充水加壓，使之發生塑性變形，以期同時得到兩個相同的成形件。由于在彎卷圓環時，不可避免的在工件上留下一些壓痕，當內壓為0. 25M Pa時，在殼體邊沿的最大壓痕處(壓痕深為10mm)突然發生了起皺。圖2為實驗件起皺后的照片。
【結 論】

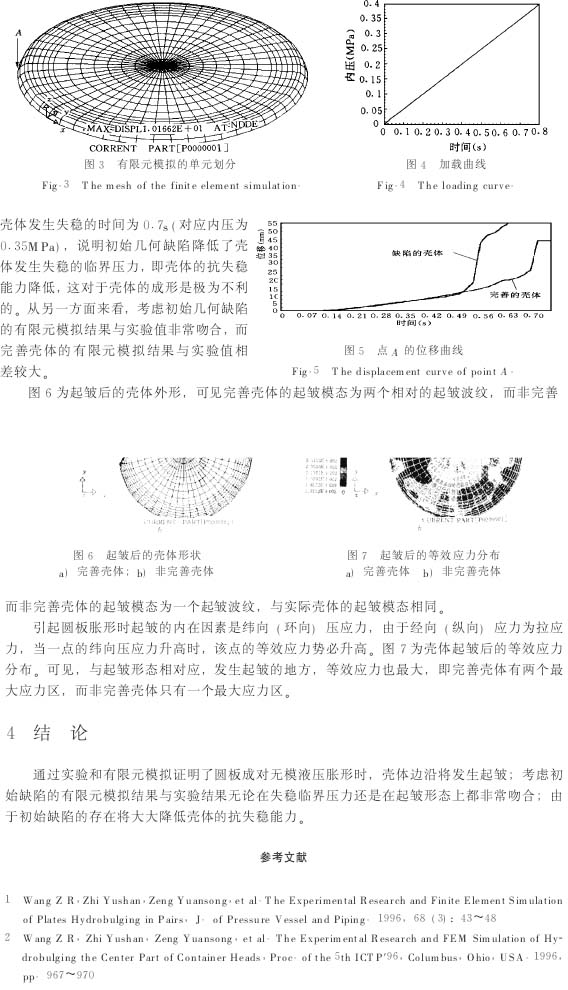

通過實驗和有限元模擬證明了圓板成對無模液壓脹形時，殼體邊沿將發生起皺;考慮初始缺陷的有限元模擬結果與實驗結果無論在失穩臨界壓力還是在起皺形態上都非常吻合;由于初始缺陷的存在將大大降低殼體的抗失穩能力。
