客車技術：后轉向節蓋脹形模設計
2022-07-01【作 者】 陳希娥

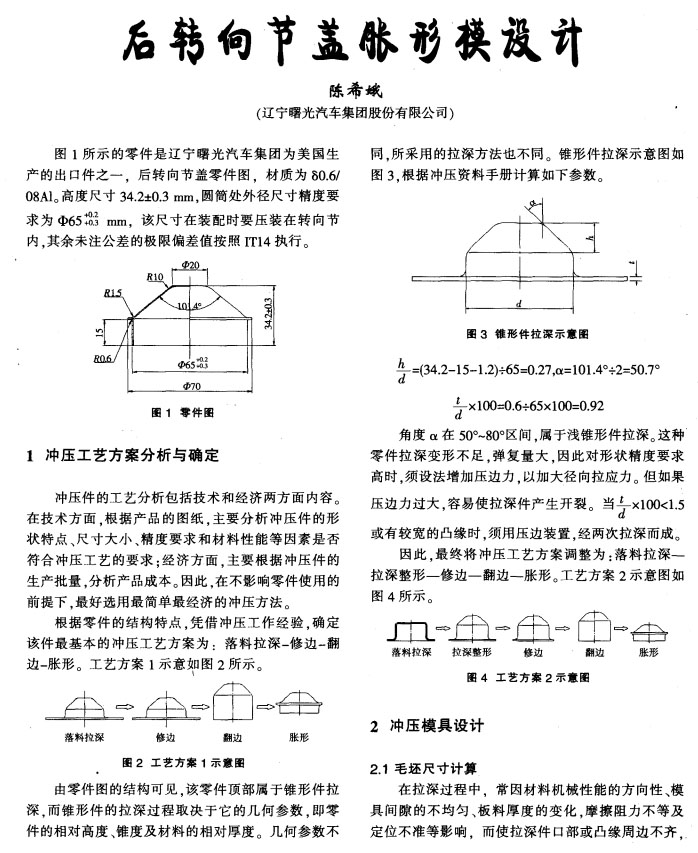

沖壓件的工藝分析包括技術和經濟兩方面內容 。在技術方面。根據產品的圖紙 ，主要分析沖壓件的形狀特點、尺寸大小 、精度要求和材料性能等因素是否符合 沖壓工藝的要求 ：經濟方面，主要根據沖壓件的生產批量 ，分析產品成本 。因此 ，在不影響零件使用的前提下 ，最好選用最簡單最經濟的沖壓方法。
根據后轉向節蓋零件的結構特點，憑借沖壓工作經驗，確定該件最基本的沖壓工藝方案 為 ：落料拉深 一修邊一翻邊一脹形 。
【結 語】

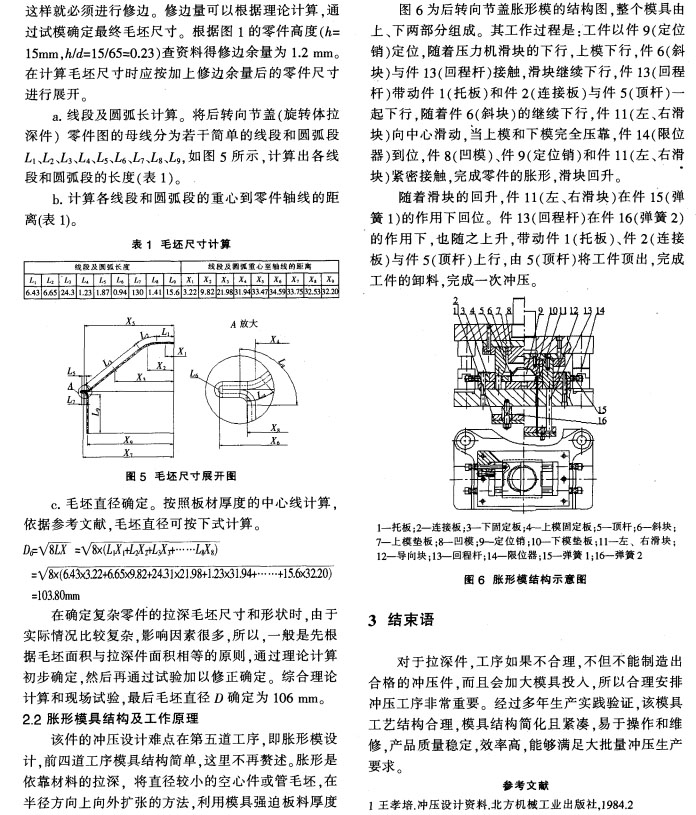

對于拉深件，工序如果不合理 ，不但不能制造出合格的沖壓件 ，而且會加大模具投入 ，所以合理安排沖壓 工序非常重要 。經過多年生產實踐驗證 ，該模具工藝結構合理 。模具結構簡化且緊湊 ，易于操作和維修 。產品質量穩定 ，效率高 ，能夠滿足大批量沖壓生產要求 。
以下是正文：
標簽：
脹形模
