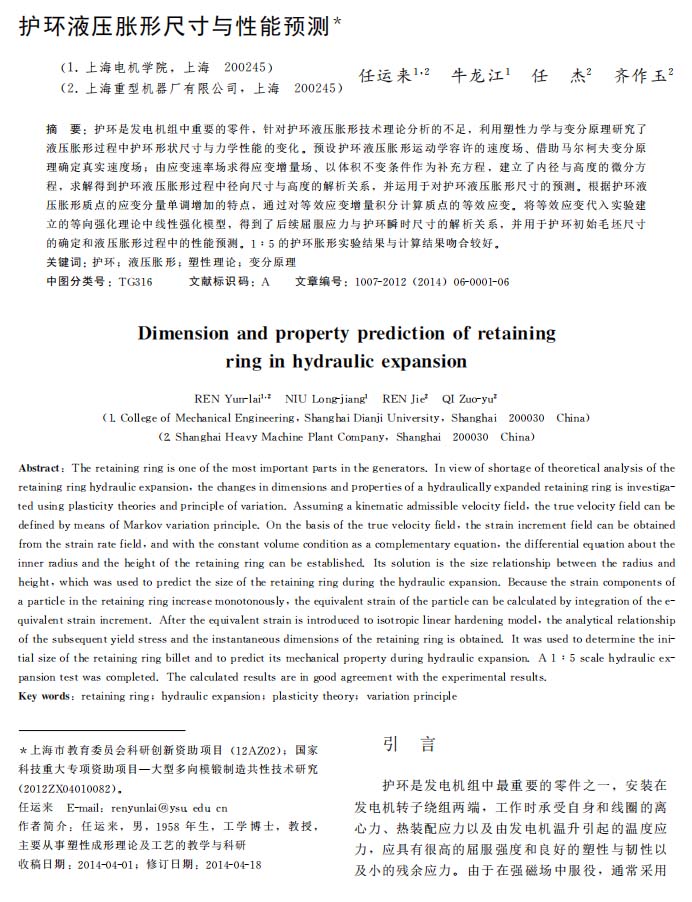

塑性工程學報：護環液壓脹形尺寸與性能預測
2021-08-30【作 者】任運來;牛龍江;任杰;齊作玉
【摘 要】護環是發電機組中重要的零件,針對護環液壓脹形技術理論分析的不足,利用塑性力學與變分原理研究了液壓脹形過程中護環形狀尺寸與力學性能的變化。預設護環液壓脹形運動學容許的速度場、借助馬爾柯夫變分原理確定真實速度場;由應變速率場求得應變?cè)隽繄?chǎng)、以體積不變條件作為補充方程,建立了內徑與高度的微分方程,求解得到護環液壓脹形過程中徑向尺寸與高度的解析關系,并運用于對護環液壓脹形尺寸的預測。根據護環液壓脹形質點的應變分量單調增加的特點,通過對等效應變?cè)隽糠e分計算質點的等效應變。將等效應變代入實驗建立的等向強化理論中線性強化模型,得到了后續屈服應力與護環瞬時尺寸的解析關系,并用于護環初始毛坯尺寸的確定和液壓脹形過程中的性能預測。1∶5的護環脹形實驗結果與計算結果吻合較好。
【結 論】1、利用塑性力學的變分原理，建立了護環液壓脹形真實速度場的解析式。
2、利用護環脹形真實速度場，得到了護環液壓脹形過程中護環瞬時高度與瞬時內外徑的解析關系，且理論計算與試驗值吻合。
3、得到了護環液壓脹形過程中，護環質點的后續屈服應力與護環瞬時尺寸的關系。
以下是正文：
