哈爾濱工業大學學報：差溫拉深／超塑性脹形復合工藝研究
2023-02-21【作 者】吳德忠;張凱峰
【前 言】
對于高徑比大于1的深筒形件，采用常規拉深工藝需要3個以上道次才能成形，需要3套拉伸模具，不但生產效率低，其模具費也較高。超塑脹形技術具有成形性好、變形抗力低、能成形形狀復雜零件等優點。對于高徑比較小的零件，采用超塑脹形工藝能夠成形出壁厚較均勻的零件[1]。但對于高徑比較大的零件，則難以實現，差溫拉深工藝是應用變形區與非變形區形成溫度差使非變形區強度提高而實現拉深的工藝，但其成形范圍也有限。

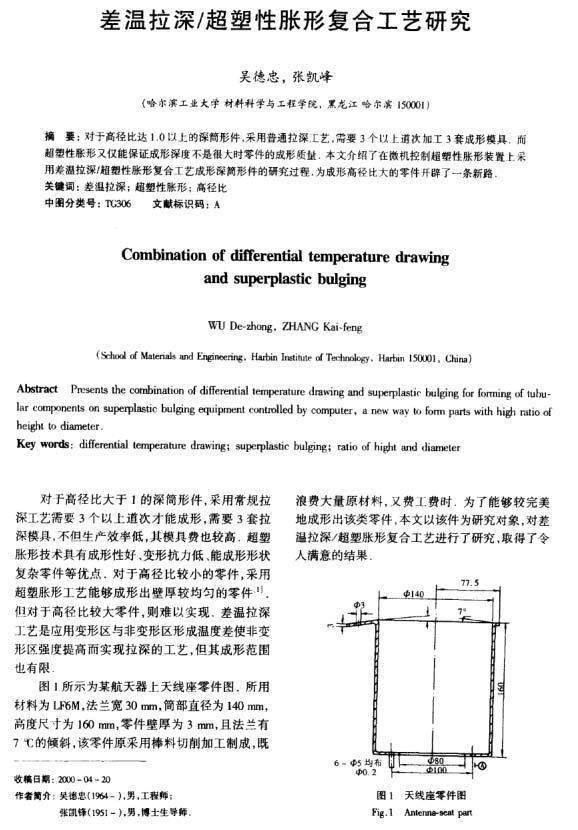

圖1所示為某航天器上天線座零件圖，所用材料為LF6M，法蘭寬30mm，筒部直徑為140mm，高度尺寸為160mm，零件壁厚為3mm，且法蘭有7℃的傾斜，該零件原采用棒料切削加工制成，既浪費大量原材料，又費工費時，為了能夠較完美地成形出該類零件，本文以該件為研究對象，對差溫拉深/超塑脹形復合工藝進行了研究，取得了令人滿意的結果。
【結 論】

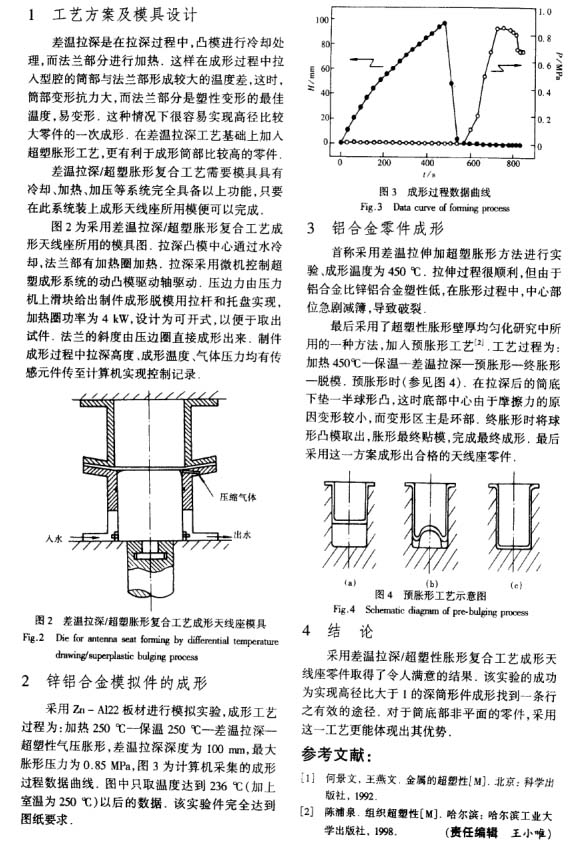

采用差溫拉深/超塑性脹形復合工藝成形天線座零件取得了令人滿意的結果，該試驗的成功為實現高徑比大于1的深筒形件成形找到一條行之有效的途徑，對于筒底部非平面的零件，采用這一工藝更能體現出其優勢！
以下是正文：
標簽：
塑性脹形
