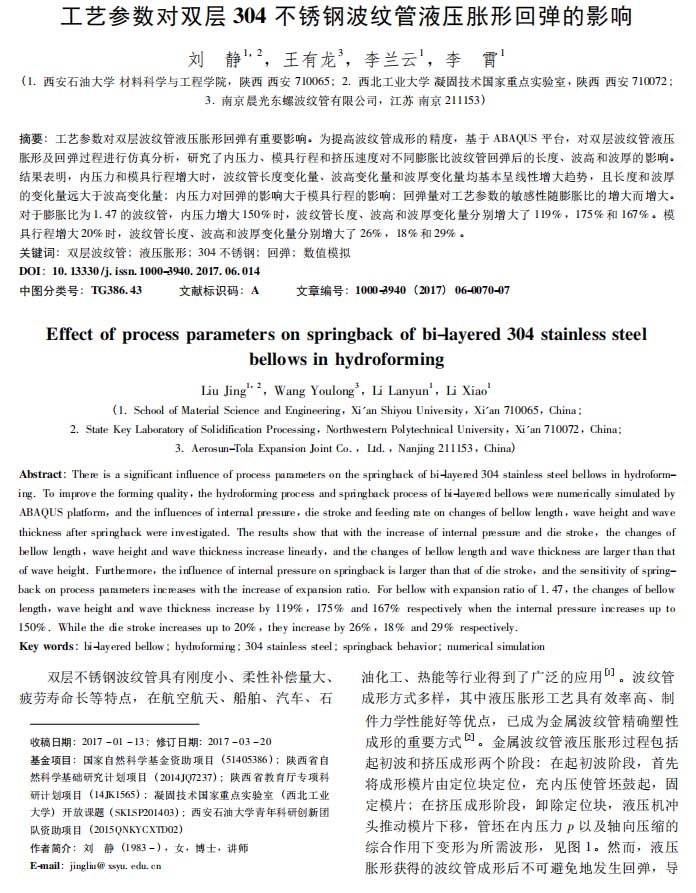

鍛壓技術：工藝參數對雙層304不銹鋼波紋管液壓脹形回彈的影響
2021-08-18【作 者】劉靜;王有龍;李蘭云;李霄
【摘 要】工藝參數對雙層波紋管液壓脹形回彈有重要影響。為提高波紋管成形的精度,基于ABAQUS平臺,對雙層波紋管液壓脹形及回彈過程進行仿真分析,研究了內壓力、模具行程和擠壓速度對不同膨脹比波紋管回彈后的長度、波高和波厚的影響。結果表明,內壓力和模具行程增大時,波紋管長度變化量、波高變化量和波厚變化量均基本呈線性增大趨勢,且長度和波厚的變化量遠大于波高變化量;內壓力對回彈的影響大于模具行程的影響;回彈量對工藝參數的敏感性隨膨脹比的增大而增大。對于膨脹比為1.47的波紋管,內壓力增大150%時,波紋管長度、波高和波厚變化量分別增大了119%,175%和167%。模具行程增大20%時,波紋管長度、波高和波厚變化量分別增大了26%,18%和29%。
【結 論】

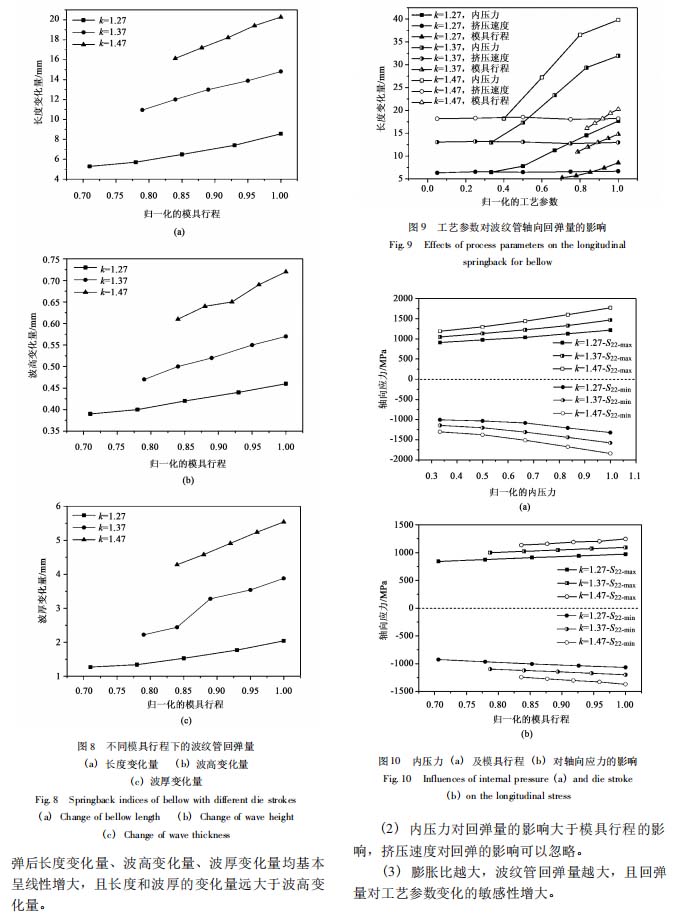

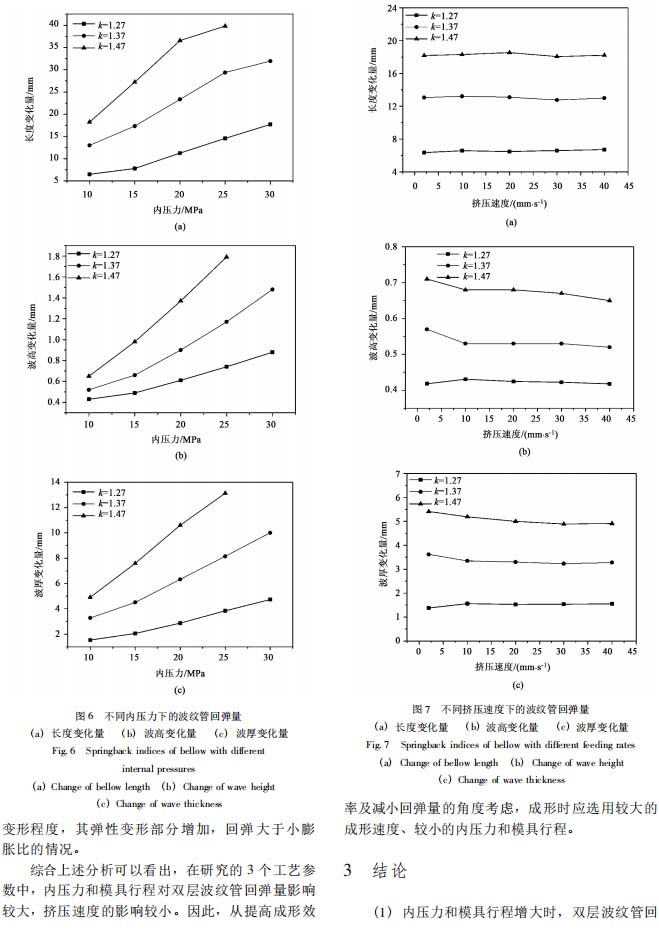

1、內壓力和模具行程增大時，雙層波紋管回彈后長度變化量、波高變化量、波厚變化量均基本呈線性增大，且長度和波厚的變化量遠大于波高變化量。
2、內壓力對回彈量的影響大于模具行程的影響，擠壓速度對回彈的影響可以忽略。
3、膨脹比越大，波紋管回彈量越大，且回彈量對工藝參數變化的敏感性增大。

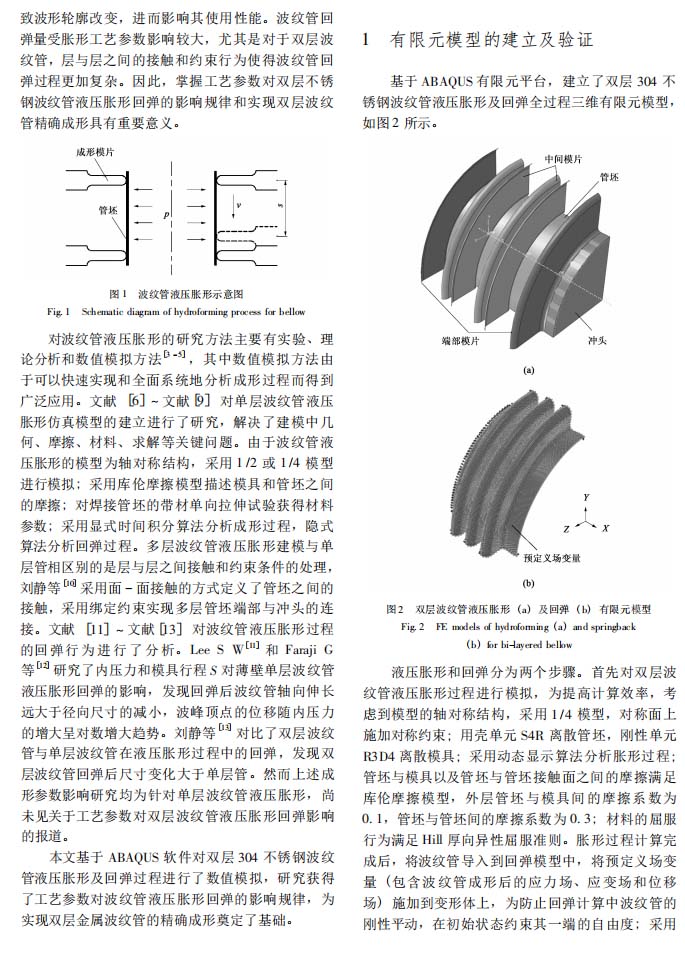

以下是正文：
