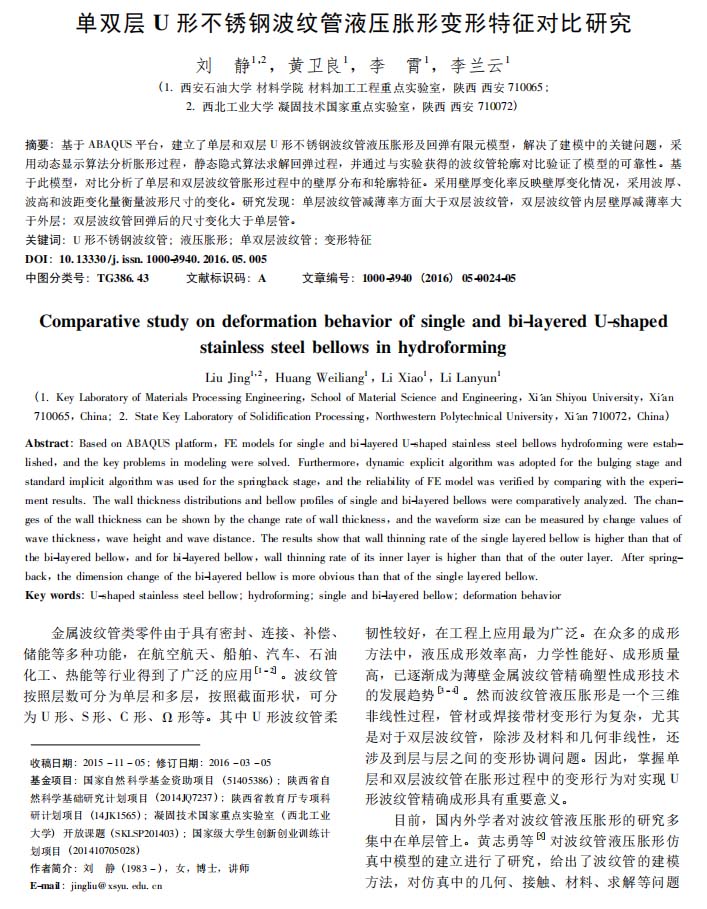

鍛壓技術：單雙層U形不銹鋼波紋管液壓脹形變形特征對比研究
2021-08-21【作 者】劉靜;黃衛良;李霄;李蘭云

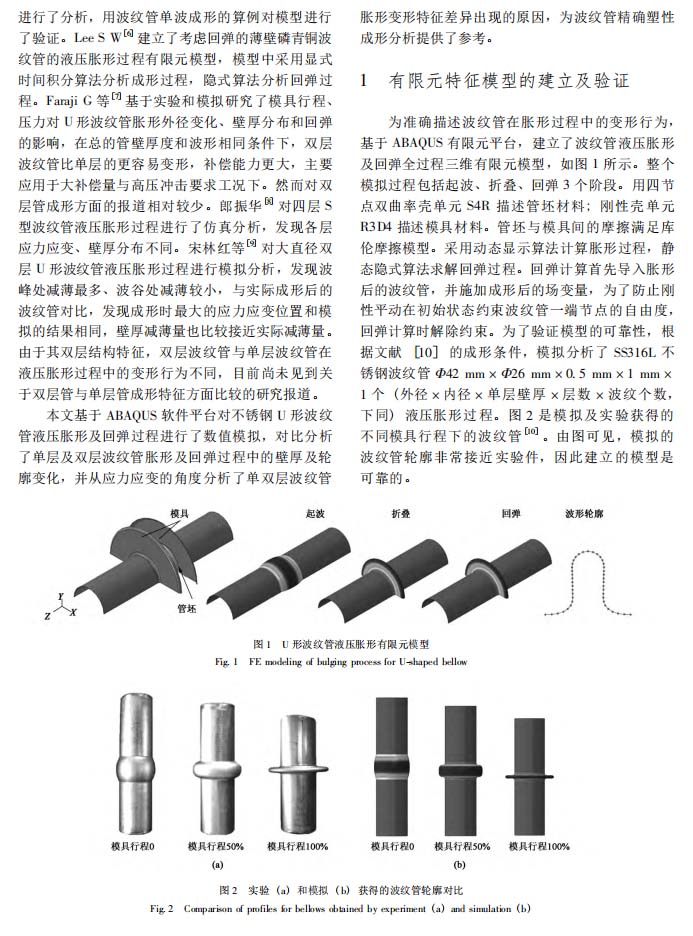

【摘 要】基于ABAQUS平臺,建立了單層和雙層U形不銹鋼波紋管液壓脹形及回彈有限元模型,解決了建模中的關鍵問題,采用動態顯示算法分析脹形過程,靜態隱式算法求解回彈過程,并通過與實驗獲得的波紋管輪廓對比驗證了模型的可靠性。基于此模型,對比分析了單層和雙層波紋管脹形過程中的壁厚分布和輪廓特征。采用壁厚變化率反映壁厚變化情況,采用波厚、波高和波距變化量衡量波形尺寸的變化。研究發現:單層波紋管減薄率方面大于雙層波紋管,雙層波紋管內層壁厚減薄率大于外層;雙層波紋管回彈后的尺寸變化大于單層管。
【結 論】

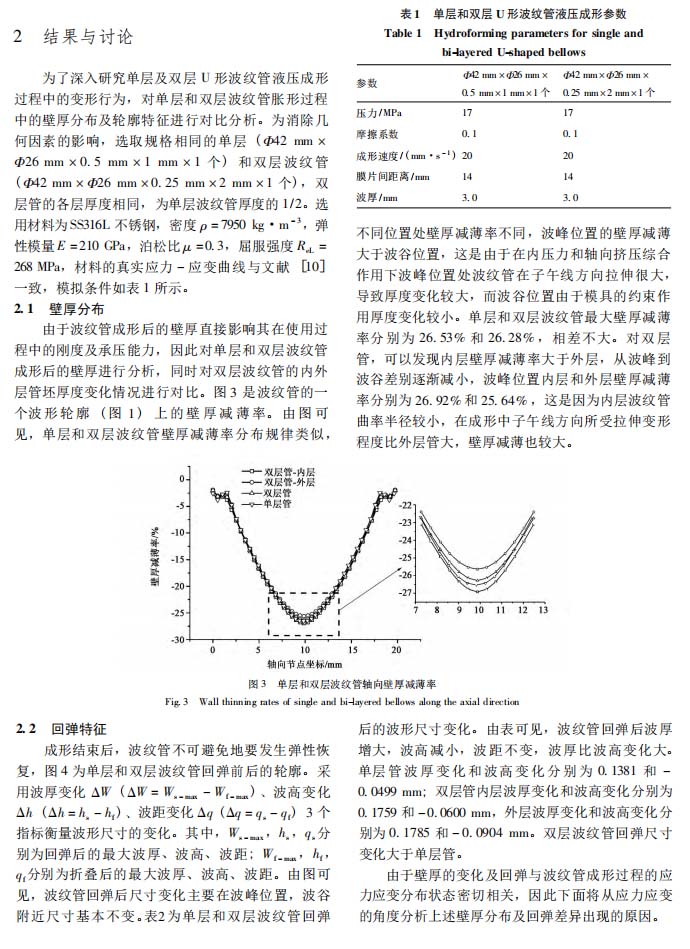

1、單層和雙層波紋管最大壁厚減薄率分別為26.53%和26.28%，雙層管內層壁厚減薄率大于外層，從波峰到波谷差別逐漸減小，波峰位置內層和外側壁厚減薄率分別為26.92%和25.64%。

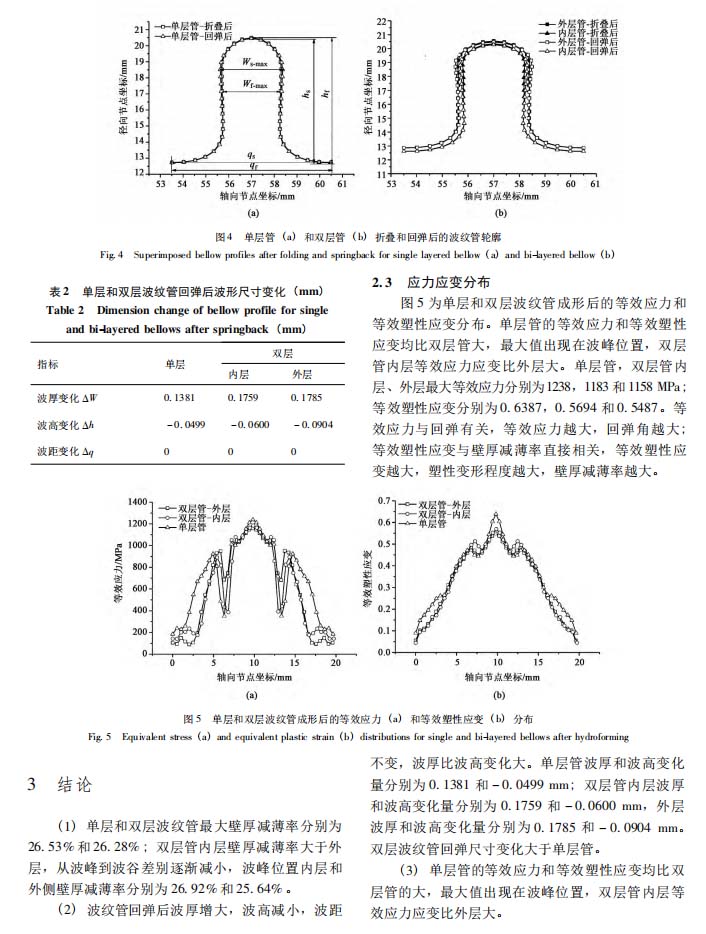

2、單層管的等效應力和等效塑性應變均比雙層管的大，最大值出現在波峰位置，雙層管內層等效應力應變比外層大。
以下是正文：
