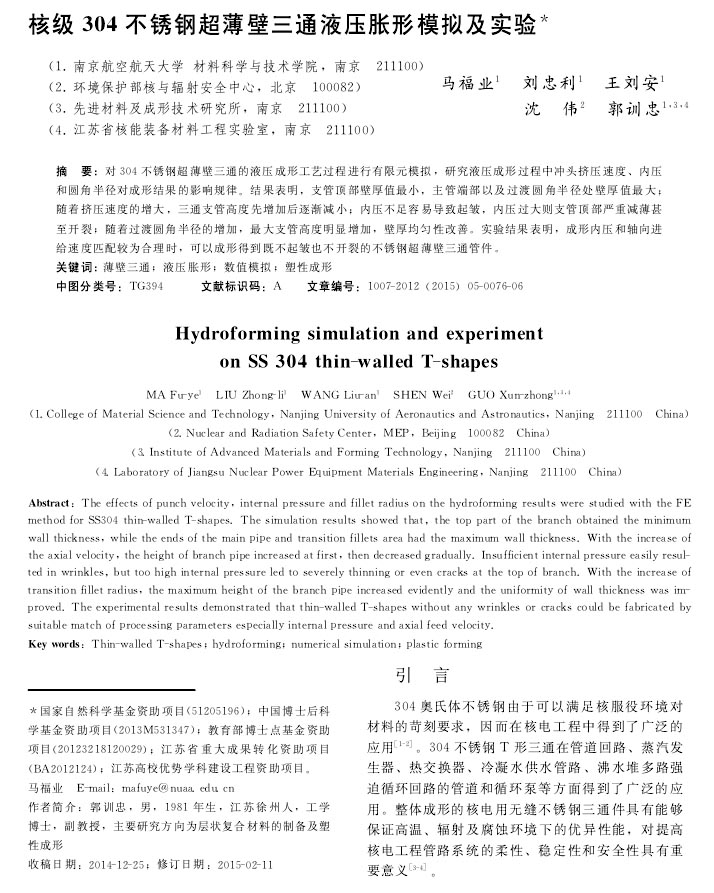

塑性工程學報：核級304不銹鋼超薄壁三通液壓脹形模擬及實驗
2021-09-07【作 者】馬福業;劉忠利;王劉安;沈偉;郭訓忠
【摘 要】對304不銹鋼超薄壁三通的液壓成形工藝過程進行有限元模擬,研究液壓成形過程中沖頭擠壓速度、內壓和圓角半徑對成形結果的影響規律。結果表明,支管頂部壁厚值最小,主管端部以及過渡圓角半徑處壁厚值最大;隨著擠壓速度的增大,三通支管高度先增加后逐漸減小;內壓不足容易導致起皺,內壓過大則支管頂部嚴重減薄甚至開裂;隨著過渡圓角半徑的增加,最大支管高度明顯增加,壁厚均勻性改善。實驗結果表明,成形內壓和軸向進給速度匹配較為合理時,可以成形得到既不起皺也不開裂的不銹鋼超薄壁三通管件。
【結 論】
1、304不銹鋼薄壁三通在局部區域壁厚有減薄現象，多數區域壁厚增加，其整體厚度呈環帶狀漸變分布。支管頂部壁厚值最小，主管端部以及過渡圓角處壁厚值最大。隨著擠壓速度的增大，三通支管高度先增加，然后逐漸減小。
2、管坯在不同的內壓情況下，其成形效果不同，內壓不足，容易導致起皺，隨著內壓的升高，起皺現象消失且支管高度有所增加，內壓過大，支管高度值雖有明顯增加，但支管頂部變薄情況嚴重，易出現脹破現象。隨著過渡圓角半徑的增加，最大支管高度明顯增加，壁厚均勻性有明顯改善。
以下是正文：
標簽：
液壓脹形
