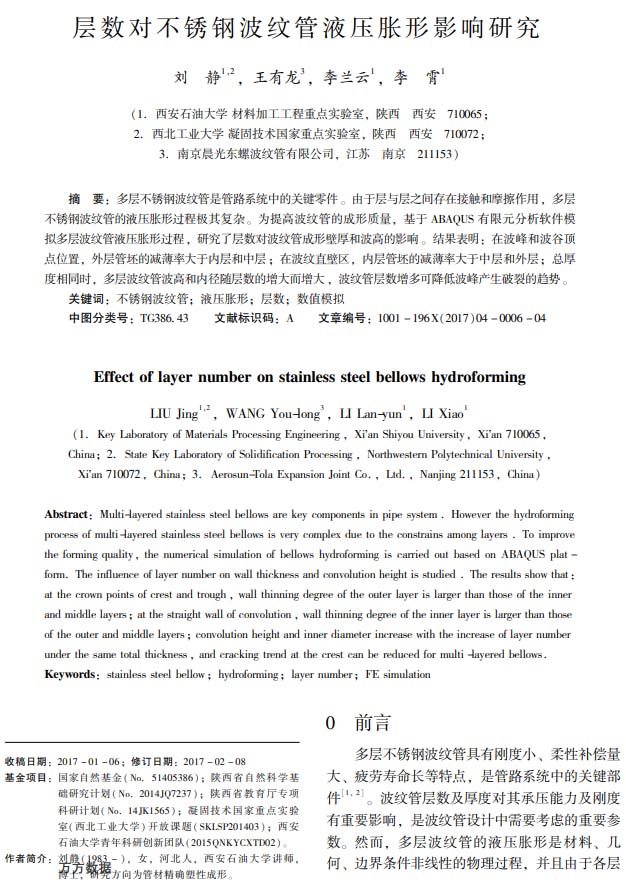

重型機械：層數對不銹鋼波紋管液壓脹形影響研究
2021-08-10【作 者】劉靜;王有龍;李蘭云;李霄
【摘 要】多層不銹鋼波紋管是管路系統(tǒng)中的關鍵零件。由于層與層之間存在接觸和摩擦作用,多層不銹鋼波紋管的液壓脹形過程極其復雜。為提高波紋管的成形質量,基于ABAQUS有限元分析軟件模擬多層波紋管液壓脹形過程,研究了層數對波紋管成形壁厚和波高的影響。結果表明:在波峰和波谷頂點位置,外層管坯的減薄率大于內層和中層;在波紋直壁區(qū),內層管坯的減薄率大于中層和外層;總厚度相同時,多層波紋管波高和內徑隨層數的增大而增大,波紋管層數增多可降低波峰產生破裂的趨勢。
【結 論】
1、單層厚度相同，不同層數波紋管液壓脹形后，在波峰和波谷頂點位置，外層管坯的減薄率大于內層和中層各管坯，在波紋直壁區(qū)，內層管坯的減薄率大于中層和外層。
2、總厚度相同時，多層波紋管的壁厚減薄率大于單層波紋管，且隨層數增多，波高和內徑都增大。
3、總厚度相同時，波紋管層數增多可顯著減小波紋管外側波峰處的等效應力，因此可降低波紋管在液壓脹形過程中波峰受拉產生破裂的趨勢。

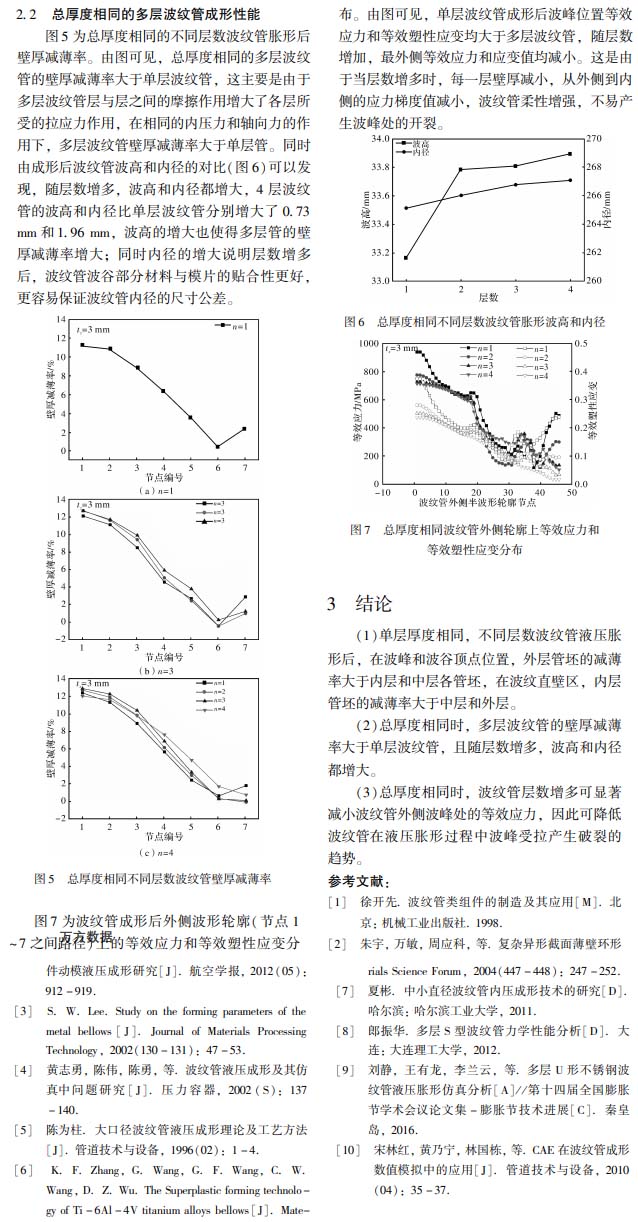

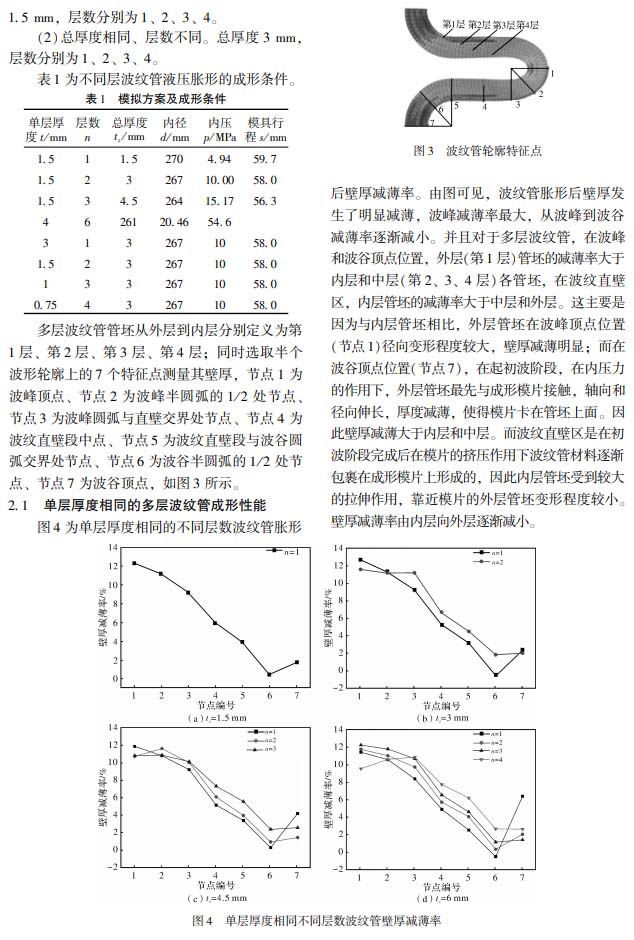

以下是正文：
