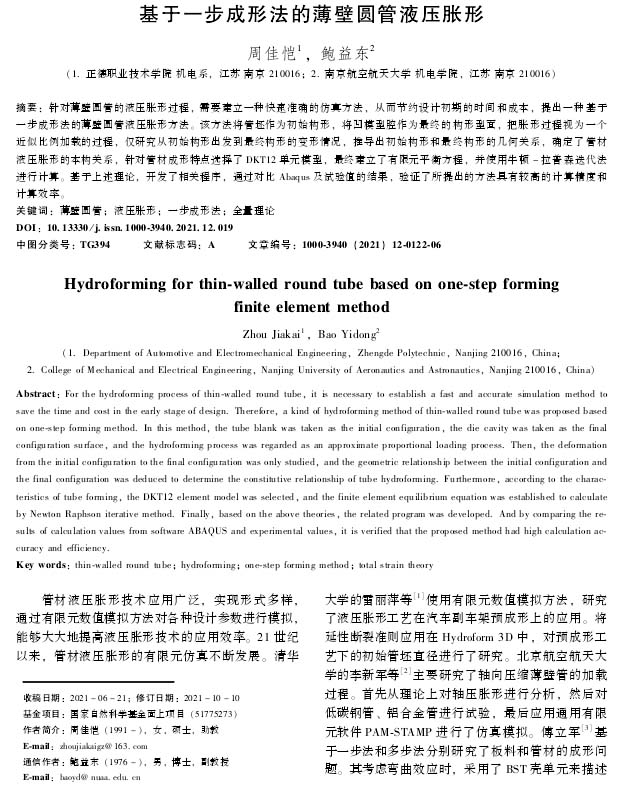

鍛壓技術:基于一步成形法的薄壁圓管液壓脹形
2023-11-13【作 者】周佳愷;鮑益東
管材液壓脹形技術應用廣泛,實現形式多樣,通過有限元數值模擬方法對各種設計參數進行模擬,能夠大大地提高液壓脹形技術的應用效率。21世紀以來,管材液壓脹形的有限元仿真不斷發展。

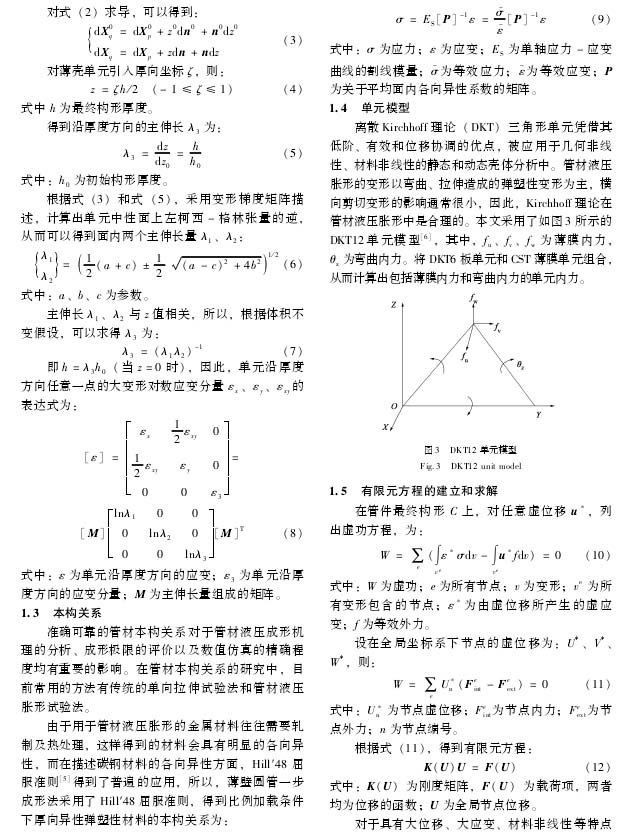

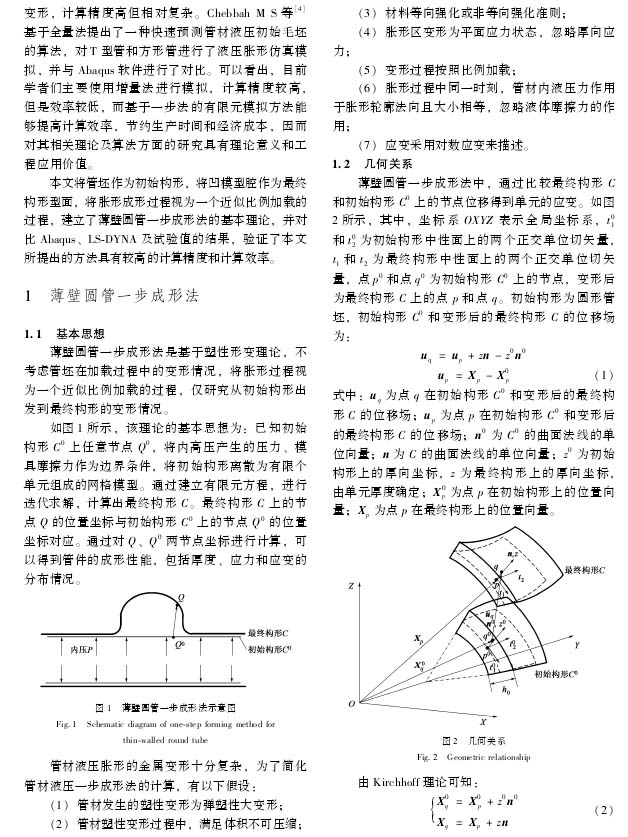

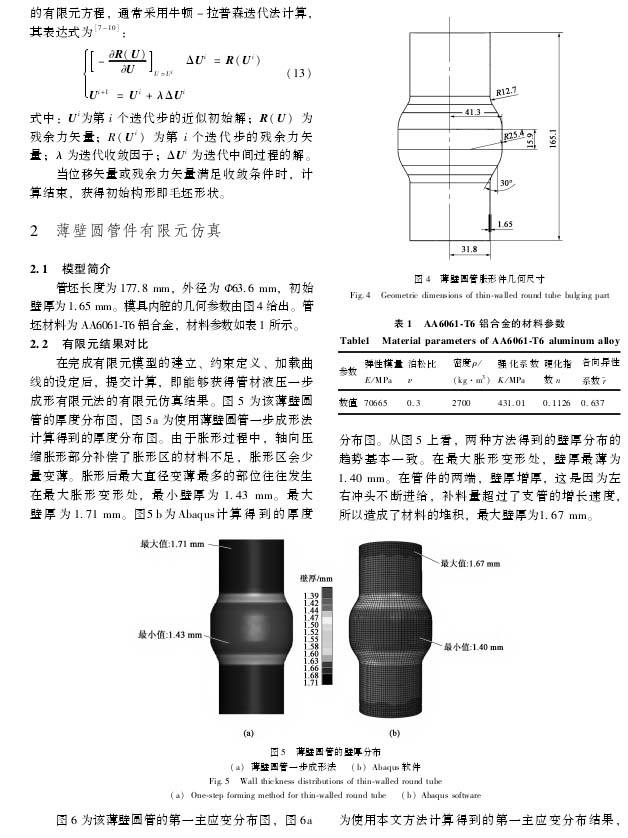

本文將管坯作為初始構形,將凹模型腔作為最終構形型面,將脹形成形過程視為一個近似比例加載的過程,建立了薄壁圓管一步成形法的基本理論,并對比Abaqus , LS-DYNA及試驗值的結果,驗證了本文所提出的方法具有較高的計算精度和計算效率。

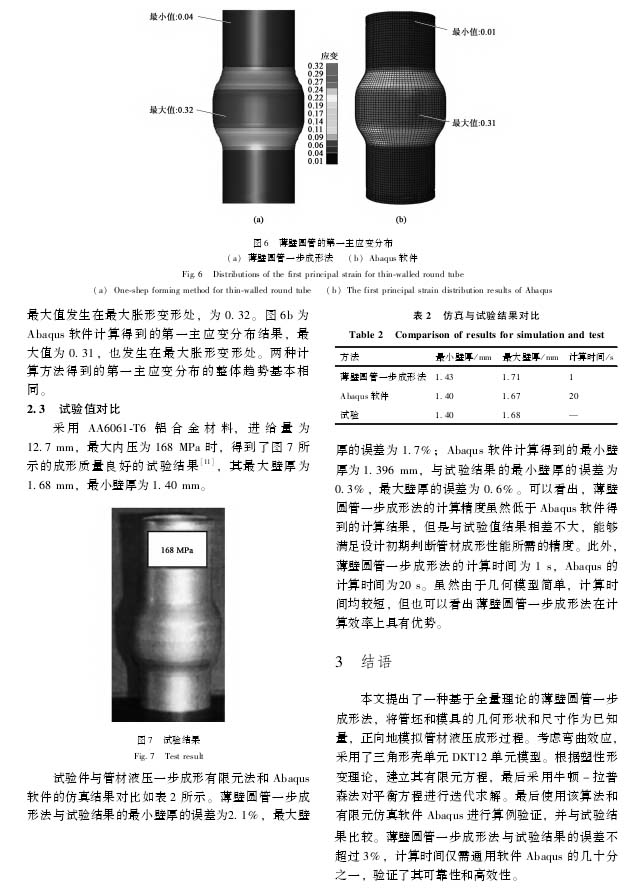

【結 語】
本文提出了一種基于全量理論的薄壁圓管一步成形法,將管坯和模具的幾何形狀和尺寸作為已知量,正向地模擬管材液壓成形過程??紤]彎曲效應,采用了三角形殼單元DI}T12單元模型。根據塑性形變理論,建立其有限元方程,最后采用牛頓一拉普森法對平衡方程進行迭代求解。最后使用該算法和有限元仿真軟件Abaqu、進行算例驗證,并與試驗結果比較。薄壁圓管一步成形法與試驗結果的誤差不超過3%,計算時間僅需通用軟件Abaqus的幾十分之一,驗證了其可靠性和高效性。
以下是正文:
標簽:
液壓脹形
