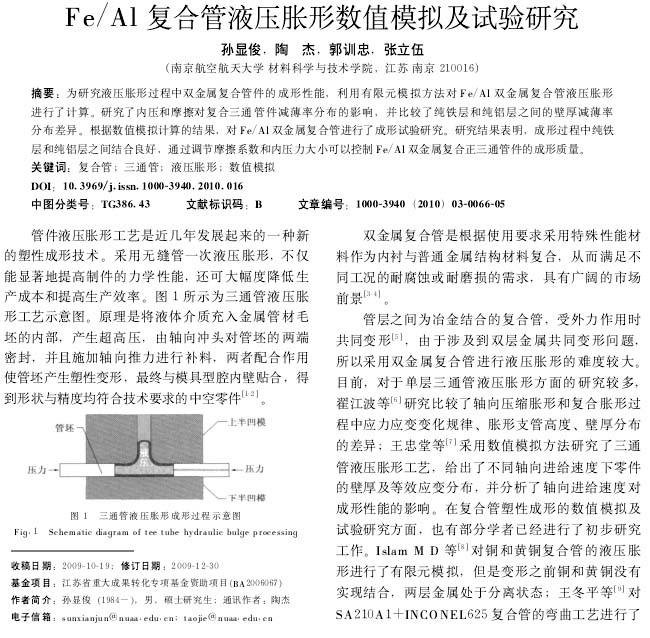

鍛壓技術：Fe/Al復合管液壓脹形數值模擬及試驗研究
2023-02-15【作 者】孫顯俊;陶杰;郭訓忠;張立伍
【前 言】
管件液壓脹形工藝是近幾年發展起來的一種新的塑性成形技術。采用無縫管一次液壓脹形，不僅能顯著地提高制件的力學性能，還可大幅度降低生產成本和提高生產效率。圖1所示為三通管液壓脹形工藝示意圖。原理是將液體介質充入金屬管材毛坯的內部，產生超高壓，由軸向沖頭對管坯的兩端密封，并且施加軸向推力進行補料，兩者配合作用使管坯產生塑性變形，最終與模具型腔內壁貼合，得到形狀與精度均符合技術要求的中空零件[1-2]。
鋁具有比重小、塑性高、抗氧化和防腐蝕的特點，但其強度低，可以選擇將鋁焊接在結構材料上來滿足強度要求[10]。本文選擇利用爆炸焊接將純鐵管和純鋁管制造成Fe/Al復合管。純鐵和純鋁中所含雜質元素較少，復合管界面元素組成受雜質干擾較少，使得分析界面處Fe, Al及其可能產生的金屬間化合物的情況變得更為容易;另外，爆炸焊接Fe/Al復合管可以為不銹鋼/A1復合管的界面物質組成和界面成形能力提供參考，所以對爆炸焊接Fe/Al復合管的研究具有積極意義。
本文利用有限元軟件對Fe/Al雙金屬復合正三通管的塑性成形過程進行了模擬計算，研究了內壓力和摩擦系數對復合正三通管件減薄率分布的影響，并比較了純鐵層和純鋁層之間的壁厚減薄率分布差異，最后以模擬結果為指導進行了成形試驗，成功制備了Fe/Al雙金屬復合正三通管件。
【結 論】
(1)內壓力是液壓脹形三通管的重要參數，選擇的合理與否直接影響成形和壁厚分布，內壓力不應太大，也不應過小。
(2)摩擦系數主要影響液壓脹形三通管的厚度均勻性，摩擦力越小，管件厚度均勻性越好。實際成形過程中應該潤滑管坯表面，盡量降低摩擦系數。
(3) Fe/Al復合三通管能夠成功制備，其成形性能和其純鐵層的成形性能相似，成形過程中純鐵層和純鋁層界面結合良好。
以下是正文：
