汽車科技：汽車用一款三通管的液壓脹形仿真
2023-02-16【作 者】董艷清，余海燕，杜愛民
【前 言】
隨著全球能源危機的日益嚴峻，汽車的節能減排越來越被人們關注，而汽車的輕量化對于汽車的節能減排有著重要作用，一些有助于汽車輕量化設計的新材料、新工藝也逐漸成為近年來人們研究的熱點，液壓脹形是利用高壓液體的壓力使金屬坯料貼合凹模而成形零件的一種新型生產工藝，能夠節約原材料，簡化生產工藝，提高零件的剛度和強度，能夠在等剛度、強度的條件下減輕零件的質量，近年來在汽車上應用日益廣泛。國外的一些汽車制造企業已將此技術應用于汽車的排氣系統、非圓截面空心框架（如副車架、儀表盤支架）、骨架式車身的骨架以及一些復雜管件和空心軸類零件的制造[1]。國內的汽車制造企業也開始了這種技術的應用，例如通用GL8的副車架就是采用液壓脹形工藝生產的，榮威750的副車架也是由一次成形的液壓脹形管件和鋼材沖壓而成的連接附件焊接而成的。
本文針對鋼質等徑三通管，運用DynaForm5.2建立有限元模型，探討了內壁脹形壓力、主管軸向進給速度以及支管平衡壓力的合理匹配關系，對這種三通管進行了液壓脹形仿真。
【結 論】
1、對鋼質三通管的液壓脹形仿真采用較簡單的雙線性脹形壓力加載曲線、滯后的平衡壓力加載曲線以及恒定的軸向進給速度可以得出較好的結果，適當?shù)奶岣呙浶螇毫洼S向進給速度，適當增大平衡壓力，對鋼質三通管的液壓脹形是有利的。
2、液壓脹形技術有助于汽車的輕量化，目前在汽車上的應用已經較為廣泛，更有著良好的應用前景。

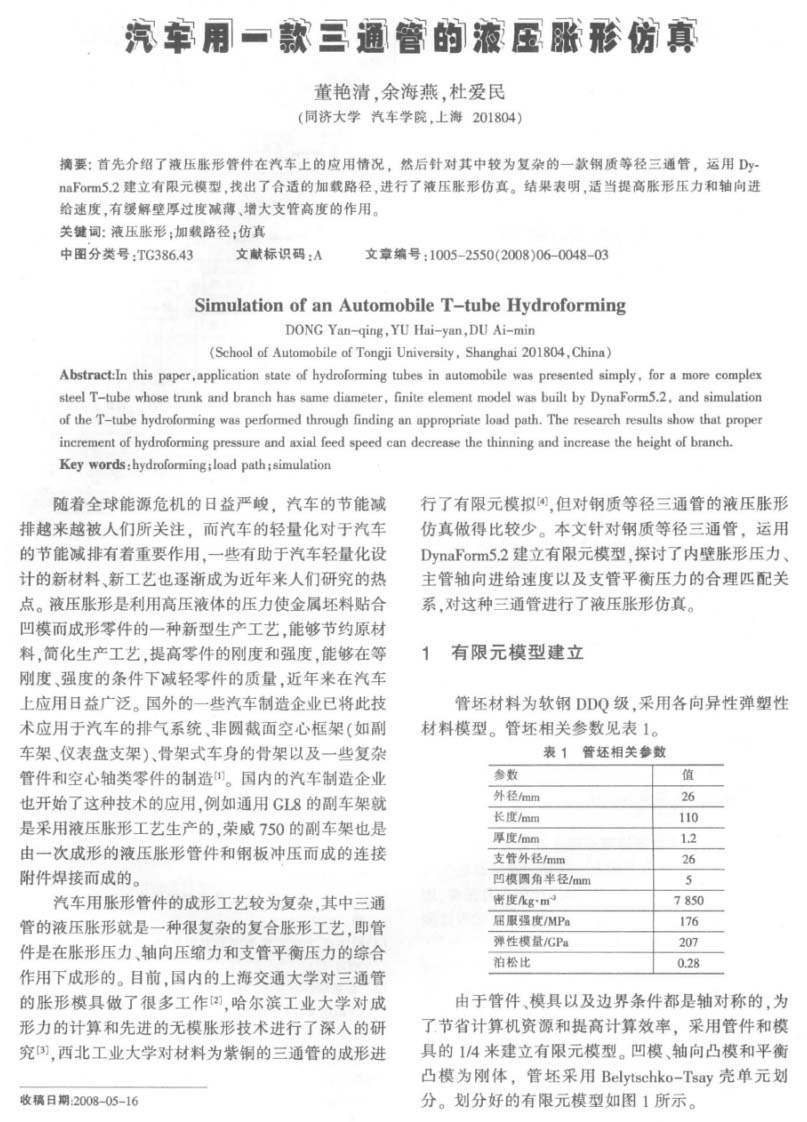

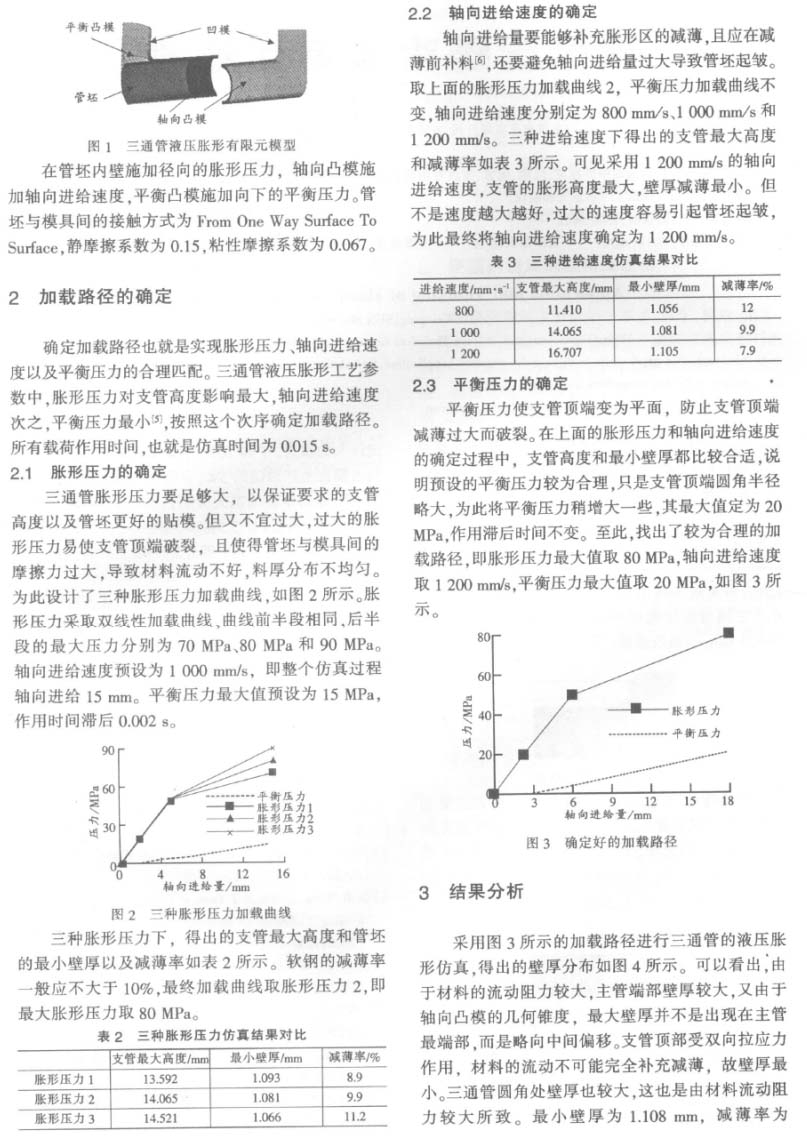

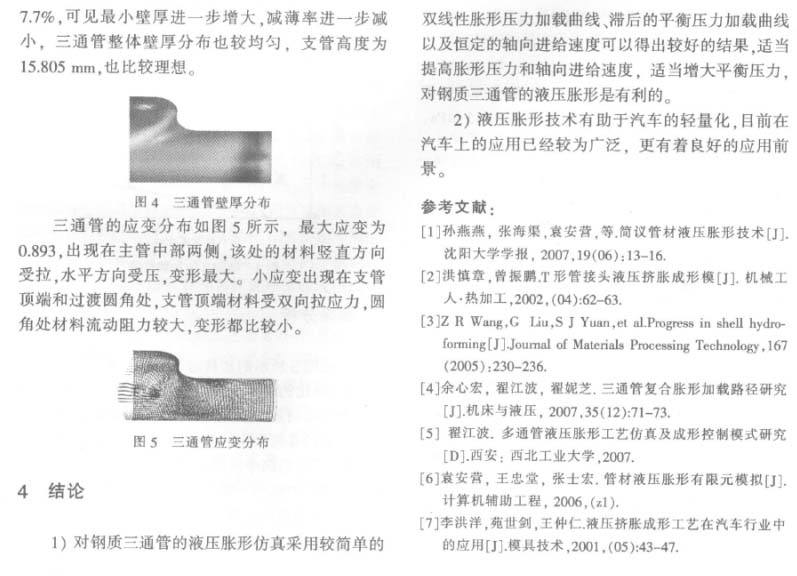

以下是正文：
