湘潭大學自然科學學報：薄板自由脹形過程中的金屬流動規律
2022-07-26【作 者】戴宏勝
【前 言】
薄板自由脹形是沖壓生產中常用的一種加工方式，其變形過程表面上看與受均勻內壓的 薄壁球殼的脹形類似，實際上其變形規律并不相同，應力應變狀態更加復雜，已有不少文獻從力學方面論述自由脹形應力的求解方法，本文從幾何變形方面分析自由脹形過程中金屬質點的流動規律。

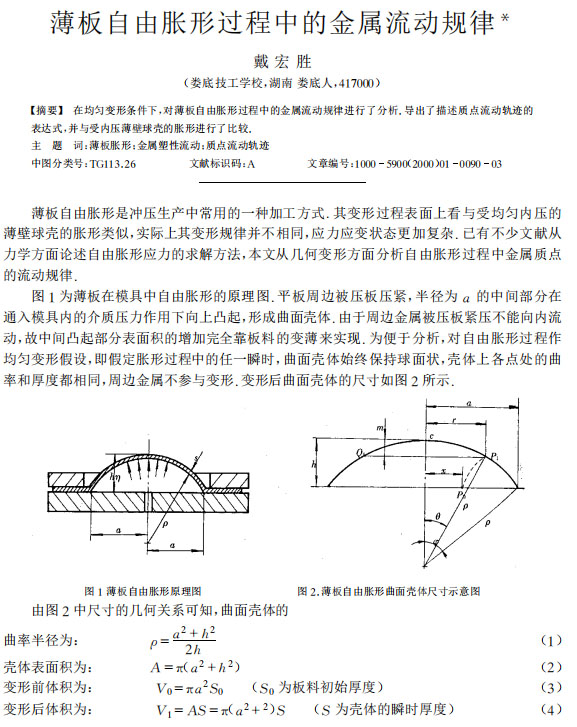

圖1為薄板在模具中自由脹形的原理圖。平板周邊被壓板壓緊，半徑為α的中間部分在通入模具內的介質壓力作用下向上凸起，形成曲面殼體。由于周邊金屬被壓板緊壓不能向內流動，故中間凸起部分表面積的增加完全靠板料的變薄來實現。為便于分析，對自由脹形過程作 均勻變形假設，即假定脹形過程中的任一瞬時，曲面殼體始終保持球面狀，殼體上各點處的曲 率和厚度都相同，周邊金屬不參與變形，變形后曲面殼體的尺寸如圖2所示。
【結 語】

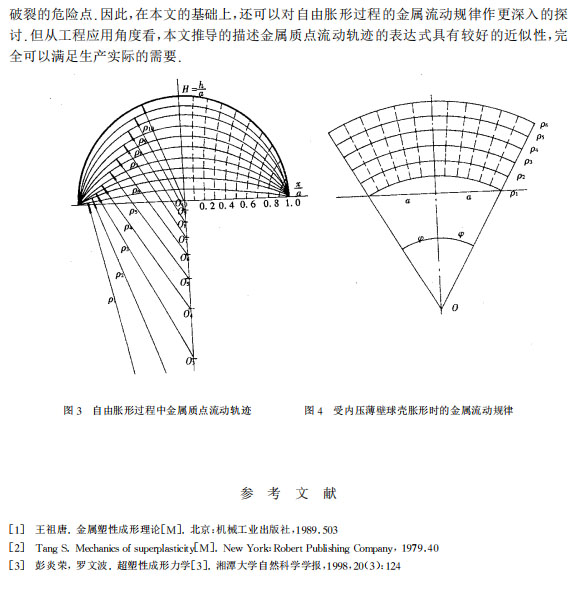

在本文的基礎上，還可以對自由脹形過程的金屬流動規律作更深入的探討。但從工程應用角度看，本文推導的描述金屬質點流動軌跡的表達式具有較好的近似性，完全可以滿足生產實際的需要。
以下是正文：
標簽：
脹形
